Ванночки для сварки (другое название устройства – «скоба-накладка») – специальные приспособления для стыковки арматурных стержней длиной, превышающей длину проката. Накладки изготавливаются из стали (или меди) и имеют U-образное сечение. Требования к форме, материалам и техническим параметрам изделия изложены в ГОСТ 14098 91.
Сфера применения ванночек – строительство объектов из железобетона, сооружение арматурных каркасов, возведение зданий различного назначения. Ванночка для ванной сварки используется для вертикального и горизонтального соединения. Данный способ обеспечивает необходимые параметры жесткости и прочности, позволяет при необходимости нарастить металлокаркас. При использовании вкладышей эти приспособления дают возможность сваривать встык стержни разного диаметра.
| Тип | Диаметр арматуры, мм | Параметры ванночки, мм | Для класса арматуры | |||
| h | l | s | Масса 1 шт., кг | |||
| Тип 1 | 16 | 25 | 75 | 6 | 0,21 | AI, AII, AIII |
| 18 | 27 | 80 | 6 | 0,24 | AI, AII, AIII | |
| 20 | 30 | 80 | 6 | 0,28 | AI, AII, AIII | |
| 20 | 30 | 95 | 6 | 0,32 | AI, AII, AIII | |
| Тип 2 | 22 | 33 | 100 | 6 | 0,36 | AI, AII, AIII |
| 25 | 35 | 100 | 6 | 0,40 | AI, AII, AIII | |
| 25 | 37 | 115 | 6 | 0,48 | AI, AII, AIII | |
| 28 | 40 | 120 | 6 | 0,55 | AI, AII, AIII | |
| Тип 3 | 28 | 42 | 130 | 8 | 0,81 | AI, AII, AIII |
| 32 | 40 | 170 | 8 | 1,18 | AI, AII, AIII | |
| 32 | 42 | 150 | 8 | 0,96 | AI, AII, AIII | |
| Тип 4 | 36 | 50 | 170 | 8 | 1,28 | AI, AII, AIII |
| 36 | 52 | 160 | 8 | 1,23 | AI, AII, AIII | |
| 40 | 56 | 170 | 8 | 1,41 | AI, AII, AIII | |
| 40 | 56 | 180 | 8 | 1,50 | AI, AII, AIII | |
Первооткрывателем применения ванночек для сварки арматуры стал рабочий Улесов. Новаторская технология была опробована при возведении крупных советских гидроэлектростанций и была признана высокоэффективной. Дугообразные скобы позволили использовать электрическую мощность, троекратно превышающую допустимые параметры ручной дуговой сварки.
В современной строительной практике используются три типа сварки для стыковки арматуры:
- Ручная;
- Полуавтоматическая;
- Электрошлаковая в остающейся форме.
Завод металлоконструкций Северо-Запад производит ванночки для сварки арматуры всех типов и размеров, реализует продукцию по выгодной отпускной цене.
Чертеж ванночки (скобы) для сварки ГОСТ 14098-91 готовой. Тип 1
Чертеж ванночки ГОСТ 14098-91 готовой. Тип 2
Чертеж ванночки ГОСТ 14098-91 готовой. Тип 3
Чертеж ванночки ГОСТ 14098-91 готовой. Тип 4
Ванночки для сварки продаются партиями любого объема со склада в Санкт-Петербурге. Предусмотрена доставка по России. Предоставляем консультации специалистов, помощь в подборе типа скобы и вкладыша, изготовление изделий по чертежу заказчика.
Цены на скобы-накладки для сварки арматуры
| Тип | Диаметр арматуры, мм | Параметры ванночки, мм | Стоимость руб/ шт с НДС | |||
| h | l | s | Масса 1 шт., кг | |||
| Тип 1 | 16 | 25 | 75 | 6 | 0,21 | 19,00 |
| 18 | 27 | 80 | 6 | 0,24 | 22,00 | |
| 20 | 30 | 80 | 6 | 0,28 | 25,00 | |
| 20 | 30 | 95 | 6 | 0,32 | 29,00 | |
| Тип 2 | 22 | 33 | 100 | 6 | 0,36 | 32,50 |
| 25 | 35 | 100 | 6 | 0,40 | 36,00 | |
| 25 | 37 | 115 | 6 | 0,48 | 43,00 | |
| 28 | 40 | 120 | 6 | 0,55 | 49,50 | |
| Тип 3 | 28 | 42 | 130 | 8 | 0,81 | 73,00 |
| 32 | 40 | 170 | 8 | 1,18 | 106,00 | |
| 32 | 42 | 150 | 8 | 0,96 | 86,50 | |
| Тип 4 | 36 | 50 | 170 | 8 | 1,28 | 115,00 |
| 36 | 52 | 160 | 8 | 1,23 | 111,00 | |
| 40 | 56 | 170 | 8 | 1,41 | 127,00 | |
| 40 | 56 | 180 | 8 | 1,50 | 135,00 | |
Видео ванночек для сварки арматуры

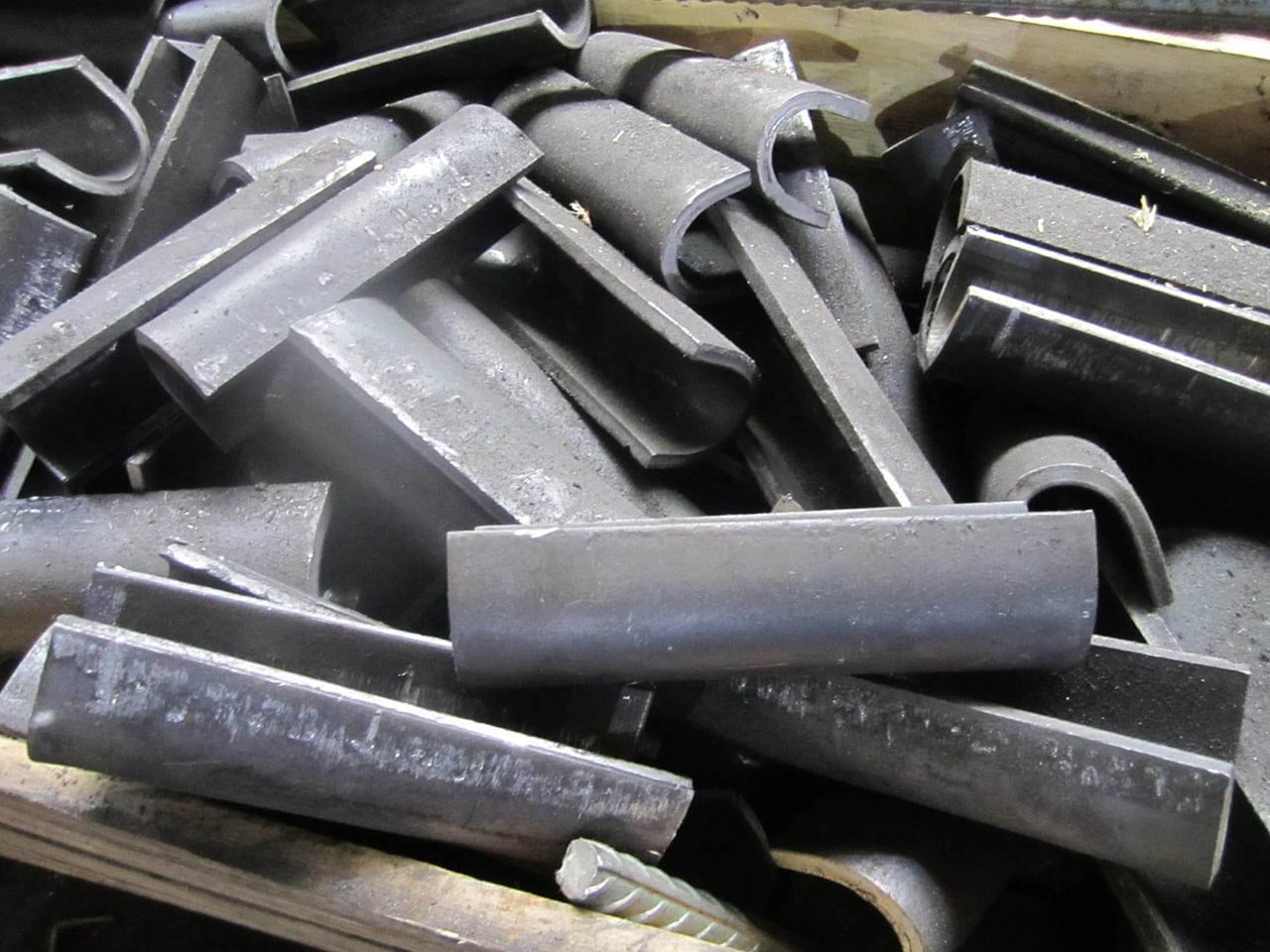

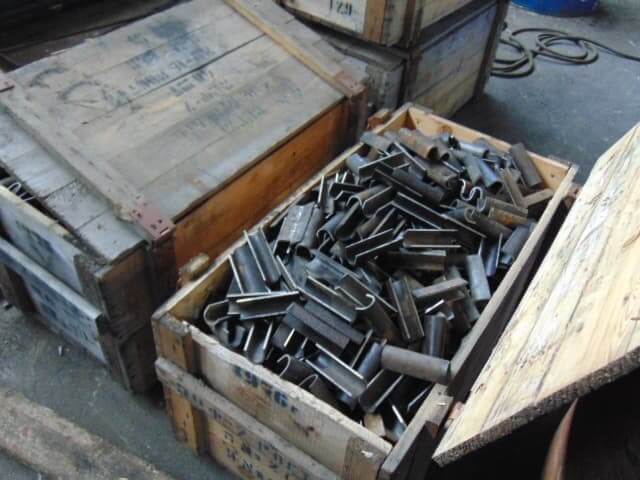

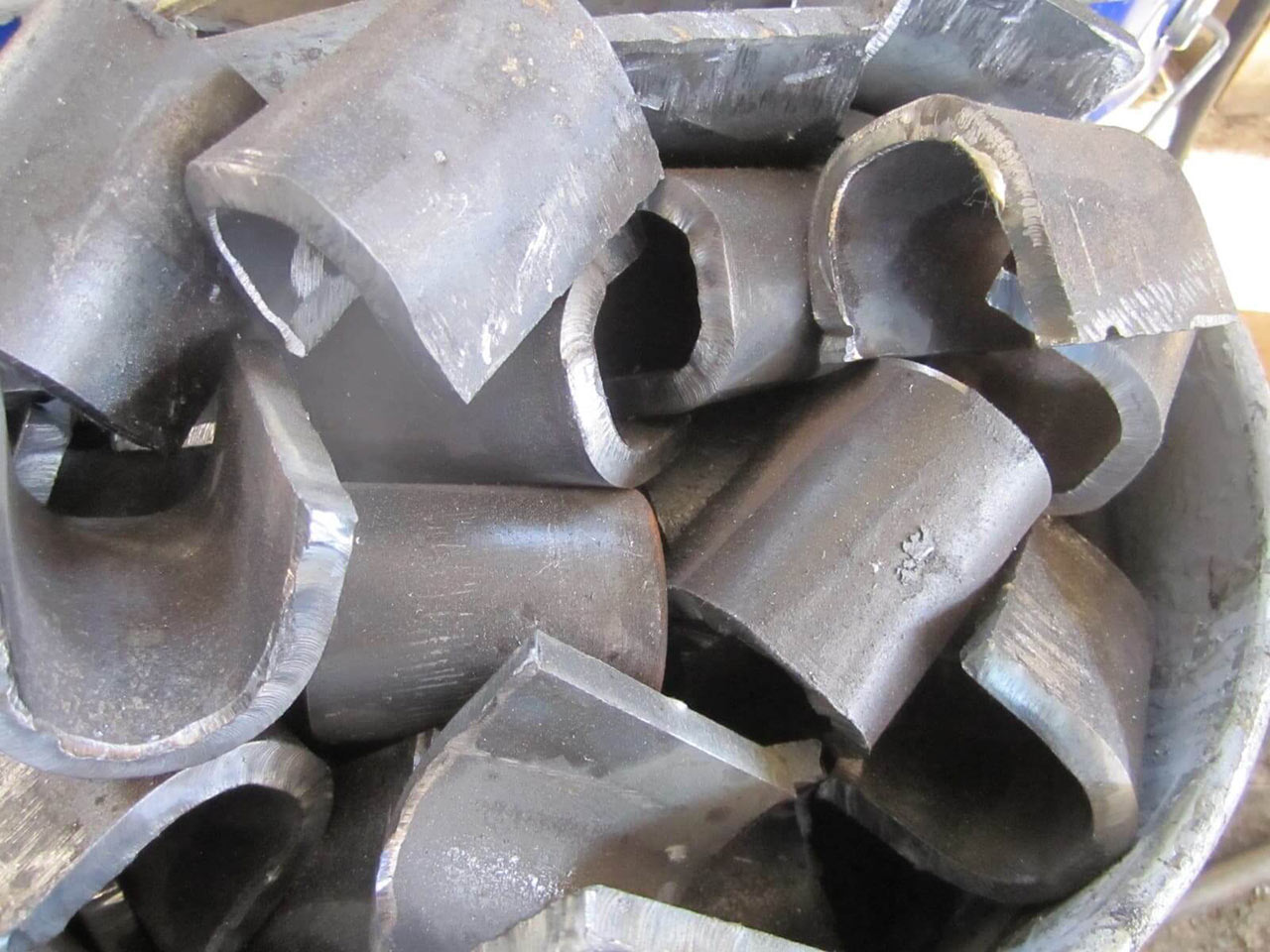

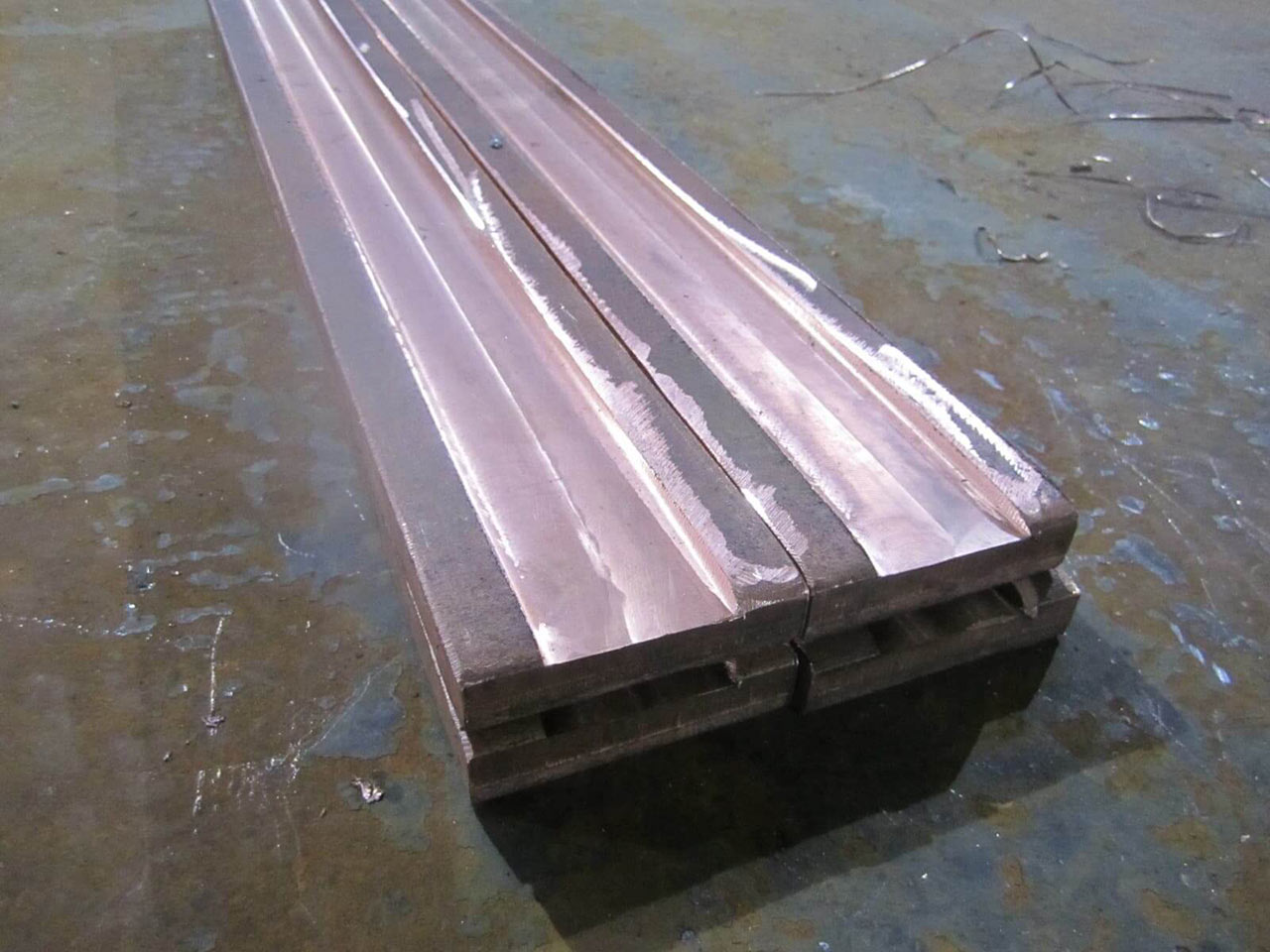

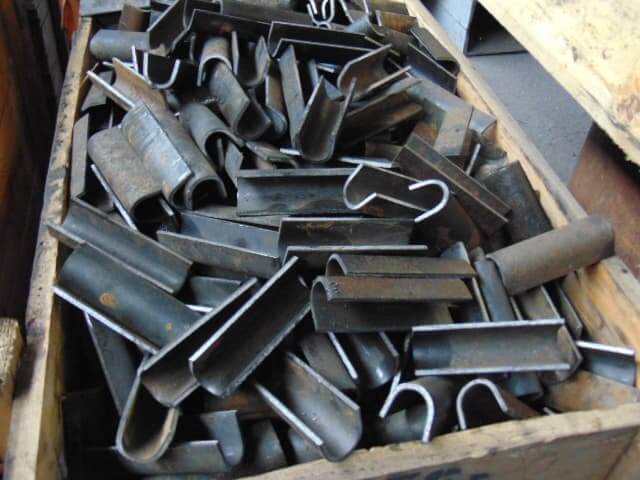

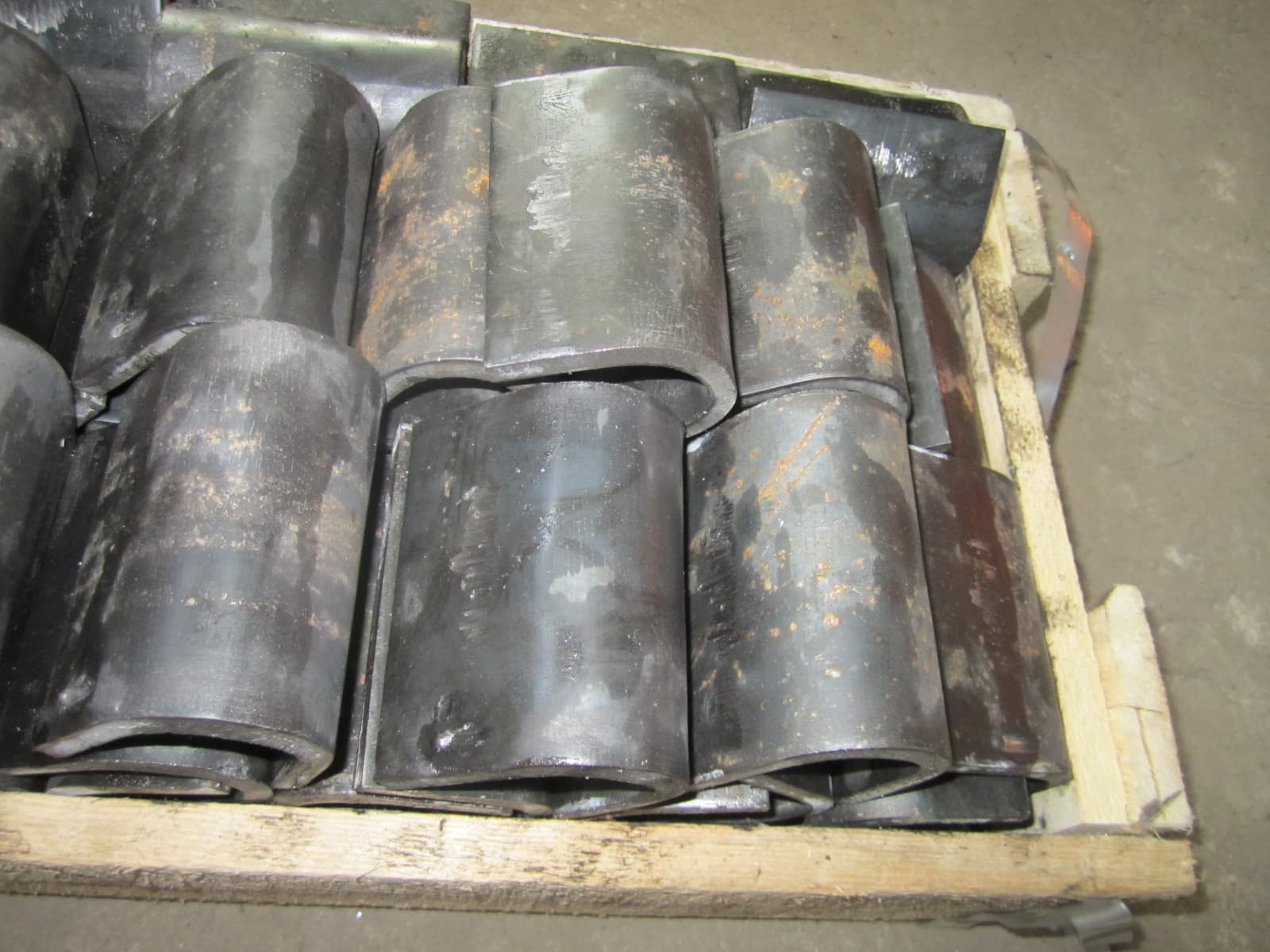

Фото ванночек для сварки
Чтобы оформить заказ на покупку или изготовление индивидуальной партии, свяжитесь с нами по телефону 8 (800) 302-70-82 или оставьте заявку на сайте.
