Фундаментные блоки опор освещения

Уличное освещение не может быть налажено без использования надежных опор. Старый способ возведения фундамента под опоры заключается в рытье котлована для заливки бетоном. Сегодня развитие технологий привело к тому, что такой способ применяется все реже. Связанно это с тем, что в больших городах достаточно неудобно копать землю, особенно на благоустроенной территории.

Фундаментная консоль Фк

В связи с этим все чаще используется специальный фундамент под опоры освещения. Они вдавливаются в грунт, что позволяет избежать шума при установке и сократить ее время. Это требует использования спецтехники, однако сам монтаж занимает немного времени. Устройство осветительных приборов влияет на то, какими блоки фундамента будут выполнены: для круглых конических опор, для многогранных конических опор или для многогранных силовых опор.Перед тем как установить опоры освещения в грунт требуется заранее продумать, как будут установлены закладные детали.

Фундаментный блок Фб1

Габариты, тип элемента и несущая способность рассчитываются индивидуально исходя из следующих параметров:

• Регион установки опоры (глубина промерзания, тип грунта, ветровая нагрузка);
• Назначение и тип опоры;
• Количество приборов освещения, которые будут установлены;
• Необходимо также учесть систему управлением освещением;
• Протяженность кабельных или воздушных электропередач;
• Размеры плит.

Фундаментные плиты устанавливаются по определенным правилам СНиП, а их размеры напрямую зависят от высоты и веса осветительного оборудования:

• У заказчика обязательно должно быть получено разрешение на прокладку кабеля под землей.
• Вся установка должна проходить опытными монтажниками и обязательно с обеспечением норм безопасности, чтобы избежать повреждения подземных электрических линий и существующих коммуникаций.

Фундаментные плиты опор освещения состоят из бетона с влитыми в них закладными деталями. Их формы могут быть различными, от граненых или круглых конических до многогранных силовых.

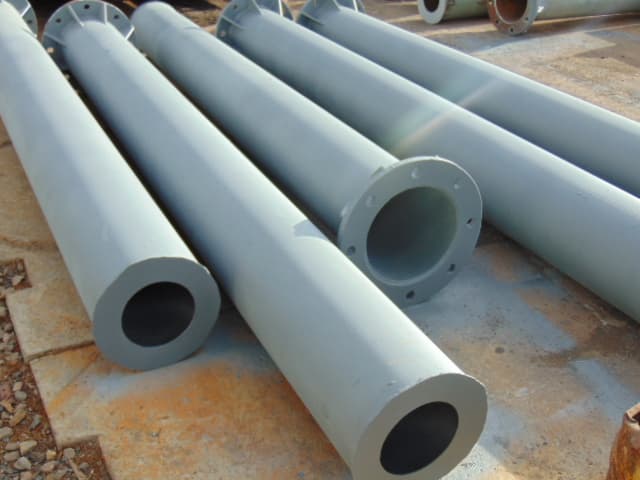

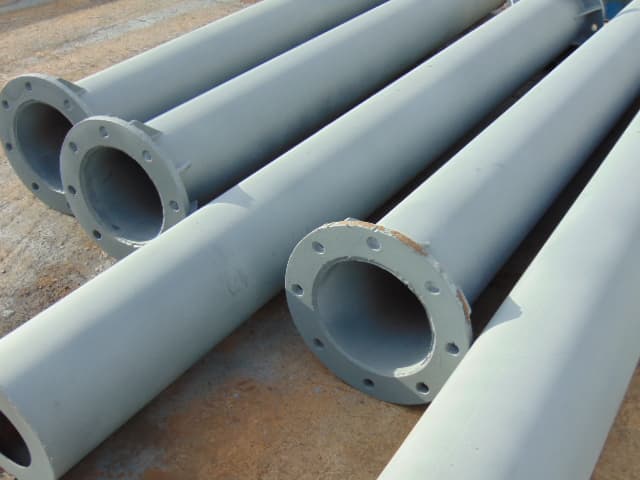

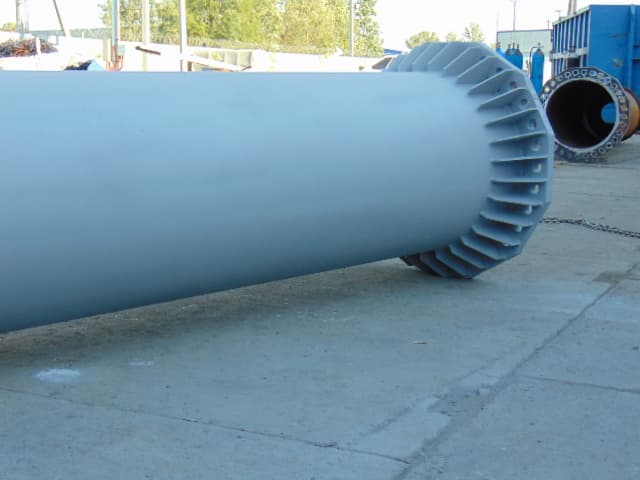

Производство фундаментных плит опор освещения выполняется строго по нормам и требованиям ГОСТа. Основой служат трубы различного диаметра с лакокрасочным покрытием на основе битума, что уберегает конструкцию от разрушения. Разрабатываются они с учетом того, что в будущем есть возможность произвести замену фундамента без необходимости разрывать котлован.

Чертеж фундаментного блока ФБ1

Свайные фундаменты опор ЛЭП. Серия 3.407.9-146.

Фундаменты данной серии (выпуск 1) разработаны в качестве замены для аналогичных конструкций проектов:

• 407-0125;
• 407-0-126;
• 3.407-115 (вып. 4 и 6).

Они применяются для монтажа свободностоящих металлических опор ВЛ, а также оттяжек и стоек на оттяжках. В выпуск предоставляются двухсвайные и четырехсвайные фундаменты.

Для фундаментов серии 3.407.9-146 разработаны типовые конструкции:

1. Центрифугированные сваи из железобетона с одним болтом (16 марок);
2. Ненапряженные и напряженные сваи из железобетона (14 марок);
3. Металлоконструкции различного вида: траверсы, наголовники свай, скобы для закрепления оттяжек, балки ростверка, опорные плиты и проч.

Узлы крепления опор диктуются областями применения фундамента (петля, штырь, наклонные штыри, скоба, 2 или 4 болта). Узлы крепления находятся либо на наголовнике в односвайном фундаменте, либо на балке ростверка в верхнем ярусе.

Область применения свайных фундаментов

• Фундамент стальных свободностоящих опор (анкерно-угловых и промежуточных);
• Фундамент под стойки с оттяжками (стальные и железобетонные);
• Крепление опорных оттяжек.

Шире всего фундаменты на сваях используются для строительства объектов на слабом грунте с плохой несущей способностью. Также фундаменты данной серии способны выдерживать высокие горизонтальные и прочие нагрузки. Марка зависит от нагрузок по проекту, грунта и устанавливаемых опор.

Маркировка фундамета:

• Ф Х1.Х2-Х3-Х4/Х5. Ф – фундамент;
• Х1 – 1,2 или 4 сваи;
• Х2 – тип, сечение свай (56, 42, 35);
• Х3 – узел крепления и сфера применения: 2 – два болта для промежуточных опор;
• 4 – четыре болта 350 мм под тяжелые опоры;
• 1 – штырь для стойки опор с оттяжками;
• 0 – петля, скоба или траверса;
• 1/10 – штырь с наклоном по отношению к вертикали 1/10; 1/5 – штырь с наклоном по отношению к вертикали 1/5. Х4/Х5 – высота швеллера нижней/верхней балки ростверка или диаметр траверс;
• С – сварная балка.

Односвайные фундаменты

Двухсвайные фундаменты

Четырехсвайные фундаменты

Балки и различные элементы ростверков

Металлоконструкции для фундаментов изготавливаются и стали Вст3 для установки в температурном режиме до -40 ˚С и 09Г2С для температур, опускающихся ниже.

Проект предусматривает следующие элементы рабочих чертежей:

1. Наголовники для свай «М42» и «М43», которые привариваются к закладной детали и необходимы при обустройстве односвайного фундамента, для монтажа свободностоящих опор.
2. Скобы «М44», «М46» крепятся благодаря болтам к голове сваи и держат оттяжки опор.
3. Балки ростверка крепятся к оголовку сваи или второстепенным балкам, и необходимы для объединения фундаментных свай в цельную конструкцию. Отличаются узлами крепления на 2 или 4 болта, штырь или петлю.
4. Траверсы треугольной формы крепятся к сваям с помощью скоб, используются для распределения между сваями нагрузки от оттяжек.

Маркировка

Шифр и вес элементов оп

Почему Вам стоит обратиться в нашу компанию

1. Наш завод производит продукцию только на современном оборудовании и в соответствии со всеми необходимыми техническими стандартами, нормативами и правилами.
2. Монтаж плит осуществляется только опытными специалистами, которые постоянно проходят плановую аттестацию на знание всех параметров.
3. Фундаментные плиты могут производиться индивидуально, по размерам, которые укажет заказчик. Наш конструкторский отдел сможет разработать деталь в самые короткие сроки и с соблюдением необходимых норм и параметров.
4. Мы выполняем проверку качества каждого изделия в процессе его производства, что гарантирует высокую надежность и качество каждой детали.
5. За годы работы многие заказчики убедились в том, что наша продукция высококачественная и надежная.
