Закладная деталь МН517, МН518 1, МН519, МН520, МН521, МН522 серия 1.400. 15 вып 1 изготовлена из стали. В конструкции использован металлический уголок и арматурные стержни, приваренные концевыми участками и изогнутые под углом внутрь изделия. Количество анкеров – 6. Обработка металла – нанесение антикоррозийного состава, окрашивание, хромирование или оцинковка. В зависимости от модели угол наклона составляет 45 градусов с двух сторон или имеет разное значение: с одной стороны – 45 градусов, с другой – 20-23 градуса. Длина и ширина уголка определяются проектными требованиями. Длина участка приварки равна пятикратному размеру диаметра прута в моделях с углом загиба 45 градусов. В моделях с разными углами загиба с одной стороны прут приваривается по участку длиной 40 мм, с другой стороны – по участку, равному пятикратному диаметру арматуры.

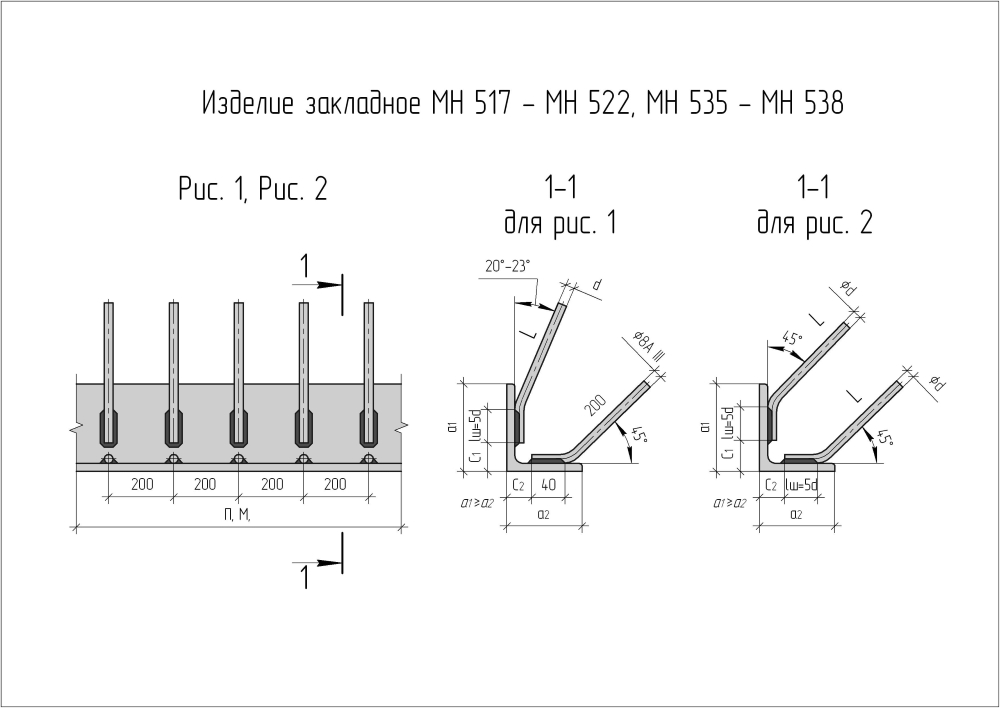

Чертеж изделия закладного МН 517-МН 522
Изделие закладное МН517-МН522
| Изделие закладное | Марка | Обозначение | Сечение поз.1 | Размеры, мм | Масса, кг | Цена за шт с НДС | |||
| d | l | C1 | C2 | ||||||
| МН517-МН538 | МН517 | 1.400-15.В1.520 | L63x5 | 8AIII | 300 | 10 | 15 | 6,0 | 450 |
| МН518 | 1.400-15.В1.520-01 | L75x6 | 8AIII | 300 | 15 | 15 | 8,1 | 608 | |
| МН519 | 1.400-15.В1.520-02 | L90x7 | 10AIII | 380 | 15 | 25 | 11,5 | 863 | |
| МН520 | 1.400-15.В1.520-03 | L100x63x6 | 8AIII | 300 | 30 | 10 | 8,7 | 653 | |
| МН521 | 1.400-15.В1.520-04 | L125x80x7 | 10AIII | 380 | 30 | 20 | 14,4 | 1080 | |
| МН522 | 1.400-15.В1.520-05 | L160x100x9 | 12AIII | 480 | 30 | 30 | 21,1 | 1583 | |
