Деталь закладная МН 105 – МН 116 серия 1.400 15 по форме напоминает четырехногий табурет. Составляющие элементы – квадратная или прямоугольная металлическая площадка и закрепленные по четырем углам ножки. Анкеры присоединяются к пластине методом сварки. В нижней части штырей приварены маленькие пластинки для надежной фиксации в жидком бетоне.
Марка стали для изготовления составляющих частей подбирается в зависимости от технических требований. Антикоррозийную защиту также выбирает заказчик (оцинковку, окраску или хромирование). При необходимости на изделие наносится маркировка (МН 105, МН 106, МН 107, МН 108, МН 109, МН 110, МН 111, МН 112, МН 113, МН 114, МН 115, МН 116).

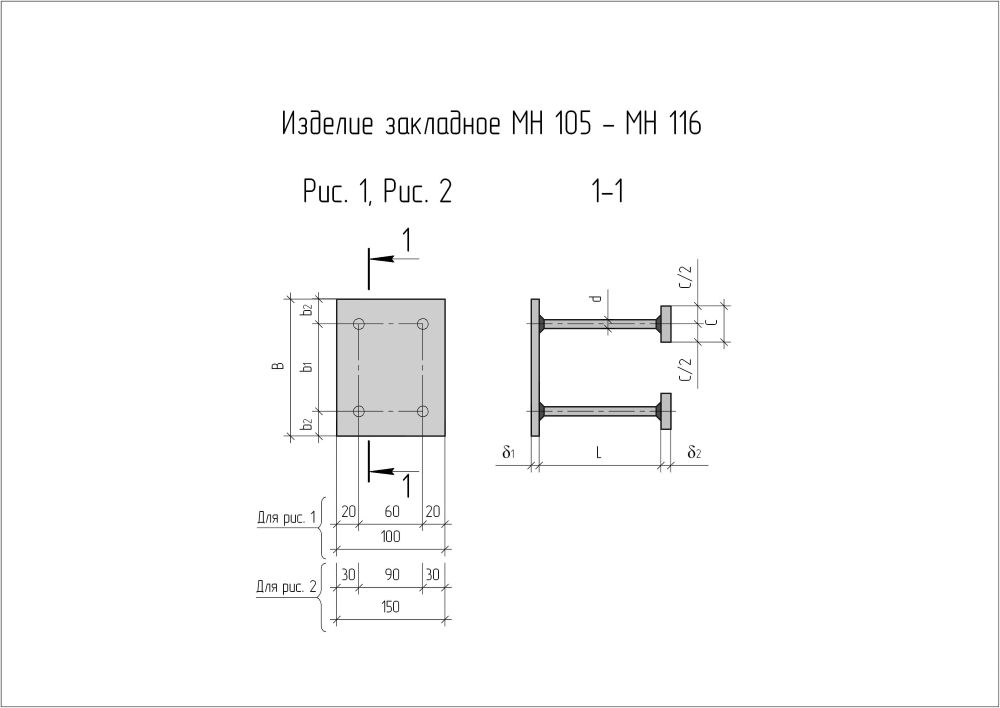

Чертеж изделия закладного МН 105 - МН 116
Цены на изделие закладное МН105 - МН116
| Марка | Обозначение | Размеры, мм | Масса, кг | Цена за шт с НДС | |||||||
| В | В1 | В2 | δ | d | L | C | δ | ||||
| МН105-1 | 1.400-15.В1.120 | 100 | 60 | 20 | 6 | 8AIII | 300 | - | - | 1,0 | 90 |
| МН105-2 | 1.400-15.В1.120-01 | 100 | 60 | 20 | 6 | 8AIII | 250 | - | - | 0,9 | 114,3 |
| МН105-3 | 1.400-15.В1.120-02 | 100 | 60 | 20 | 6 | 8AIII | 200 | - | - | 0,8 | 101,6 |
| МН105-4 | 1.400-15.В1.120-03 | 100 | 60 | 20 | 6 | 8AIII | 300 | 40 | 8 | 1,4 | 126 |
| МН105-5 | 1.400-15.В1.120-04 | 100 | 60 | 20 | 6 | 8AIII | 250 | 40 | 8 | 1,3 | 117 |
| МН105-6 | 1.400-15.В1.120-05 | 100 | 60 | 20 | 6 | 8AIII | 80 | 40 | 8 | 1,0 | 90 |
| МН106-1 | 1.400-15.В1.120-06 | 150 | 90 | 30 | 6 | 8AIII | 300 | - | - | 1,2 | 108 |
| МН106-2 | 1.400-15.В1.120-07 | 150 | 90 | 30 | 6 | 8AIII | 250 | - | - | 1,1 | 99 |
| МН106-3 | 1.400-15.В1.120-08 | 150 | 90 | 30 | 6 | 8AIII | 200 | - | - | 1,0 | 90 |
| МН106-4 | 1.400-15.В1.120-09 | 150 | 90 | 30 | 6 | 8AIII | 300 | 40 | 8 | 1,6 | 144 |
| МН106-5 | 1.400-15.В1.120-10 | 150 | 90 | 30 | 6 | 8AIII | 250 | 40 | 8 | 1,5 | 135 |
| МН106-6 | 1.400-15.В1.120-11 | 150 | 90 | 30 | 6 | 8AIII | 80 | 40 | 8 | 1,2 | 108 |
| МН107-1 | 1.400-15.В1.120-12 | 200 | 120 | 40 | 6 | 8AIII | 300 | - | - | 1,4 | 126 |
| МН107-2 | 1.400-15.В1.120-13 | 200 | 120 | 40 | 6 | 8AIII | 250 | - | - | 1,3 | 117 |
| МН107-3 | 1.400-15.В1.120-14 | 200 | 120 | 40 | 6 | 8AIII | 200 | - | - | 1,2 | 108 |
| МН107-4 | 1.400-15.В1.120-15 | 200 | 120 | 40 | 6 | 8AIII | 300 | 40 | 8 | 1,8 | 162 |
| МН107-5 | 1.400-15.В1.120-16 | 200 | 120 | 40 | 6 | 8AIII | 250 | 40 | 8 | 1,7 | 153 |
| МН107-6 | 1.400-15.В1.120-17 | 200 | 120 | 40 | 6 | 8AIII | 80 | 40 | 8 | 1,4 | 126 |
| МН108-1 | 1.400-15.В1.120-18 | 200 | 120 | 40 | 8 | 12AIII | 470 | - | - | 3 | 270 |
| МН108-2 | 1.400-15.В1.120-19 | 200 | 120 | 40 | 8 | 12AIII | 370 | - | - | 2,6 | 234 |
| МН108-3 | 1.400-15.В1.120-20 | 200 | 120 | 40 | 8 | 12AIII | 270 | - | - | 2,3 | 207 |
| МН108-4 | 1.400-15.В1.120-21 | 200 | 120 | 40 | 8 | 12AIII | 470 | 50 | 10 | 3,8 | 342 |
| МН108-5 | 1.400-15.В1.120-22 | 200 | 120 | 40 | 8 | 12AIII | 370 | 50 | 10 | 3,4 | 306 |
| МН108-6 | 1.400-15.В1.120-23 | 200 | 120 | 40 | 8 | 12AIII | 170 | 50 | 10 | 2,7 | 243 |
| МН109-1 | 1.400-15.В1.120-24 | 250 | 180 | 35 | 6 | 8AIII | 300 | - | - | 1,7 | 153 |
| МН109-2 | 1.400-15.В1.120-25 | 250 | 180 | 35 | 6 | 8AIII | 250 | - | - | 1,6 | 144 |
| МН109-3 | 1.400-15.В1.120-26 | 250 | 180 | 35 | 6 | 8AIII | 200 | - | - | 1,5 | 135 |
| МН109-4 | 1.400-15.В1.120-27 | 250 | 180 | 35 | 6 | 8AIII | 300 | 40 | 8 | 2,1 | 189 |
| МН109-5 | 1.400-15.В1.120-28 | 250 | 180 | 35 | 6 | 8AIII | 250 | 40 | 8 | 2,0 | 180 |
| МН109-6 | 1.400-15.В1.120-29 | 250 | 180 | 35 | 6 | 8AIII | 80 | 40 | 8 | 1,7 | 153 |
| МН110-1 | 1.400-15.В1.120-30 | 250 | 180 | 35 | 8 | 12AIII | 470 | - | - | 3,3 | 297 |
| МН110-2 | 1.400-15.В1.120-31 | 250 | 180 | 35 | 8 | 12AIII | 370 | - | - | 2,9 | 261 |
| МН110-3 | 1.400-15.В1.120-32 | 250 | 180 | 35 | 8 | 12AIII | 270 | - | - | 2,6 | 234 |
| МН110-4 | 1.400-15.В1.120-33 | 250 | 180 | 35 | 8 | 12AIII | 470 | 50 | 10 | 4,1 | 369 |
| МН110-5 | 1.400-15.В1.120-34 | 250 | 180 | 35 | 8 | 12AIII | 370 | 50 | 10 | 3,7 | 333 |
| МН110-6 | 1.400-15.В1.120-35 | 250 | 180 | 35 | 8 | 12AIII | 170 | 50 | 10 | 3,0 | 270 |
| МН111-1 | 1.400-15.В1.120-36 | 150 | 90 | 30 | 6 | 8AIII | 300 | - | - | 1,6 | 144 |
| МН111-2 | 1.400-15.В1.120-37 | 150 | 90 | 30 | 6 | 8AIII | 250 | - | - | 1,5 | 135 |
| МН111-3 | 1.400-15.В1.120-38 | 150 | 90 | 30 | 6 | 8AIII | 200 | - | - | 1,4 | 126 |
| МН111-4 | 1.400-15.В1.120-39 | 150 | 90 | 30 | 6 | 8AIII | 300 | 40 | 8 | 2,0 | 180 |
| МН111-5 | 1.400-15.В1.120-40 | 150 | 90 | 30 | 6 | 8AIII | 250 | 40 | 8 | 1,9 | 171 |
| МН111-6 | 1.400-15.В1.120-41 | 150 | 90 | 30 | 6 | 8AIII | 80 | 40 | 8 | 1,6 | 144 |
| МН112-1 | 1.400-15.В1.120-42 | 150 | 90 | 30 | 8 | 12AIII | 470 | - | - | 3,1 | 279 |
| МН112-2 | 1.400-15.В1.120-43 | 150 | 90 | 30 | 8 | 12AIII | 370 | - | - | 2,7 | 243 |
| МН112-3 | 1.400-15.В1.120-44 | 150 | 90 | 30 | 8 | 12AIII | 270 | - | - | 2,4 | 216 |
| МН112-4 | 1.400-15.В1.120-45 | 150 | 90 | 30 | 8 | 12AIII | 470 | 50 | 10 | 3,9 | 351 |
| МН112-5 | 1.400-15.В1.120-46 | 150 | 90 | 30 | 8 | 12AIII | 370 | 50 | 10 | 3,5 | 315 |
| МН112-6 | 1.400-15.В1.120-47 | 150 | 90 | 30 | 8 | 12AIII | 170 | 50 | 10 | 2,8 | 252 |
| МН113-1 | 1.400-15.В1.120-48 | 200 | 120 | 40 | 6 | 8AIII | 300 | - | - | 1,9 | 171 |
| МН113-2 | 1.400-15.В1.120-49 | 200 | 120 | 40 | 6 | 8AIII | 250 | - | - | 1,8 | 162 |
| МН113-3 | 1.400-15.В1.120-50 | 200 | 120 | 40 | 6 | 8AIII | 200 | - | - | 1,7 | 153 |
| МН113-4 | 1.400-15.В1.120-51 | 200 | 120 | 40 | 6 | 8AIII | 300 | 40 | 8 | 2,3 | 207 |
| МН113-5 | 1.400-15.В1.120-52 | 200 | 120 | 40 | 6 | 8AIII | 250 | 40 | 8 | 2,2 | 198 |
| МН113-6 | 1.400-15.В1.120-53 | 200 | 120 | 40 | 6 | 8AIII | 80 | 40 | 8 | 1,9 | 171 |
| МН114-1 | 1.400-15.В1.120-54 | 200 | 120 | 40 | 8 | 12AIII | 470 | - | - | 3,6 | 324 |
| МН114-2 | 1.400-15.В1.120-55 | 200 | 120 | 40 | 8 | 12AIII | 370 | - | - | 3,2 | 288 |
| МН114-3 | 1.400-15.В1.120-56 | 200 | 120 | 40 | 8 | 12AIII | 270 | - | - | 2,9 | 261 |
| МН114-4 | 1.400-15.В1.120-57 | 200 | 120 | 40 | 8 | 12AIII | 470 | 50 | 10 | 4,4 | 396 |
| МН114-5 | 1.400-15.В1.120-58 | 200 | 120 | 40 | 8 | 12AIII | 370 | 50 | 10 | 4,0 | 360 |
| МН114-6 | 1.400-15.В1.120-59 | 200 | 120 | 40 | 8 | 12AIII | 170 | 50 | 10 | 3,3 | 297 |
| МН115-1 | 1.400-15.В1.120-60 | 250 | 180 | 35 | 6 | 8AIII | 300 | - | - | 2,3 | 207 |
| МН115-2 | 1.400-15.В1.120-61 | 250 | 180 | 35 | 6 | 8AIII | 250 | - | - | 2,2 | 198 |
| МН115-3 | 1.400-15.В1.120-62 | 250 | 180 | 35 | 6 | 8AIII | 200 | - | - | 2,1 | 189 |
| МН115-4 | 1.400-15.В1.120-63 | 250 | 180 | 35 | 6 | 8AIII | 300 | 40 | 8 | 2,7 | 243 |
| МН115-5 | 1.400-15.В1.120-64 | 250 | 180 | 35 | 6 | 8AIII | 250 | 40 | 8 | 2,6 | 234 |
| МН115-6 | 1.400-15.В1.120-65 | 250 | 180 | 35 | 6 | 8AIII | 80 | 40 | 8 | 2,3 | 207 |
| МН116-1 | 1.400-15.В1.120-66 | 250 | 180 | 35 | 8 | 12AIII | 470 | - | - | 4,1 | 369 |
| МН116-2 | 1.400-15.В1.120-67 | 250 | 180 | 35 | 8 | 12AIII | 370 | - | - | 3,7 | 333 |
| МН116-3 | 1.400-15.В1.120-68 | 250 | 180 | 35 | 8 | 12AIII | 270 | - | - | 3,4 | 306 |
| МН116-4 | 1.400-15.В1.120-69 | 250 | 180 | 35 | 8 | 12AIII | 470 | 50 | 10 | 4,9 | 441 |
| МН116-5 | 1.400-15.В1.120-70 | 250 | 180 | 35 | 8 | 12AIII | 370 | 50 | 10 | 4,5 | 405 |
| МН116-6 | 1.400-15.В1.120-71 | 250 | 180 | 35 | 8 | 12AIII | 170 | 50 | 10 | 3,8 | 342 |
