Анкерная тяга резьбовая с накладками

Цена по запросу

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

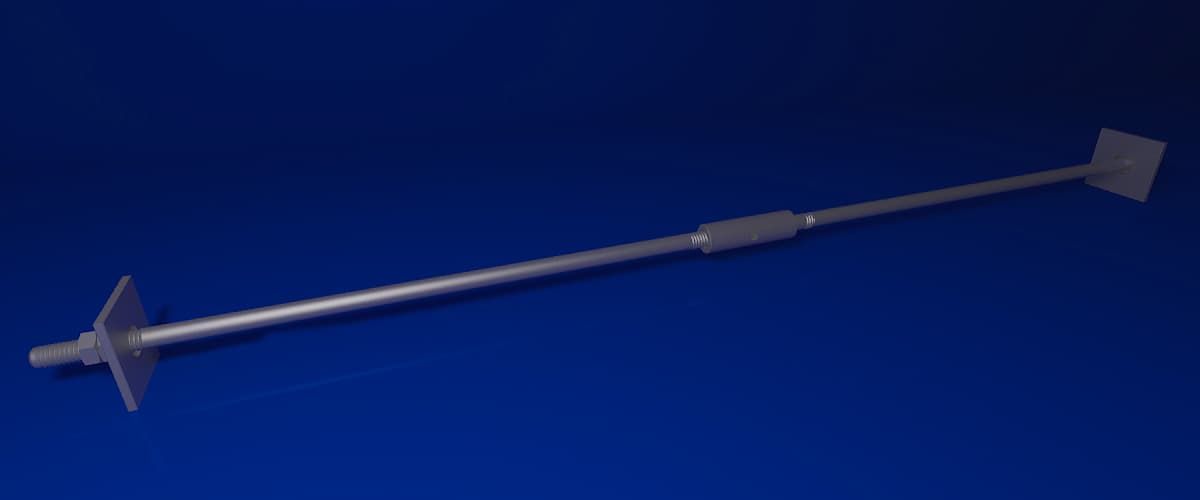

Анкерная тяга – это металлический стальной стержень, который имеет цельную структуру и две приваренные шпильки с резьбой. Диаметр такой трубы может варьироваться от 30 до 100 мм. Крепление может быть гаечное или шарнирное.

Комплект анкерного оборудования состоит из:

Анкерных стальных тяг;
Металлических муфт;
Стальных гаек, пальцев и шпилек;
Металлических подкладок.

Анкерные тяги на нашем заводе изготавливаются только из металлопроката самого высокого качества, проходя контроль на производстве. К каждому изделию мы предлагаем пакет документов, сертификаты качества и заключение заводской лаборатории. Все изделия производятся только согласно нормативных технических требований и в соответствии со стандартами ГОСТ и СНиП.

При транспортировке и для соблюдения условий хранения все анкерные тяги упаковываются и маркируются, а также дополнительно консервируется солидолом. Используют их при строении гидросооружений, а также для укрепления стен и усилении котлованов, дамб, плотин, различных причальных сооружений.

Приобретая наши изделия, вы получаете гарантированно высокое качество продукции по доступной цене.

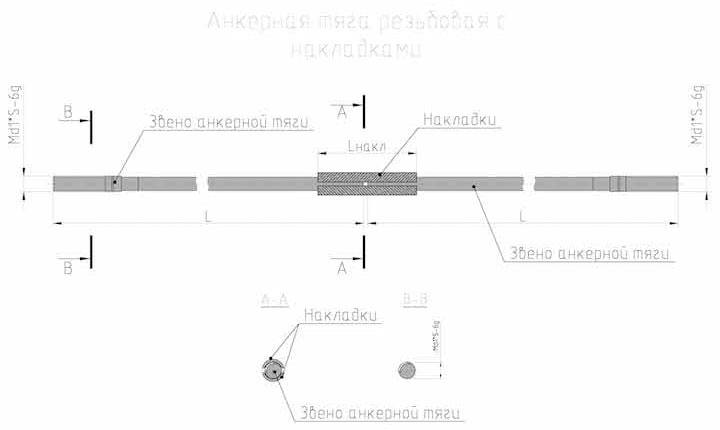

Чертеж анкерной тяги резьбовой с накладками

Анкерные тяги изготавливаются в соответствии с рабочими чертежами, указаниями главы СНиП 3-18-95 «Правила производства и приемки работ. Металлические конструкции».

Допускается изготовление тяг из листовой стали соответствующей толщины по технологии , разработанной предприятием изготовителем и обеспечивающей выполнение требований рабочей документации. Для изготовления тяг возможно применять плоскую сталь по гост 103-95 « Плоская сталь горячекатаная. Сортамент».

Характеристики анкерной тяги с накладками

Анкерные тяги с накладками
Диаметр, d, мм	Стыковая накладка						Шпилька
	a, мм	b, мм	с, мм	r, мм	H шва, мм	масса, кг	d, мм	Резьба,	Lo, мм	масса, кг
50	225	56	18	26	12	1,78	56	М56	120	28,53
53	250	53	20	23	12	2,28	65	М64	130	37,85
56	275	63	20	29	14	2,72	65	М64	140	38,14
60	315	70	20	31	16	3,46	75	М72*6	160	50,02
63	290	70	22	35	16	3,52	75	М72*6	160	50,39
65	310	75	22	34	16	4,01	75	М72*6	160	50,64
70	335	20	25	36	18	5,58	80	М80*6	180	57,53
75	350	90	25	39	18	6,18	90	М90*6	120	72,16
80	335	90	28	41	20	7,82	90	М90*6	200	72,81
85	445	91	30	44	20	9,98	100	М100*6	230	88,54
90	490	165	30	46	20	12,12	100	М100*6	250	89,55

Для изготовления анкерных тяг на накладках используется прокат из стали марки 09Г2С по ГОСТ 19282-87.

Допускается изготовление из стали марки В Ст3 пс. Резьба на тягах метрическая по ГОСТ 9150-81. Для сварки применяются электроды типа Э-50 А. При сварке анкерных тяг из стали марки В Ст3 пс ,не допускается применение электродов марки Э-42 А.

Зазор между торцами стыкуемых стержней должен быть не более 5 мм. Накладки следует располагать по длине симметрично относительно зазора между торцами стыкуемых тяг с допускаемым отклонением плюс минус 5 мм и в сечении симметрично относительно диаметра анкерных тяг с допускаемым отклонением осей накладок в пределах 5 градусов.

Контроль качества сборки и сварки должен производиться в процессе производства работ. Сварка должна проводиться электросварщиками, прошедшими испытания и имеющих удостоверения, устанавливающие их квалификацию и характер работ, к которым они допущены.

Приварка накладок производиться только после проверки правильности их установки. Сварка производится в два-три прохода в зависимости от толщины сварных швов. Контроль швов ( внешний осмотр ) должен производиться после наложения каждого слоя и зачистки его поверхности.

Участки швов с дефектами (трещинами, порами, подрезами, наплывами),обнаруженными внешним осмотром должны быть вырезаны и вторично заварены. Обнаружение внутренних дефектов производится с помощью ультразвука или магнитной дефектоскопии по всей длине основных швов.
