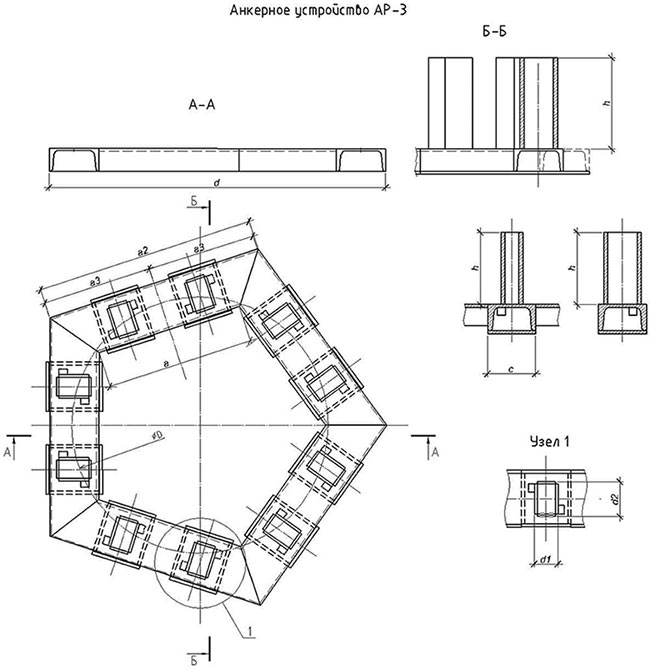

Чертеж изделия закладного АР3
Анкерные рамы (закладное утсройство Серии 3.504-14/75) для монтажа швартовных тумб ТСО, ТСС устанавливающиеся до омоноличивания бетона шапки причала.

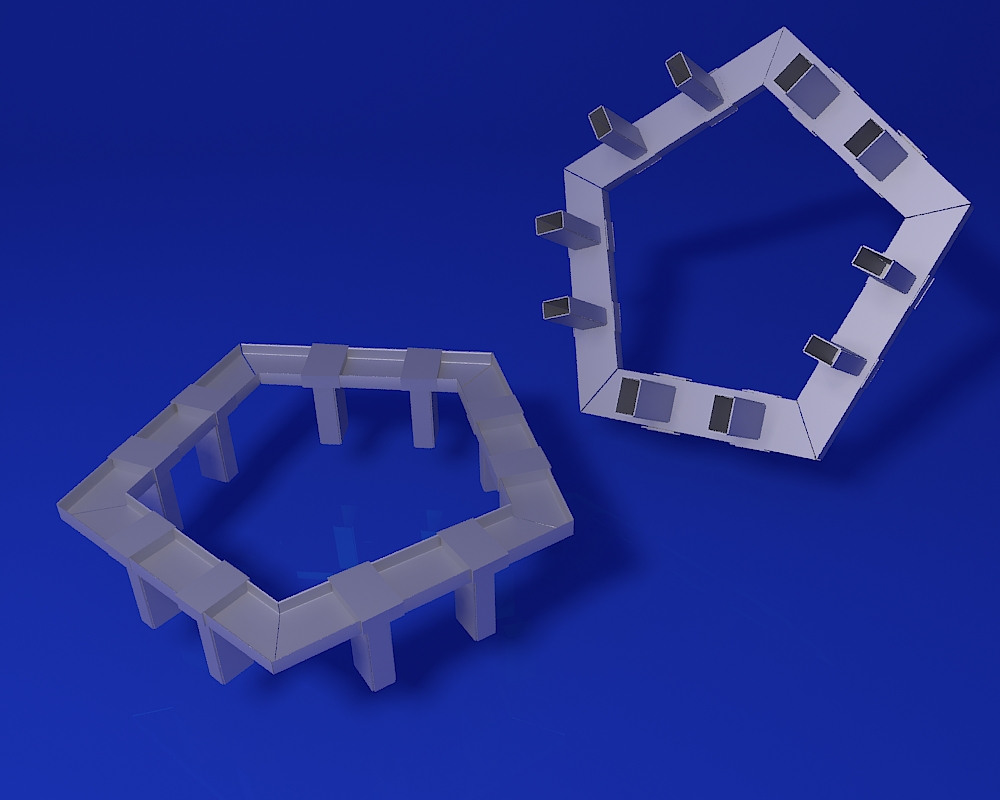

Анкерное устройство состоит из анкерной рамы АР, коробов, М-1 и Стаканов М-2.

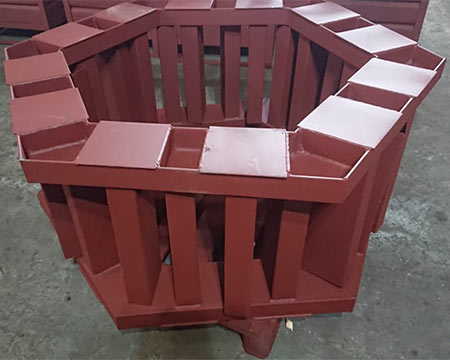

Изделие закладное для обустройства тумбы ТСО
Таблица 1 — Спецификация деталей на одно анкерное устройство АР3-1
| Марка изделия | № поз. | Наименование (эскиз, см) | ø или сечение, мм | Длина, мм | Кол., шт | Масса в кг | Примечание | ||
| одной поз. | всех поз. | Изделия | |||||||
| АР | 1 | Швеллер | С 16 | 567,5 | 5 | 8,05 | 40,3 | 85,4 | ГОСТ 8240-72 |
| М-1 | 2 | Полоса | 130х3 | 310 | 20 | 0,95 | 19,0 | 85,4 | ГОСТ 3680-57 |
| М-1 | 3 | Полоса | 60х3 | 310 | 20 | 0,44 | 8,8 | 85,4 | ГОСТ 3680-57 |
| М-2 | 4 | Полоса | 170х3 | 170 | 10 | 0,68 | 6,8 | 85,4 | ГОСТ 3680-57 |
| М-2 | 5 | Сталь квадратная | 25х25 | 32 | 20 | 0,16 | 3,1 | 85,4 | ГОСТ 2591-71 |
| М-2 | 6 | Ребро жесткости | 6 | — | 20 | 0,37 | 7,4 | 85,4 | МН 1386-60 |
Таблица 2 — Спецификация деталей на одно анкерное устройство АР3-2
| Марка изделия | № поз. | Наименование (эскиз, см) | ø или сечение, мм | Длина, мм | Кол., шт | Масса в кг | Примечание | ||
| одной поз. | всех поз. | Изделия | |||||||
| АР | 1 | Швеллер | С 18 | 639 | 5 | 10,4 | 52,1 | 109,9 | ГОСТ 8240-72 |
| М-1 | 2 | Полоса | 148х3 | 340 | 20 | 1,19 | 23,8 | 109,9 | ГОСТ 3680-57 |
| М-1 | 3 | Полоса | 68х3 | 340 | 20 | 0,55 | 10,9 | 109,9 | ГОСТ 3680-57 |
| М-2 | 4 | Полоса | 190х3 | 190 | 10 | 0,85 | 8,5 | 109,9 | ГОСТ 3680-57 |
| М-2 | 5 | Сталь квадратная | 30х30 | 38 | 20 | 0,27 | 5,4 | 109,9 | ГОСТ 2591-71 |
| М-2 | 6 | Ребро жесткости | 6 | — | 20 | 0,46 | 9,2 | 109,9 | МН 1386-60 |
Таблица 3 — Спецификация деталей на одно анкерное устройство АР3-3
| Марка изделия | № поз. | Наименование (эскиз, см) | ø или сечение, мм | Длина, мм | Кол., шт | Масса в кг | Примечание | ||
| одной поз. | всех поз. | Изделия | |||||||
| АР | 1 | Швеллер | С 20 | 734 | 5 | 13,5 | 57,5 | 139,1 | ГОСТ 8240-72 |
| М-1 | 2 | Полоса | 166х3 | 370 | 20 | 1,45 | 29 | 139,1 | ГОСТ 3680-57 |
| М-1 | 3 | Полоса | 76х3 | 370 | 20 | 0,66 | 13,2 | 139,1 | ГОСТ 3680-57 |
| М-2 | 4 | Полоса | 210х3 | 210 | 10 | 1,04 | 10,4 | 139,1 | ГОСТ 3680-57 |
| М-2 | 5 | Сталь квадратная | 34х34 | 44 | 20 | 0,4 | 8,0 | 139,1 | ГОСТ 2591-71 |
| М-2 | 6 | Ребро жесткости | 6 | — | 20 | 0,55 | 11,0 | 139,1 | МН 1386-60 |
Таблица 4 — Спецификация деталей на одно анкерное устройство АР3-4
| Марка изделия | № поз. | Наименование (эскиз, см) | ø или сечение, мм | Длина, мм | Кол., шт | Масса в кг | Примечание | ||
| одной поз. | всех поз. | Изделия | |||||||
| АР | 1 | Швеллер | С 20 | 776 | 5 | 14,3 | 71,5 | 152,2 | ГОСТ 8240-72 |
| М-1 | 2 | Полоса | 166х3 | 450 | 20 | 1,76 | 35,2 | 152,2 | ГОСТ 3680-57 |
| М-1 | 3 | Полоса | 76х3 | 450 | 20 | 0,805 | 16,1 | 152,2 | ГОСТ 3680-57 |
| М-2 | 4 | Полоса | 210х3 | 210 | 10 | 1,04 | 10,4 | 152,2 | ГОСТ 3680-57 |
| М-2 | 5 | Сталь квадратная | 34х34 | 44 | 20 | 0,4 | 8,0 | 152,2 | ГОСТ 2591-71 |
| М-2 | 6 | Ребро жесткости | 6 | — | 20 | 0,55 | 11,0 | 152,2 | МН 1386-60 |
