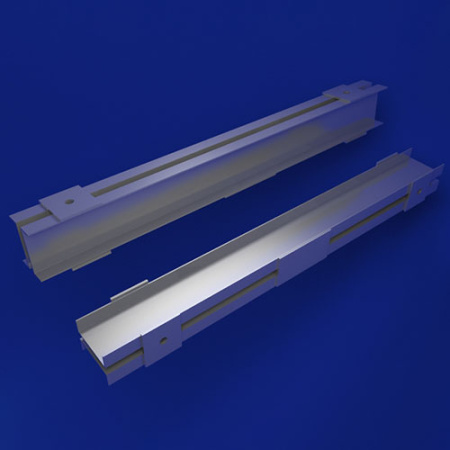

Балка опорная для пружин ОСТ 24.125.124-01
Чертеж балки опорной для пружин
Балки опорные для пружин предназначены для крепления горизонтальных трубопроводов, в составе пружинных подвесок по ОСТ 24.125.122-01 и ОСТ 24.125.126-01.
Наружный диаметр прокладываемых трубопроводов 159 – 1620мм.
Стандартно балки опорные для пружин изготавливаются из марки стали Ст3.
Балки опорные для пружин изготавливаются в соответствии с чертежами ОСТ 24.125.124-01 по техническим требованиям ОСТ 24.125.170-01.
Таблица 1 — Размеры корпусов на опорной балке для трубопроводов из хромомолибденованадиевых сталей.
Испол. | Наруж. диам. трубопров. Дн, мм | Теоретическая масса, кг | Ширина опорной балки а, мм | Длина опорной балки L1, мм | Высота опорной балки, мм | Диаметр присоединительных отверстий d, мм |
01 | 159 | 25,52 | 200 | 870 | 120 | 22 |
01 | 194 | 25,52 | 200 | 870 | 120 | 22 |
01 | 219 | 25,52 | 200 | 870 | 120 | 22 |
01 | 245 | 25,52 | 200 | 870 | 120 | 22 |
02 | 273 | 27,44 | 200 | 970 | 120 | 22 |
02 | 325 | 27,44 | 200 | 970 | 120 | 22 |
03 | 377 | 47,20 | 260 | 1250 | 160 | 26 |
03 | 426 | 47,20 | 260 | 1250 | 160 | 26 |
03 | 465 | 47,20 | 260 | 1250 | 160 | 26 |
04 | 530 | 54,36 | 260 | 1320 | 180 | 33 |
04 | 630 | 54,36 | 260 | 1320 | 180 | 33 |
05 | 720 | 78,70 | 300 | 1520 | 220 | 39 |
05 | 820 | 78,70 | 300 | 1520 | 220 | 39 |
05 | 920 | 78,70 | 300 | 1520 | 220 | 39 |
06 | 1020 | 89,40 | 300 | 1820 | 220 | 39 |
06 | 1220 | 89,40 | 300 | 1820 | 220 | 39 |
07 | 1420 | 120,20 | 300 | 2020 | 260 | 39 |
08 | 1620 | 129,80 | 300 | 2220 | 260 | 39 |
