ОСТ 24.125.116-01

блок хомутовый с траверсой

                                 Чертеж блока хомутового с траверсой

чертеж блока хомутового

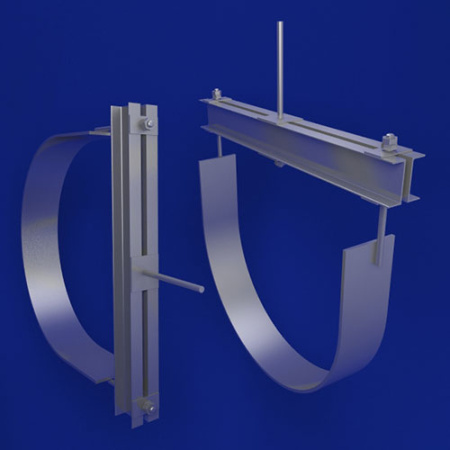

Блок хомутовый с траверсой предназначен для крепления горизонтальных трубопроводов.

Наружный диаметр прокладываемых трубопроводов 530 – 1620мм.

Блоки хомутовые с траверсой изготавливаются для трубопроводов с температурой среды ≤ 300 ?С.

Стандартное покрытие – транспортировочный грунт ГФ-021.

Блоки хомутовые с траверсой изготавливаются в соответствии с чертежами ОСТ 24.125.116-01 по техническим требованиям ОСТ 24.125.170-01.

Таблица 1 — Блоки хомутовые с траверсой из электросварных труб. Тип 24 (Размеры в миллиметрах)

Испол.Наруж. диамт. Dad1d*L±2L1±5B±2H*B*A*E не менееДоп. нагрузка на узел при темп. среды t≤300 ?С и гидроиспытаниях, кНМасса, кг
0153039М365827001506251005157378,439,24
0253045М4558270015062510051580107,939,18
0363039М366828001707151405657378,449,48
0463045М4268280017071514056580107,949,40
0572039М367729001707601406107378,454,16
0672045М4277290017076014061080107,954,08
0782039М3687210001708101406607378,457,92
0882045М42872100017081014066080107,957,84
0992039М3697211001808801607107378,467,72
1092045М42972110018088016071080107,967,66
11102039М36107412001809301607607378,471,76
12102045М421074120018093016076080107,971,70
13122039М361274140018010301608607378,484,78
14122045М4212741400180103016086080107,984,70
15142039М361474160021011702009607378,4110,77
16142045М4214741600210117020096080107,9110,71
17162039М3616741800210127020010607378,4124,43
18162045М42167418002101270200106080107,9124,37

*Размер для справок
