Грязевик вертикальный Dy 350-1000 мм

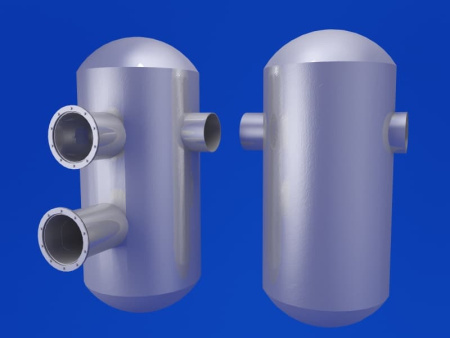

Чертеж грязевика вертикального Dy 350-1000 мм
Грязевики вертикальные от Ду 350 до Ду 1000 Т33.00.00.000 Серия 4.903-10 Выпуск 8 предназначены для фильтрации или очистки от крупных и средних взвешенных частиц в трубопроводах водяных сетей. Устанавливаются в элеваторных узлах, тепловых вводах зданий различного назначения и котельных.
Грязевики рассчитаны на рабочее давление 16-25 кгс/см² и температуру среды до 200 °С.
Устанавливаются на трубопроводе с помощью фланцевого соединения или методом сварки. Фильтрация воды осуществляется за счет снижения скорости потока воды в корпусе грязевика. На выходе из грязевика находится сетчатый фильтр, задерживающий загрязнения в виде окалины, грата, песка, возможных засоряющих примесей.
Грязевики Серии 4.903-10 применяются в трубопроводных системах для подготовки воды к использованию. Они устанавливаются на промышленных предприятиях, а также в системах бытового назначения. Особенно часто такие элементы используются в охлаждающих контурах, применяемых как в отопительных, так и вентиляционных системах.
Таблица — Грязевик (осветлитель) вертикальный Dy 350-1000 мм
| Исполнение | Давление условное Ру, кгс/см2 | Проход условный, мм | Диаметр трубопровода Дн, мм | Высота Н, мм | Длина L, мм | Масса, кг |
| Т33.01.00.000 | 16 | 350 | 377 | 2000 | 600 | 778,4 |
| Т33.02.00.000 | 16 | 400 | 426 | 2050 | 600 | 784,9 |
| Т33.03.00.000 | 16 | 450 | 480 | 2100 | 670 | 899,4 |
| Т33.04.00.000 | 16 | 500 | 530 | 2200 | 670 | 943,1 |
| Т33.05.00.000 | 16 | 600 | 630 | 2350 | 750 | 1183,1 |
| Т33.06.00.000 | 16 | 700 | 720 | 2580 | 850 | 1560,0 |
| Т33.07.00.000 | 16 | 800 | 820 | 2680 | 900 | 1699,1 |
| Т33.08.00.000 | 16 | 900 | 920 | 2880 | 1000 | 2236,4 |
| Т33.09.00.000 | 16 | 1000 | 1020 | 2980 | 1000 | 2465,9 |
| Т33.10.00.000 | 25 | 350 | 377 | 2000 | 600 | 966,6 |
| Т33.11.00.000 | 25 | 400 | 426 | 2050 | 600 | 993,6 |
| Т33.12.00.000 | 25 | 450 | 480 | 2130 | 670 | 1217,3 |
| Т33.13.00.000 | 25 | 500 | 530 | 2230 | 670 | 1271,3 |
| Т33.14.00.000 | 25 | 600 | 630 | 2380 | 750 | 1521,0 |
| Т33.15.00.000 | 25 | 700 | 720 | 2580 | 850 | 2126,7 |
| Т33.16.00.000 | 25 | 800 | 820 | 2680 | 900 | 2285,4 |
