Блок подвески с серьгой ОСТ 34-10-730-93

Стандарт распространяется на блоки подвесок с серьгой для трубопроводов на ТЭС, АЭС с ДН 57-630 мм и горизонтального короба пылегазовоздухопроводов ТЭС.

Конструкция и размеры

Варианты приварки подвесок к коробам пылегазовоздухопроводов и выполнение монтажных приварок тяг подвесок приведены в приложении 2, рис.1 и 5, ОСТ 34-10-723.

Конструкция, основные размеры, а также допустимые нагрузки должны отвечать тем, что указаны на чертеже 1 и в таблице 1 и 2.

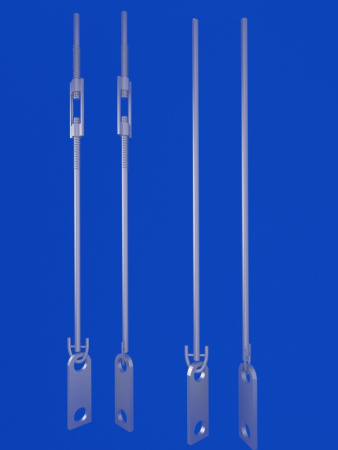

Исполнение 1                      Исполнение 2

блок с серьгой исполнение1-2

Таблица 1

Размеры в мм
Обозначение блока подвески с серьгойДопускаемая нагрузка на блок кН(кгс)dHBL1LllgМасса, кг
Исп.1Исп.2Исп.1Исп.2Исп.1Исп.2Исп.1Исп.2
01024,4 (450)1215036725102587511753510121
030414,7 (1500)165673510308851180451243
050623,5 (2400)201806375010409301120501465
070833,3 (3400)247075510459351225601697

Таблица 2

Обозначение блока подвески с серьгойПоз.1 Серьга, 1шт.Поз.2 Ушко, 1шт.Поз.3 Тяги резьбовые с муфтой, 1штПоз.4 Тяга гладкая, 1шт
Обозначение по
Исп.1Исп.21 ОСТ 34-10-7301 ОСТ 34-10-729ОСТ 34-10-7292 ОСТ 34-10-729
01 1-011-01012-05
 02
03 1-021-02022-35
 04
05 1-031-03032-65
 06
07 1-041-04042-95
 08

Условное обозначение блока с серьгой и резьбовыми тягами диаметром М 20 мм по примеру:

Блок подвески с серьгой 05 ОСТ 34-10-730

С гладкой тягой:

Блок подвески с серьгой 06 ОСТ 34-10-730

Сварка ручная электродуговая. Электрод Э42А в соответствии с ГОСТ 9467

Прочие технические требования в соответствии с ТУ34-10-10380 и ОСТ 34-10-723.

Конструкция и размеры серьги должны отвечать тем, что указываются на чертежах 2 и 6  и таблице 3.

Конструкция и размеры серьги

конструкция и размеры серьги

Таблица 3 - Размеры в мм
Обозначение серьгиДопускаемая нагрузка кН(кгс)Для тяг диаметромdRSBLHCМасса, кг
014,4 (450)12141883618515020,39
0214,7 (1500)162328125620040,92
0323,5 (2400)20273216632501801,74
0433,3 (3400)2435207062,47

Примерное условное обозначение для тяги диаметром 16 мм:

Серьга 02 ОСТ 34-10-730

Материал:

Полоса  материал для блока подвекски или материал для блока подвески

Предельные отклонения размеров:

Валы – h14

Отверстия Н14.

Информационные данные

Утвержден приказом Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.

Исполнители: В.И.Есарев, В.В.Горбачев, О.В.Стрельников (руководитель темы), Н.В. Паутов, И.П.Горяникова

Взамен ОСТ 34-42-730-85

Ссылочные нормативно-технические документы

Обозначение НТД, на которые дана ссылкаНомер пункта, подпункта, перечисления, приложения
ГОСТ 103-764.1.
ГОСТ 1050-884.1.
ГОСТ 9467-753.1.
ГОСТ 19903-744.1.
ГОСТ 14637-894.1.
ТУ 34-42-10380-833.3.
ОСТ 34-10-723-933.3.
ОСТ 34-10-729-93Таблица 2
ОСТ 34-10-739-93Таблица 2
