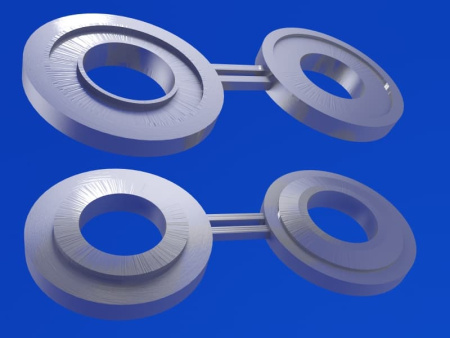

Заглушки исполнение 2

заглушка -2

Чертеж заглушки исполнение 2

чертеж заглушки-2

Заглушки поворотные исполнение 2 стальные состоят из двух частей — одна из которых используется на трубопроводах с целью перекрытия потока среды, другая для открытия. Данный вид продукции предназначен для трубопроводных конструкций нефтяной, газовой, нефтехимической, химической, нефтеперерабатывающей и схожих отраслей промышленности.

Заглушку поворотную устанавливают между фланцами (размеры по ГОСТ 12815), поэтому они полностью соответствуют размерам фланцев и их исполнениям.

Исполнение 2: заглушки поворотные выступ-впадина на условное давление 4,0 до 10,0 МПа (40–100 кгс/см2).


Заглушки поворотные исполнение 2 выступ-впадина на условное давление 4,0 МПа размеры:

DyDD1D2d1d2ABbb1hh1h2dМасса
5010288874846125501116243101,5
801331211207876160501318243103
1001581501499694190601520243104,5
1502122042031451422507020252431010,5
2002852602592001963207525302431020,5
2503453133122522443858025302431629
3004103643633012944508025323541642
3504654224213513445108029363541661
40053547447339839058510533403541691
500615576575495490670100435035420147



Заглушки поворотные исполнение 2 выступ-впадина на условное давление 6,3 МПа размеры:

DyDD1D2d1d2ABbb1hh1h2dМасса
256858572522100401116243100,7
5010288874746135501318243102
801331211207776170501722243103,5



Заглушки поворотные исполнение 2 выступ-впадина на условное давление 10,0 МПа размеры:

DyDD1D2d1d2ABbb1hh1h2dМасса
5010288874546155501520243102
801331211207576180501924243104
1001581501499294210602328243106,5
