Бак разрыва струи

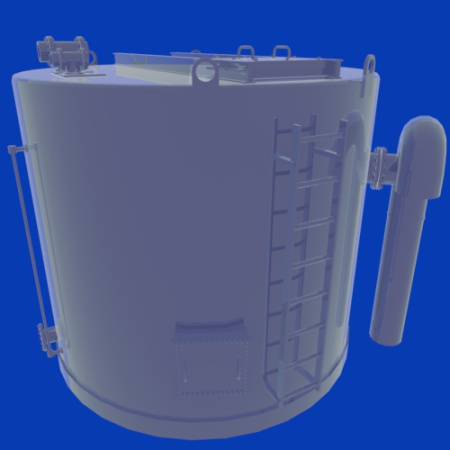

Фото бака разрыва струи

Завод "Северозапад" изготовит под заказ баки разрыва струи на выгодных условиях.

Стальную емкость-бак разрыва струи применяют в водопроводной системе для защиты питьевой воды и воды для технологических нужд от загразнения.

Бак относят к классу 4 по ПН АЭ Г-01-011 (ОПБ-88/97). Категория сейсмостойкости данной емкости - III по ПН АЭ Г-5-006.

Конструкция бака

Бак разрыва струи - это прямоугольная вертикальная емкость, имеющая  плоское днище и такую же плоскую крышку.  Монтируется на подставке. С тыльной стороны корпус бака снабжен  4 лапами для удобства монтажа к стене.

Материал изготовления – углеродистая сталь.

Бак состоит из таких элементов, как:

  • стального корпуса;
  • поплавка;
  • клапана для разрыва струи;
  • штуцера для присоединения подвода и отвода среды;
  • тяги;
  • поршня;
  • отражателя.



Чертеж бака рызрыва струи 180л (ПА143.00.00.000)

Чертеж бака разрыва струи

Технические характеристики бака разрыва струи

Наименование параметра

Величина

Геометрический объем, м30,28
Полезный объем, м30,18
Давление рабочее, МПаГидростатическое
Давление расчетное, МПаГидростатическое
Температура рабочая, 0С20…40
Температура расчетная, 0С50



Чертеж бака прямоугольного для холодной и отепленной воды и рассола



Характеристики баков прямоугольных для хранения воды

НаименованиеМодель ОбъемРазмерОписание Вес
ДлинаШиринаВысота
Бак прямоугольный для холодной и отепленной воды и рассолаА16В 098.000190010081300серия 5.904-43197кг
А16В 098.000-01190010081500серия 5.904-43217кг
А16В 098.000-021100010081200серия 5.904-43199кг
А16В 098.000-032100012581900серия 5.904-43367кг
А16В 098.000-042100012581600серия 5.904-43307кг
А16В 098.000-052130012581450серия 5.904-43355кг
Бак прямоугольный для холодной и отепленной воды и рассолаА16В 099.0003110020001508серия 5.904-43407,4кг
А16В 099.000-013120018351508серия 5.904-43370кг
А16В 099.000-023135016001508серия 5.904-43464,5кг
А16В 099.000-035125030001508серия 5.904-43699кг
А16В 099.000-045140027001508серия 5.904-43688кг
А16В 099.000-055160023501508серия 5.904-43670кг
А16В 099.000-067,5187530001508серия 5.904-43880,5кг
А16В 099.000-077,5200027501508серия 5.904-43872кг
А16В 099.000-087,5220025501508серия 5.904-43881кг
Бак прямоугольный для холодной и отепленной воды и рассолаА16В 100.0005125030001508серия 5.904-43680кг
А16В 100.000-015140027001508серия 5.904-43767кг
А16В 100.000-025160023501508серия 5.904-43762,5кг
А16В 100.000-037,5187530001508серия 5.904-43987кг
А16В 100.000-047,5200027501508серия 5.904-43975,4кг
А16В 100.000-057,5220025501508серия 5.904-43992,5кг
Бак прямоугольный для холодной и отепленной воды и рассолаА16В 101.00010187529002005серия 5.904-431124кг
А16В 101.000-0110170032002005серия 5.904-431137кг
А16В 101.000-0210210028002005серия 5.904-431118кг
А16В 101.000-0315200032002505серия 5.904-431633кг
А16В 101.000-0415225029002505серия 5.904-431662кг
А16В 101.000-0515240027002505серия 5.904-431651кг
А16В 101.000-0620225038002505серия 5.904-432018кг
А16В 101.000-0720240035002505серия 5.904-431982кг
А16В 101.000-0820270031502505серия 5.904-432013кг
Бак прямоугольный для холодной и отепленной воды и рассолаА16В 102.00010197529002000серия 5.904-431246кг
А16В 102.000-0110170032002000серия 5.904-431068кг
А16В 102.000-0210210026002000серия 5.904-431114кг
А16В 102.000-0315200032002505серия 5.904-431798кг
А16В 102.000-0415225029002505серия 5.904-431879кг
А16В 102.000-0515240027002505серия 5.904-431881кг
А16В 102.000-0620225032002505серия 5.904-432237кг
А16В 102.000-0720240035002505серия 5.904-432226кг
А16В 102.000-0820270031602505серия 5.904-432005кг
Бак прямоугольный для холодной и отепленной воды и рассолаА16В 103.00010290018752005серия 5.904-431377кг
А16В 103.000-0110320017002005серия 5.904-431410кг
А16В 103.000-0210260021002005серия 5.904-431342кг
А16В 103.000-0315320020002509серия 5.904-431980кг
А16В 103.000-0415290022502509серия 5.904-431952кг
А16В 103.000-0515270024002509серия 5.904-431920кг
А16В 103.000-0620380022502509серия 5.904-432400кг
А16В 103.000-0720350024002509серия 5.904-432334кг
А16В 103.000-0820315027002509серия 5.904-432300кг
Бак прямоугольный для холодной и отепленной воды и рассолаА16В 104.0002530022503010серия 5.904-432073
А16В 104.000-0125360024003010серия 5.904-432460
А16В 104.000-0225330026503010серия 5.904-432470
А16В 104.000-0330420025003010серия 5.904-432829
А16В 104.000-0430390027003010серия 5.904-432830
А16В 104.000-0530360029003010серия 5.904-432856
А16В 104.000-0640470030003010серия 5.904-432870
А16В 104.000-0740440032003010серия 5.904-433442
А16В 104.000-0840415034003010серия 5.904-433449
А16В 104.000-0950580030003010серия 5.904-433308
А16В 104.000-1050510034003010серия 5.904-434123
А16В 104.000-1150450037503010серия 5.904-434037
А16В 104.000-1260700030003010серия 5.904-434932
А16В 104.000-1360560037503010серия 5.904-434737
А16В 104.000-1460510041003010серия 5.904-435467
Бак прямоугольный для холодной и отепленной воды и рассолаА16В 105.00025225039003010серия 5.904-432821
А16В 105.000-0125240036003010серия 5.904-432794
А16В 105.000-0225265033003010серия 5.904-432768
А16В 105.000-0330250042003010серия 5.904-433367
А16В 105.000-0430270039003010серия 5.904-433225
А16В 105.000-0530270036003010серия 5.904-433277
А16В 105.000-0640300047003010серия 5.904-433801
А16В 105.000-0740320044003010серия 5.904-433898
А16В 105.000-0840340041503010серия 5.904-433943
А16В 105.000-0950300058003010серия 5.904-434512
А16В 105.000-1050370051003010серия 5.904-434554
А16В 105.000-1150375045003010серия 5.904-434505
А16В 105.000-1260300070003010серия 5.904-435175
А16В 105.000-1360375056003010серия 5.904-434620
А16В 105.000-1460410051003010серия 5.904-435214
Бак прямоугольный для холодной и отепленной воды и рассолаА16В 106.00025225039003010серия 5.904-432997
А16В 106.000-0125240036003010серия 5.904-432923
А16В 106.000-0225265033003010серия 5.904-432824
А16В 106.000-0330250042003010серия 5.904-433385
А16В 106.000-0430270039003010серия 5.904-433267
А16В 106.000-0530290038003010серия 5.904-433258
А16В 106.000-0640300047003010серия 5.904-434130
А16В 106.000-0740320044003010серия 5.904-434000
А16В 106.000-0840340041503010серия 5.904-434025
А16В 106.000-0950300058003010серия 5.904-434870
А16В 106.000-1050340051003010серия 5.904-434717
А16В 106.000-1150375045003010серия 5.904-434483
А16В 106.000-1260300070003010серия 5.904-435730
А16В 106.000-1360375056003010серия 5.904-435388
А16В 106.000-1460410051003010серия 5.904-435215
