Фундаменты опор ВЛ серия 3.407.9-158

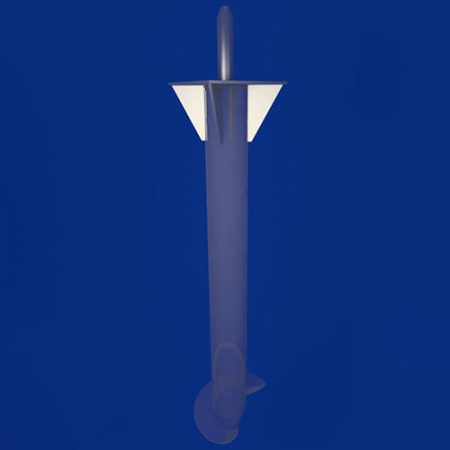

фундамент односвайный ВФ-1

Винтовые сваи имеют неоспоримые преимущества по сравнению с более традиционными вариантами фундамента. Конструкция сваи - это стальная труба, которая имеет на конце лопасть определенной формы. Диаметр и толщина этих изделий могут быть различными.

Чертеж фундамента односвайного

  чертеж односвайного фундамента ВФ-1

Фундамент двухсвайный               Фундамент трехсавйный          Фундамент четырехсвайный



   фундамент двухсвайный ВФ-2фундамент трехсвайный ВФ-3фундамент четырехсвайный ВФ-4

                  Чертеж фундамента четырехсвайного

чертеж четырехсвайного фундамента

Фундаменты опор ВЛ на винтовых сваях и балки ростверков серия 3.407.9-158

Односвайный фундамент опордвухсвайный фундамент опор

трехсвайный фундамент опорчетырехсвайный фундамент опор

Односвайный
 Шифр фундамента:БФ1
Балка ростверка:
Наголовник сваи:Н1-1штН1А-1штН2-1штН4-1шт
Масса (без свай), кг29,602961,869,8



Двухсвайный
 Шифр фундамента:ВФ2
Балка ростверка:Б2-20 1штБ4-20 1штБ2-24 1штБ4-24 1штБ4-27 1шт
Наголовник сваи:НР-2шт
Масса (без свай), кг181,2207201,4229306



Трехсвайный
 Шифр фундамента:БФ3
Балка ростверка:Б2-20 1штБ2-24 1шт
Б2-24 1штБ4-24 1шт
Наголовный сваи:НР-2шт
Масса (без свай), кг366,9462,5



Четырехсвайный
 Шифр фундамента:БФ4
Балка ростверка:Б2-20 2штБ2-24 2шт
Б2-24 1штБ4-24 1шт
Наголовный сваи:НР-2шт
Масса (без свай), кг494,1608,5


Свайные фундаменты (Типовой проект 3.407-115)

НаименованиеТип свайКоличество свай, шт.Высота сваи, м.Масса ростверка, кг.
Р2-25-16-2С2526;8101
Р2-25-20-2С2526;8137
Р2-35-16-2С3528;10;12110
Р2-35-20-2С3528;10;12141
Р2-35-24-2С3528;10;12200
Р2-35-30-2С3528;10;12250
Р2-56-24-2ЦС2 221
Р2-56-30-2ЦС2 296
Р2-56-30с-2ЦС2 408
Р2-25-15с-4С2526;8165
Р2-35-15с-4С3528;10;12239
Р2-35-20с-4С3528;10;12247
Р2-35-20с-4тС3528;10;12274
Р2-35-25с-4С3528;10;12313
Р2-56-20с-4ЦС2 304
Р2-56-20с-4тЦС2 398
Р2-56-25с-4ЦС2 378
Р2-56-30с-4ЦС2 416
Р2-56-30с-4тЦС2 431
Р2-35-24-1С3528;10;12133
Р2-35-30-1С3528;10;12179
Р2-56-24-1ЦС2 167
Р2-56-30-1ЦС2 225
Р2-35-16-0С3528;10;12120
Р2-35-24-0С3528;10;12160
Р2-56-24-0ЦС2 185
Р4-35-20/16-2С3548;10;12283
Р4-35-24/20-2С3548;10;12380
Р4-35-30/24-2С3548;10;12514
Р4-35-16/20-4С3548;10;12427
Р4-35-20/24-4С3548;10;12523
Р4-35-20с/24-4тС3548;10;12556
Р4-35-25с/20-4С3548;10;12501
Р4-35-25с/24-4С3548;10;12547
Р4-35-30с/30-4тС3548;10;12732
Р4-56-20с/24-4ЦС4 512
Р4-56-25с/30-4ЦС4 818
Р4-56-25с/30-4тЦС4 838
Р4-56-30с/30-4ЦС4 571
Р4-56-30с/25-4ЦС4 1044
Р4-56-30с/25с-4тЦС4 1057
Р4-35-30/24-1С3548;10;12445
Р4-35-24/16-0С3548;10;12293

Свайные фундаменты (Типовой проект – 3.407.9-146)

НаименованиеТип свайКоличество свай, шт.Высота сваи, м.Масса ростверка, кг.
Ф1.35-0СН35, С35106.дек27,3
Ф1.35-1СН35, С35106.дек21
Ф1.35-2СН35, С35106.дек29,7
Ф1.35-4СН35, С35106.дек 39,1
Ф1.42-0ЦС42106.дек37,8
Ф1.42-1ЦС42106.дек21
Ф1.42-2ЦС421июл.1329,7
Ф1.42-4ЦС421июл.13 39,1
Ф1.56-0ЦС561июл.1360,9
Ф1.56-1ЦС561июл.1321
Ф1.56-2ЦС561июл.1329,7
Ф1.56-4ЦС561июл.13 39,1
Ф2.35-0СН35, С35206.дек143,6(146,0)
Ф2.35-0-3СН35, С35206.дек107,3
Ф2.35-0-4СН35, С35206.дек118,2
Ф2.35-0-30СН35, С35206.дек234,2(235,8)
Ф2.35-1/10-24СН35, С35206.дек168,4
Ф2.35-1/10-30СН35, С35206.дек217,8(220,2)
Ф2.35-1/5-24СН35, С35206.дек169,2(169,2)
Ф2.35-1/5-30СН35, С35206.дек218,2(220,6)
Ф2.35-1-24СН35, С35206.дек164,9(164,9)
Ф2.35-1-30СН35, С35206.дек206,2(208,6)
Ф2.35-2-16СН35, С35206.дек91,6(96,6)
Ф2.35-2-20СН35, С35206.дек120,6(123,0)
Ф2.35-4-20СН35, С35206.дек193,3(193,3)
Ф2.35-2-24СН35, С35206.дек156,1(156,1)
Ф2.35-4-24СН35, С35206.дек232,9(232,9)
Ф2.42-0-3ЦС42206.дек128,3
Ф2.42-0-4ЦС42206.дек139,2
Ф2.42-0-20ЦС42206.дек143,6(146,0)
Ф2.42-0-30ЦС42206.дек234,2(235,8)
Ф2.42-1/10-24ЦС42206.дек168,4
Ф2.42-1/10-30ЦС42206.дек217,8(220,2)
Ф2.42-1/5-24ЦС42206.дек169,2(169,2)
Ф2.42-1/5-30ЦС42206.дек218,2(220,6)
Ф2.42-1-24ЦС42206.дек164,9(164,9)
Ф2.42-1-30ЦС42206.дек206,2(208,6)
Ф2.42-2-16ЦС422июл.1391,6(96,6)
Ф2.42-2-20ЦС422июл.13120,6(123,0)
Ф2.42-4-20ЦС42206.дек193,3(193,3)
Ф2.42-2-24ЦС422июл.13156,1(156,1)
Ф2.42-4-24ЦС42206.дек232,9(232,9)
Ф2.56-0-4ЦС562июл.13201,3
Ф2.56-0-30ЦС562июл.13277,7
Ф2.56-0-40ЦС562июл.13407,9
Ф2.56-1/10-30ЦС562июл.13278,4
Ф2.56-1/10-40ЦС562июл.13389,6
Ф2.56-1/5-30ЦС562июл.13278,8
Ф2.56-1/5-40ЦС562июл.13389,9
Ф2.56-1-30ЦС562июл.13268,7
Ф2.56-1-40ЦС562июл.13376,1
Ф2.56-4-20ЦС562июл.13253,4
Ф2.56-2-24ЦС562июл.13190,8
Ф2.56-4-24ЦС562июл.13305,4
Ф2.56-2-30ЦС562июл.13257,1
Ф4.35-0-3С/3СН35, С35406.дек266
Ф4.35-0-4С/3СН35, С35406.дек278,1
Ф4.35-0-20/16СН35, С35406.дек315,8(325,8)
Ф4.35-0-30/20СН35, С35406.дек460,2(465,0)
Ф4.35-1/10-24/20СН35, С35406.дек401,0(405,8)
Ф4.35-1/10-30/24СН35, С35406.дек547,8
Ф4.35-1/5-24/20СН35, С35406.дек401,8(406,6)
Ф4.35-1/5-30/24СН35, С35406.дек548,2
Ф4.35-1-24/20СН35, С35406.дек397,5(402,3)
Ф4.35-1-30/24СН35, С35406.дек536,2
Ф4.35-2-20/16СН35, С35406.дек297,8(307,8)
Ф4.35-4-20/20СН35, С35406.дек425,9(430,7)
Ф4.35-2-24/20СН35, С35406.дек388,7(393,5)
Ф4.35-4-24/20СН35, С35406.дек465,5(470,3)
Ф4.35-4-29С/24СН35, С35406.дек643,5(643,5)
Ф4.35-4-30/24СН35, С35406.дек613,3(613,3)
Ф4.35-4Т-30/24СН35, С35406.дек626,6(626,6)
Ф4.35-4Т-40/24СН35, С35406.дек702,8(702,8)
Ф4.42-0-3С/3ЦС42406.дек308
Ф4.42-0-4С/3ЦС42406.дек320,1
Ф4.42-0-20/16ЦС42406.дек315,8(325,8)
Ф4.42-0-30/20ЦС42406.дек460,2(465,0)
Ф4.42-1/10-24/20ЦС42406.дек401,0(405,8)
Ф4.42-1/10-30/24ЦС42406.дек547,8
Ф4.42-1/5-24/20ЦС42406.дек401,8(406,6)
Ф4.42-1/5-30/24ЦС42406.дек548,2
Ф4.42-1-24/20ЦС42406.дек397,5(402,3)
Ф4.42-1-30/24ЦС42406.дек536,2
Ф4.42-2-20/16ЦС424июл.13297,8(307,8)
Ф4.42-4-20/20ЦС42406.дек425,9(430,7)
Ф4.42-2-24/20ЦС424июл.13388,7(393,5)
Ф4.42-4-24/20ЦС42406.дек465,5(470,3)
Ф4.42-4-29С/24ЦС42406.дек643,5(643,5)
Ф4.42-4-30/24ЦС42406.дек613,3(613,3)
Ф4.42-4Т-30/24ЦС42406.дек626,6(626,6)
Ф4.42-4Т-40/24ЦС42406.дек702,8(702,8)
Ф4.56-0-30/24ЦС564июл.13704,7
Ф4.56-0-40/30ЦС564июл.13981,1
Ф4.56-1/10-30/24ЦС564июл.13705,2
Ф4.56-1/10-40/30ЦС564июл.13962,8
Ф4.56-1/5-30/24ЦС564июл.13705,8
Ф4.56-1/5-40/30ЦС564июл.13963,1
Ф4.56-1-30/24ЦС564июл.13695,7
Ф4.56-1-40/30ЦС564июл.13949,3
Ф4.56-2-24/20ЦС564июл.13519,8
Ф4.56-4-24/24ЦС564июл.13737,4
Ф4.56-2-30/24ЦС564июл.13684,1
Ф4.56-4-30/30ЦС564июл.13945,1
Ф4.56-4-39С/30ЦС564июл.131039,3
Ф4.56-4Т-40/30ЦС564июл.131054,3
Ф4.56-4Т40У/30ЦС564июл.131073,5
