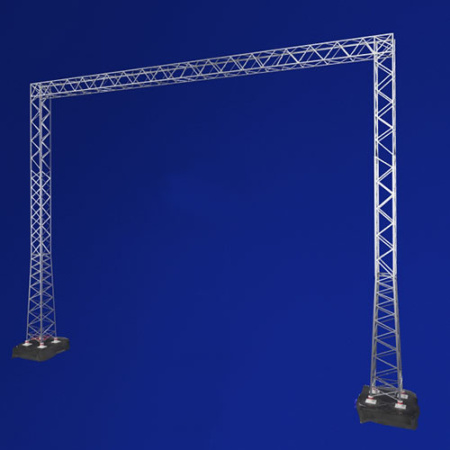

2 ПС-220Ш2

Портал 2ПС-220Ш2

Чертеж шинного портала 2 ПС-220Ш2

Чертеж портала 2ПС-220Ш2

Стальной шинный портал ОРУ 220 кВ ПС 220Ш2 изготавливается по типовому проекту 3.407.9-149 выпуск 2. Траверса и стойки (узкобазные) производятся из углового металлопроката в виде болтового соединения решетчатых конструкций. Развитую базу имеют нижние секции стоек стального портала ПС 220 Ш2. По проекту производство портала ПС 220Ш1 изготавливается из стали Вст3пс6. Лакокрасочное и цинковое покрытия выполняют антикоррозийную защиту.

Таблица — Портал шинный ПС-220 Ш2

Марка порталаСтальные элементы порталаКоличество, шт.Масса единицы, кгМасса всего, кг
ПС-220 Ш2Стойка ТС-142301602
ПС-220 Ш2Стойка ТС-3326101220
ПС-220 Ш2Траверса ТС-251861861
ПС-220 Ш2Итого:2683
