Трансформаторные порталы ОРУ

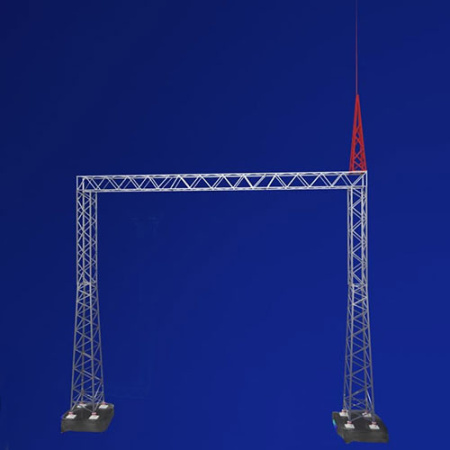

Трансформаторные порталы ОРУ – это высокопрочные несущие конструкции п-образного типа  для крепления проводов трансформаторной ошиновки.

Завод металлоконструкций "Северозапад" изготавливает под заказ трансформаторные, шинные,
ячейковые  и перемычечные порталы.

Трансформаторные порталы для северных и южных широт

Трансформаторные порталы  имеют мощные держатели-стойки, выполненные из цилиндрических железобетонных труб. Параметры диаметра опор составляют 80 см, а длина – 20 см.

Изготовление агрегата происходит по общему проекту с выдерживанием всех норм. Траверса и стойки разработаны из углового металлопроката в виде крепления решетчатых металлоконструкций при помощи болтовых механизмов.

Нижние отсеки монтируются на четыре мощных подножника. Термостойкий материал позволяет устанавливать трансформаторные порталы ОРУ в широтах, где температура опускается ниже 50°С, а оцинкованные покрытия предотвращают развитие коррозийных процессов.

Трансформаторный портал 10 ПС-330Т1

Портал 10ПС-330 Т1 Чертеж портала 10 ПС-330Т1

Таблица — Портал трансформаторный ПС-330 Т1

Марка порталаСтальные элементы порталаКоличество, шт.Масса единицы, кгМасса всего, кг
ПС-330 Т1Стойка П-9325961192
ПС-330 Т1Стойка П-92214922984
ПС-330 Т1Траверса П-90122252225
ПС-330 Т1Доборный элемент П-951113,2113,2
ПС-330 Т1Тросостойка П-941344344
ПС-330 Т1Молниеотвод П-131102102
ПС-330 Т1Крепежный элемент П-97420,883,2
ПС-330 Т1Болт П-34428
ПС-330 Т1Шайба П-35414
ПС-330 Т1Крепежный элемент П-96432,1128,4
ПС-330 Т1Крепежный элемент П-99110,710,7
ПС-330 Т1Крепежный элемент П-10827,915,8
ПС-330 Т1Крепежный элемент П-1092612
ПС-330 Т1Крепежный элемент П-11428,617,2
ПС-330 Т1Крепежный элемент П-11528,617,2
ПС-330 Т1Крепежный элемент П-11646,526
ПС-330 Т1Крепежный элемент П-12582,620,8
ПС-330 Т1Крепежный элемент П-12423,77,4
ПС-330 Т1Итого:7307,3


Разновидности трансформаторных порталов

Предусматривается два типа конструкций, отличающихся набором составляющих элементов.

В комплекцию ПС-330 Т1 входит:

  • 2 опорные стойки;
  • 1 траверса;
  • 25 крепежных элементов разных типов;
  • 4 болта;
  • 4 шайбы.

Общая масса такой установки составляет 7,3 т. Рассчитана она на напряжение 330 кВ.

В комплекцию ПС-330 Т2 входит:

  • 3 опорные стойки;
  • 2 траверсы;
  • 28 крепежных элементов разных типов;
  • 6 болтов;
  • 6 шайб.

Вес трансформаторного портала ОРУ составляет 12,3 т.

Предназначен он также для переноса напряжения в 330 кВ, но отличается устойчивостью к поддержанию собственного веса, массы шин, ветровым напорам, давлению образующейся поверх ледяной корки. Подборка необходимого оборудования должна обязательно включать выше перечисленные факторы, а также возможный уровень сейсмической активности местности.

Кроме стандартных вариантов на заводе "Северозапад"  возможно изготовление установок под заказ.
