Фиксатор сочлененный прямой ФП-25

Описание фиксатора ФП25

Профильное изделие – фиксатор сочлененный прямой типа с маркировкой ФП-25 используется для технического обслуживания проводки на ЖД - участке. Основное назначение – надёжная фиксация металлических, несущих тросов и токоведущих проводов.

Конструкция фиксаторов контактной сети



Требования к изготовлению

Для изготовления арматуры для контактной сети железных дорог применяется особо прочная, стальная труба. В целях полного соответствия габаритным и размерным требованиям ТУ У 3112-212-58406-002-2004 в заводских условиях практикуется метод точного литья. Дополнительно проводится горячее цинкование поверхности, защищающее её от коррозии (ГОСТ 9-307 ОТ 1989 года).

Технические характеристики фиксатора ФП 25

Тип фиксатораLф, ммLc,мммасса, кг
ФП-110001508,2
2308,3
ФП-214001509,7
2309,8
ФП-3180015011,2
23011,3
ФП-4220015012.7
23012.8
ФП-5260015014,2
23014,3
ФП-6300015015,7
23015.8

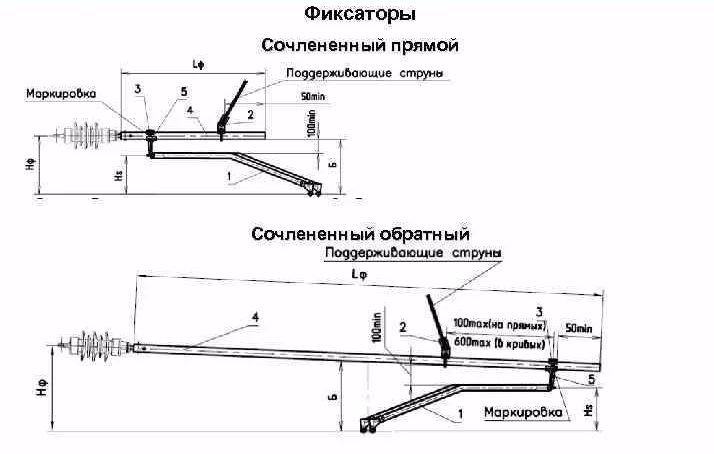

Сборный чертеж фиксатора сочлененного прямого ФП-25

Чертеж Фиксатор сочлененный прямой ФП 25
