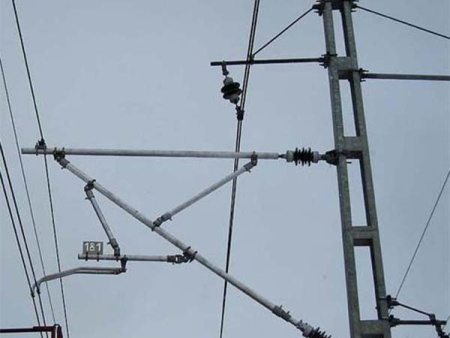

Консоль изолированная горизонтальная ИГ
Назначение консоли ИГ
Описываемая консоль изолированная горизонтально ориентированная ИГ исполняется по строгому, техническому требованию. Основная функциональная нагрузка — надёжное поддержание провода контактного на ЖД - дорогах с электрифицированной сетью.
Особенности конструкции
Изготовление такой металлоконструкции для РЖД производится из швеллера. Это касается тяг и кронштейнов. Для арматуры же берётся высокопрочная, сортовая сталь, обработанная по технологии точного литья. Для протекции от влияния коррозийных процессов применяется метод горячего цинкования по ГОСТУ 9/307 от 1989 года.
Конструкция консоли отличается длительным сроком службы и устойчивостью к большим динамическим воздействиям.
Сборный чертеж консоли изолированной горизонтальной ИГ
