Металлоконструкция рогового разрядника для установки на ригеле жесткой поперечины

Описание металлоконструкции

Конструкция разрядника рогового для ригеля жесткой поперечины исполняется в строгом соответствии с типовым чертежом по ТУ 312.21258406.002-2004. Изделие состоит из металлических штырей, изогнутых под определённым углом (при монтаже ориентируются разнонаправленно) с анкерными, резьбовыми болтами высокой прочности. Крепятся они на верхнюю часть изолятора, надёжно фиксируясь при этом.

Роговой разрядник: элементы конструкции

  • 1 — держатель проводов опорного изолятора;
  • 2 — провод к контактной подвеске;
  • 3 — провод к общей линии заземления;
  • 4 — изолятор;
  • 5 — дугогательный рог

Технические требования при изготовлении разрядника

Производство данной арматуры для контактной сети ЖД идёт при соблюдении всех условий ГОСТА. При этом используется качественная, высоколегированная сталь. Она проходит термическую обработку для снятия статического напряжения, а также дополнительно цинкуется.

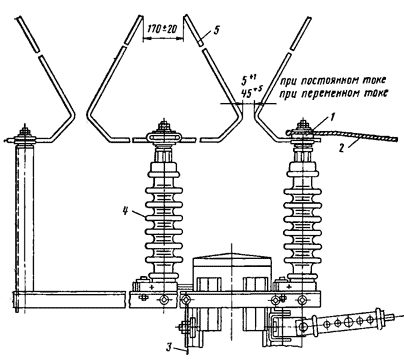

Сборочный чертеж металлоконструкции рогового разрядника для установки на ригеле жесткой поперечины

Чертеж металлоконструкции рогового разрядника для установки на ригеле жесткой поперечины
