Плиты закладные несимметричные ОСТ 34-10-469-89
Описание закладной плиты
Основное назначение данного типа детали — это выполнение монтажа генераторного оборудования и турбинных установок с производительностью не более 4200 МВт.
Плиты закладные несимметричного исполнения изготавливаются в соответствии с действующим ОСТ 34-10-469-89. Указанный технический регламент описывает конструкцию закладных изделий имеющих длину 200-580 мм. Установка подобных агрегатов производиться при помощи так называемых "постоянных подкладок".
В качестве основного материала для изготовления данных закладных изделий используется углеродистая сталь. В обязательном порядке она подвергается термическому воздействию. Только таким образом удаётся снять присутствующее остаточное напряжение.
Отличительные особенности плит
Реализуемая несимметричная закладная плита имеет несколько очевидных преимуществ при своём использовании:
- длительный срок службы без появления даже малейших конструктивных дефектов;
- большой запас прочности, позволяющий расположить на одной площадке дополнительную единицу оборудования;
- устойчивость в серьёзным механическим и вибрационным нагрузкам;
- строгое соответствие техническим нормативам.
Относительно последнего пункта стоит сказать, что размеры закладного изделия и его конструкция не расходится с типовыми чертежами из ОСТ 34-10-469 от 1989 года.
Требование при сварке частей детали
В ходе сварки элементов закладного изделия необходимо соблюдать расстояние зазора между листом опорным и бруском. По действующему нормативу он не должен превышать 0,5 мм в отношении 20% всей длины бруска. Если во линии сварки встречается отверстие с диаметром 8 — шов должен быть прерван.
Таблица 1. Основные характеристики плиты закладной ОСТ 34-10-469-89
Обозначение плиты закладной | Исполнение | L | В | b | b1 | l | nотв. | Масса, кг |
| 01 ОСТ 34-10-469-89 | 1 | 200 | 110 | 30 | 40 | 90 | 4 | 9,6 |
| 2 | 250 | 115 | 115 | 12,4 | ||||
| 3 | 180 | 15,5 | ||||||
| 4 | 350 | 110 | 165 | 16,9 | ||||
| 5 | 2 | 310 | 220 | 40 | 130 | 45 | 8 | 24,7 |
| 6 | 400 | 90 | 31 | |||||
| 7 | 450 | 115 | 34,7 | |||||
| 8 | 470 | 125 | 36,1 | |||||
| 09 ОСТ 34-10-469-89 | 560 | 160 | 43,9 |
Пример условного обозначения плиты закладной сварной несимметричной длиной 250 мм и шириной 180 мм:
Таблица 2
| Обозначение плиты закладной | Поз. 1 | Поз. 2 | Поз. 3 | ||||||||
| Лист опорный | Брусок | Ребро | |||||||||
| Кол. 1 | Кол. 2 | Кол. 1 | |||||||||
| Размеры в мм | Масса, кг | Размеры в мм | Масса, кг | Размеры в мм | Масса, кг | ||||||
| Ширина | Длина | Сечение | Длина | Ширина | Длина | ||||||
| 01 ОСТ 34-10-469-89 | 110 | 200 | 3,4 | 200 | 2,2 | 35 | 200 | 1,1 | |||
| 2 | 115 | 250 | 4,5 | 250 | 2,8 | 250 | 1,4 | ||||
| 3 | 180 | 7,1 | |||||||||
| 4 | 110 | 350 | 6 | 350 | 4 | 350 | 1,9 | ||||
| 5 | 220 | 310 | 10,7 | 310 | 4,7 | 310 | 1,7 | ||||
| 6 | 400 | 13,8 | 400 | 6 | 400 | 2,2 | |||||
| 7 | 450 | 15,5 | 450 | 6,3 | 450 | 2,5 | |||||
| 8 | 470 | 16,2 | 470 | 7,1 | 470 | 2,6 | |||||
| 09 ОСТ 34-10-469-89 | 580 | 20 | 580 | 8,7 | 580 | 3,2 | |||||
| Обозначение плиты закладной | Поз. 4 | Поз. 5 | Поз. 6 | ||||||||
| Ребро | Ребро | Упор | |||||||||
| Кол. 4 | |||||||||||
| Размеры в мм | Кол. | Масса, кг | Размеры в мм | Кол. | Масса, кг | Размеры в мм | Масса, кг | ||||
| Ширина | Длина | Ширина | Длина | Сечение | Длина | ||||||
| 01 ОСТ 34-10-469-89 | 35 | 50 | 1 | 0,27 | 35 | 40 | 1 | 0,22 | 12´12 | 40 | 0,05 |
| 2 | 55 | 0,3 | |||||||||
| 3 | 120 | 0,66 | |||||||||
| 4 | 55 | 0,3 | |||||||||
| 5 | 70 | 2 | 0,38 | 130 | 2 | 0,71 | |||||
| 6 | |||||||||||
| 7 | |||||||||||
| 8 | |||||||||||
| 09 ОСТ 34-10-469-89 | |||||||||||
Параметры плиты закладной несимметричной

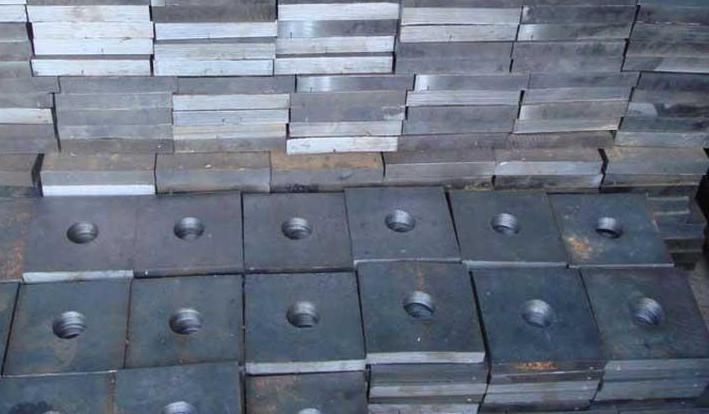

Закладные пластины и плиты, изготавливаемые заводом "Северо-Запад"
