Сальники набивные Ду 50 (ТМ.90)

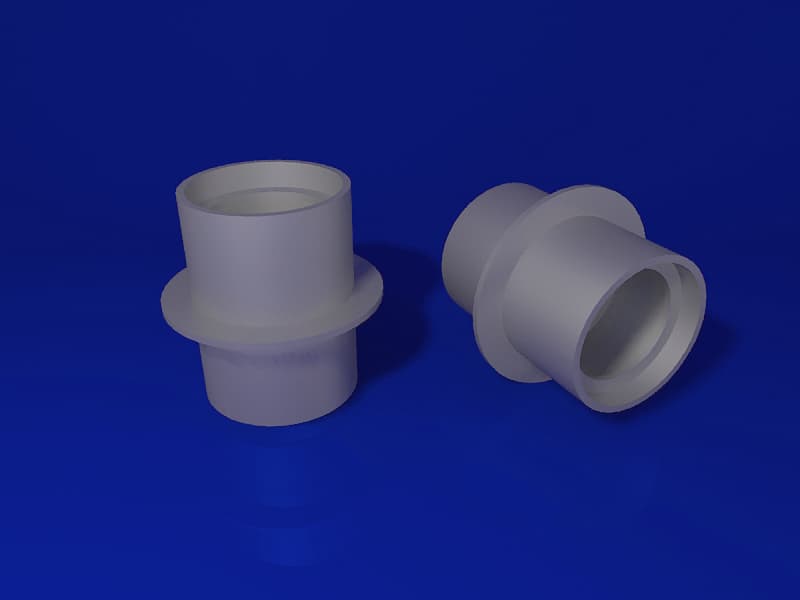

сальник тип 2



Наша компания изготавливает сальник набивной, который является уплотнителем для подвижных соединений различных механизмов и устройств.

Также его применяют для пропуска сквозь стены при строительстве различных зданий водопроводных или канализационных труб, т.е. в неагрессивных средах при температуре, которая не превышает +50градусов по Цельсию, и при давлении не более 0,1Мпа.

Цены на сальники набивные можно увидеть на сайте завода .

Чертеж сальника набивного Ду 50...1400 (ТМ.90)

Чертеж сальника





Сальники устанавливают на концах патрона для того, чтобы закрыть кольцевое пространство между патроном и трубопроводом, что необходимо для предохранения его от попадания различных загрязнений и влаги.



Сальник набивной необходимо выбирать  с таким учётом, чтобы длина его корпуса была равной, или же превышала толщину стены, через которую будет проходить труба. В целях предохранения корпуса от смещения его надёжно закрепляют и приваривают к рядом проходящему пруту арматуры (горизонтальному или вертикальному).



Наша продукция  изготавливается из высококачественных материалов, обеспечивающих прочность, долговечность и надежность в эксплуатации. Кроме того, вся продукция проходит тщательный контроль качества и соответствия требованиям технических норм и норм эксплуатации.

Сальники набивные ТМ 90.00 по серии 5.900-2. диаметрами от 50 до 1400 мм и длиной 300 мм

НаименованиеШифр сальниковDРазмеры набивных сальниковВес в кгГабаритный размер
D1D2D3D4SAIL1
ТМ 90.00Ду 5057.089.0114.0116.0185.04.5715207.0185х185х300
ТМ 90.01Ду 8089.0115.0140.0142.0215.04.5715208.7215х215х300
ТМ 90.02Ду 100108.0140.0165.0167.0240.04.57152010.4240х240х300
ТМ 90.03Ду 125133.0191.0219.0221.0290.067152017.9290х290х300
ТМ 90.04Ду 150159.0239.0245.0247.0345.0610152025.5345х345х300
ТМ 90.05Ду 200219.0239.0273.0275.0365.0610152020.6365х365х300
ТМ 90.06Ду 250273.0291.0325.0327.0395.0610152024.1395х395х300
ТМ 90.07Ду 300325.0382.0426.0428.0500.0615202042.5500х500х300
ТМ 90.08Ду 350377.0430.0478.0480.0550.0815202054.1550х550х300
ТМ 90.09Ду 400426.0484.0530.0532.0600.0715202057.3600х600х300
ТМ 90.10Ду 500530.0584.0630.0632.0735.0715202570.9735х735х300
ТМ 90.11Ду 600630.0672.0720.0722.0810.0815202582.1810х810х300
ТМ 90.12Ду 700720.0772.0820.0823.0920.0815203098.9920х920х300
ТМ 90.13Ду 800820.0872.0920.0923.01030.08152030112.31030х1030х300
ТМ 90.14Ду 900920.0972.01020.01023.01130.08152030124.11130х1130х300
ТМ 90.15Ду 10001020.01070.01120.01123.01230.09152030144.51230х1230х300
ТМ 90.16Ду 12001220.01270.01320.01323.01430.09152030171.31430х1430х300
ТМ 90.17Ду 14001420.01470.01520.01523.01630.09152030198.11630х1630х300
