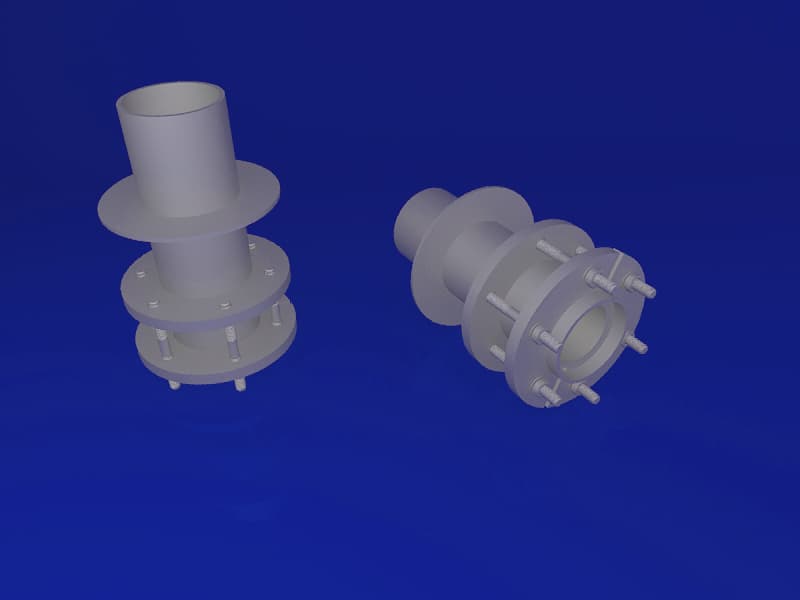

Сальники нажимные Ду 50 (ТМ-95)

сальник нажимной Ду



Наша компания предлагает вашему вниманию сальники нажимные, которые используются при  пропуске металлических труб с условным проходом трубопровода от диаметра 50мм  до 1400 мм.

Нами выпускаются два основных климатических исполнения сальников для использования в неагрессивной среде:

  • для эксплуатации при температуре внешней среды от -40 до +40 ºС – У1;
  • для эксплуатации при температуре внешней среды от -60 до +40 ºС – ХЛ.

Цены на сальники нажимные можно увидеть на сайте завода .

Чертеж сальника нажимного Ду 50... Ду 1400 (ТМ-95)



Сальник нажимной мы изготавливаем из сталей и сплавов самых  разных марок, в зависимости от типа вещества, который планируется транспортировать по данному трубопроводу и ожидаемых климатических условий эксплуатации.

Его выбирают  таким образом, чтобы толщина стены, через которую он будет продеваться, была меньше или равна длине корпуса сальника. Корпус самого сальника монтируется в опалубку при её бетонировании. В целях предохранения от возможных повреждений его приваривают к вертикальной или горизонтальной арматуре, которая обычно проходит  рядом.

Во время закладки корпуса сальника в стену здания или сооружения, в резьбовое отверстие фланца сальника ставят временные пробки, изготавливаемые из каната, пеньки и иных материалов.

НаименованиеШифр сальниковDРазмеры набивных сальниковВес в кгГабаритный размер
D1D2D3D4D5II1nd
ТМ 95.00.00.00Ду 5057.059.0170.0130.084.087.050906М1611.0170х1705х590
ТМ 95.00.00.01Ду 8089.091.0200.0160.0115.0119.050906М1614.0200х220х590
ТМ 95.00.00.02Ду 100108.0110.0220.0180.0134.0138.050906М1616.0220х220х590
ТМ 95.00.00.03Ду 125133.0135.0260.0210.0158.0162.050906М1620.0260х260х590
ТМ 95.00.00.04Ду 150159.0162.0290.0240.0184.0188.050906М1623.0290х290х590
ТМ 95.00.00.05Ду 200219.0222.0345.0300.0242.0246.050906М1628.5345х345х590
ТМ 95.00.00.06Ду 250273.0278.0400.0360.0302.0306.050906М1643.0400х400х590
ТМ 95.00.00.07Ду 300325.0330.0450.0410.0354.0358.050906М1649.5450х450х590
ТМ 95.00.00.08Ду 350377.0382.0505.0462.0405.0410.050906М1657.5505х505х590
ТМ 95.00.00.09Ду 400426.0432.0555.0510.0452.0458.0501008М2070.0555х555х600
ТМ 95.00.00.10Ду 500530.0536.0690.0640.0565.0572.05010010М2096.0690х690х600
ТМ 95.00.00.11Ду 600630.0636.0790.0740.0665.0672.05010010М20113.0790х790х600
ТМ 95.00.00.12Ду 700720.0726.0880.0830.0755.0762.05010012М20127.0880х880х600
ТМ 95.00.00.13Ду 800820.0826.01000.0940.0855.0862.05010012М24193.01000х1000х600
ТМ 95.00.00.14Ду 900920.0927.01100.01050.0955.0962.05010014М24215.01100х1100х600
ТМ 95.00.00.15Ду 10001020.01027.01200.01135.01055.01062.06012014М27256.01135х1135х620
ТМ 95.00.00.16Ду 12001220.01228.01400.01335.01255.01262.06012020М27303.01400х1400х620
ТМ 95.00.00.17Ду 14001420.01429.01600.01535.01455.01462.06012020М27350.01600х1600х620

Применяемые нашей компанией современные технологии позволяют производить сальники нажимные в полном соответствии с требованиями  заказчика.

Мы ценим свою работу и для нас важно, чтобы, обратившись к нам за помощью, вы навсегда сохранили желание обратиться к нам снова!
