На сегодняшний день качество каждой детали напрямую влияет на надежность всей конструкции. Наиболее часто в строительстве используются железобетонные конструкции, которые могут быть сборно-монолитными или сборными. Соединяются такие конструкции с помощью закладных деталей.
Закладные детали – это изделия из металла, которые могут быть различной формы с наваренными на них металлическими анкерами. Закладываются они до начала бетонирования конструкций с целью соединить их.
Наш завод не один год занимается выпуском закладных деталей серии 3.407.9-158. Производятся они согласно нормативно-технической документации для изделий такого типа. При этом мы учитываем все пожелания заказчика, например, марку стали, тип покрытия и способ упаковки готовой продукции.
Закладные сваи являются технологически простыми деталями, и к ним не выдвигаются жесткие требования в точности производства. Однако чаще всего таких деталей нужно сделать много и мы всегда придерживаемся оговоренных сроков.
Завод металлоконструкций производит несколько типов закладных изделий типа 3.407.9-158:
- Винтовой анкер в сборе;
- Изделие ВАС30-4,0; 4,5;
- Изделие ВАС50, 70, 85;
- Изделие ВАС85-4,0; 4,5-2;
- Изделие ВС30-4,0; 4,5.
Изделие закладное винтовой анкер в сборе
Чертеж винтового анкера в сборе
Изделие закладное ВАС30-4,0;4,5
Чертеж изделия закладного ВАС30-4,0; 4,5
Анкер в сборе и изделие закладное ВС30-4,0; 4,5 обладают похожей конструкцией и применяются для укрепления фундаментов, стен, подвалов, столбов и так далее. Они погружаются в грунт на определенную глубину, в зависимости от необходимости.
Изделия ВАС30-4,0; 4,5 ВАС50, 70, 85 и ВАС85-4,0; 4,5-2; обладают другой конструкцией, но принцип работы и назначение схоже с предыдущими моделями.

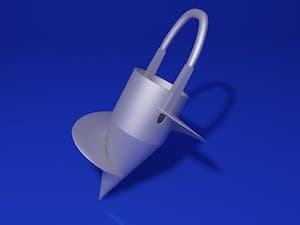

Изделие закладное ВАС50,70,85

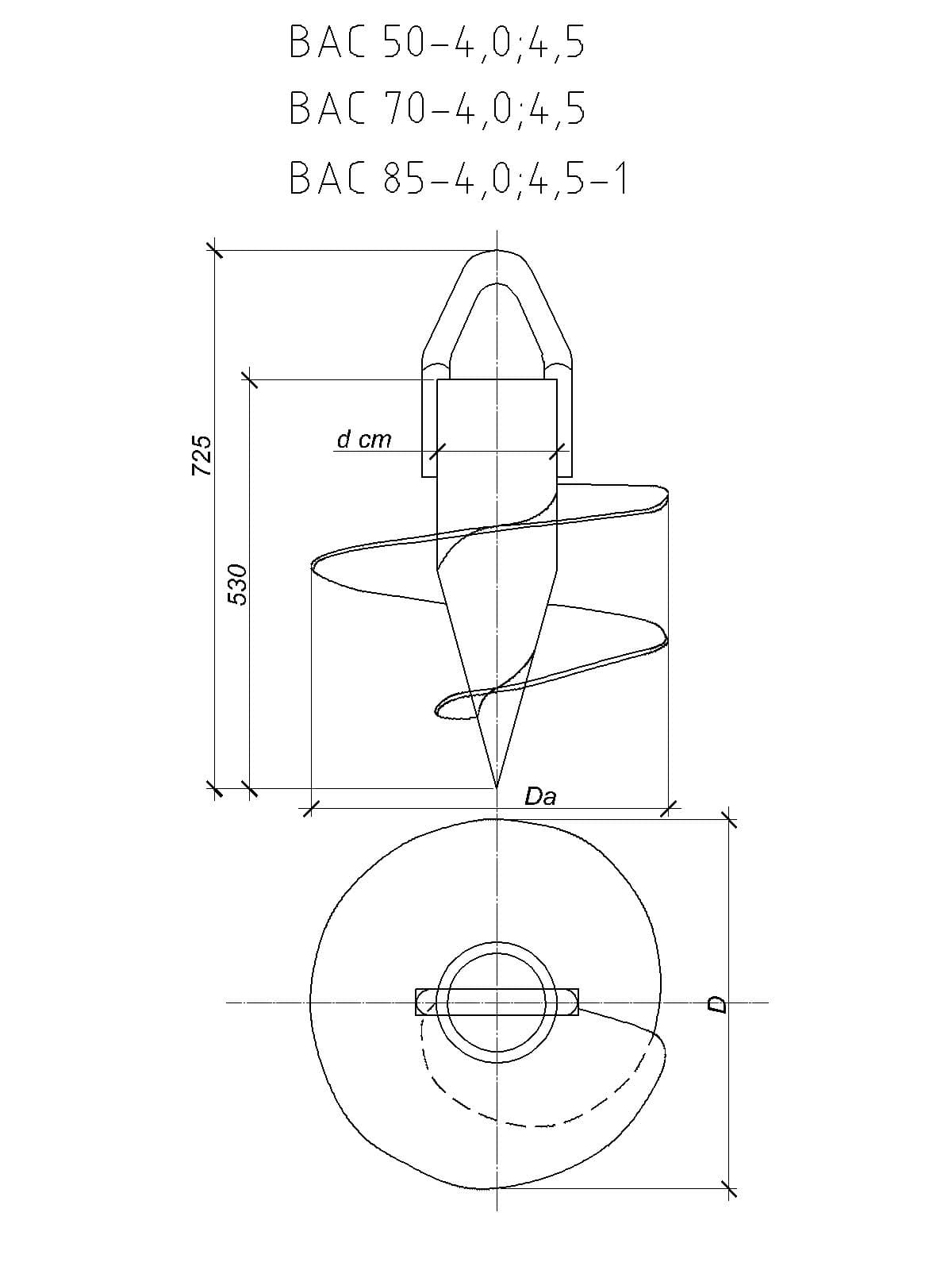

Чертеж изделия закладного ВАС 50, 70, 85
Изделие закладное ВС30-4,0;4,5

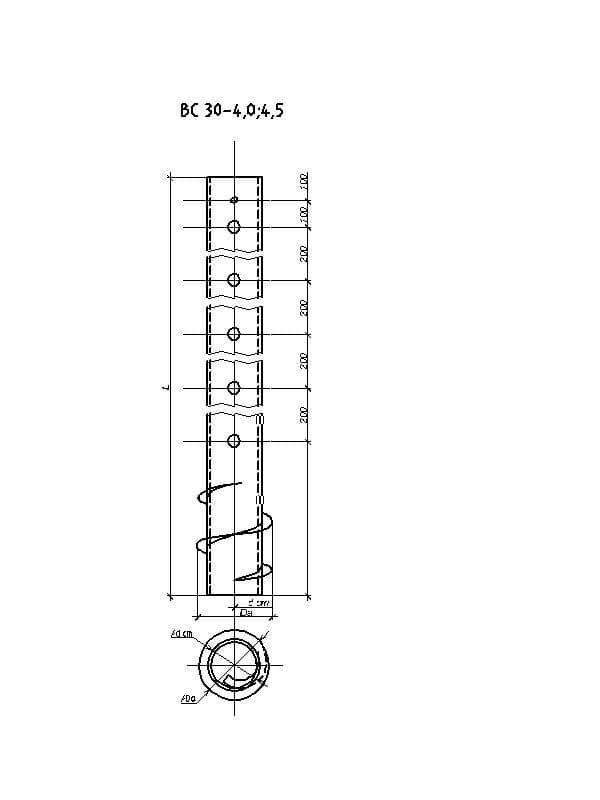

Чертеж изделия ВС 30-4,0; 4,5
| Марка | ВАС 30-4,0; ВАС30-4,5 |
ВАС 50-4,0 ВАС 50-4,5 |
63,5 |
ВАС 85-4,0-1 ВАС 85-4,5-1 |
ВАС 85-4,0-2; ВСА 85-4,5-2 |
|
Прочность анкера по материалу, кН |
500 | 500 | 63,5 | 250 | 500 |
|
Диаметер лопасти, Dа, мм |
300 | 500 | 63,5 | 850 | 850 |
|
Диаметер ступицы, d cm мм |
219 | 63,5 | 168 | ||
| Масса, кг | 40,8 | 43,8 | 63,5 | 101,8 | 103,3 |
| ВС 30-4,0 | ВС 30-4,5 |
ВС 50-4,0 ВС 50-4,5 ВС 50-5,5 |
ВС 85-4,0-1 ВС 85-4,5-1 ВС 85-5,5-1 |
ВС 85-4,0-2 ВС 85-4,5-2 ВС 85-5,5-2 |
ВС 85-4,0-3 ВС 85-4,5-3 ВС 85-5,5-3 |
||||||||
| 4,5 | 5,0 | 4,5 | 5,0 | 6,0 | 4,5 | 5,0 | 6,0 | 4,5 | 5,0 | 6,0 | 4,5 | 5,0 | 6,0 |
| 300 | 500 | 850 | |||||||||||
| 219 | |||||||||||||
| 500 | 500 | 250 | 500 | 750 | |||||||||
| 241,9 | 271,9 | 262,4 | 288,8 | 339,7 | 367 | 397,7 | 458,9 | 363,5 | 394 | 455,4 | 388 | 418,7 | 479,9 |
Все данные детали наш завод произведет в нужном количестве и в указанный срок, при этом качество будет отвечать всем выдвигаемым нормам.
Дополнительные материалы:
- Цены на закладные детали
- Фотогалерея- Винтовые сваи
- Что такое буронабивные сваи?
- Металлический фундамент
Цены на сваи по серии 3.407.9-158
| марка сваи | условное обозначение сваи при заказе | длина сваи, м | диаметр ствола, мм | диаметр лопасти, мм | масса, кг | ед. изм | цена (сталь20), руб/шт с НДС | цена (09Г2С), руб/шт с НДС |
| 0–168–4 | ВСЛ.4.168.09г2С.500.35Л | 4 | 168х10 | 500 | 184 | шт | 23 169,00 | 24 656,00 |
| ВСЛ 500–168–5 | ВСЛ.5.168.09г2С.500.35Л | 5 | 168х10 | 500 | 223 | шт | 27 010,00 | 28 745,00 |
| ВСЛ 500–168–6 | ВСЛ.6.168.09г2С.500.35Л | 6 | 168х10 | 500 | 262 | шт | 30 975,00 | 32 834,00 |
| ВСЛ 500–168–7 | ВСЛ.7.168.09г2С.500.35Л | 7 | 168х10 | 500 | 301 | шт | 34 816,00 | 36 922,00 |
| ВСЛ 500–168–8 | ВСЛ.8.168.09г2С.500.35Л | 8 | 168х10 | 500 | 340 | шт | 38 657,00 | 41 011,00 |
| ВСЛ 500–168–9 | ВСЛ.9.168.09г2С.500.35Л | 9 | 168х10 | 500 | 379 | шт | 42 498,00 | 45 100,00 |
| ВСЛ 500–168–10 | ВСЛ.10.168.09г2С.500.35Л | 10 | 168х10 | 500 | 418 | шт | 46 339,00 | 49 188,00 |
| ВСЛ 500–168–11 | ВСЛ.11.168.09г2С.500.35Л | 11 | 168х10 | 500 | 457 | шт | 50 179,00 | 53 277,00 |
| ВСЛ 500–168–12 | ВСЛ.12.168.09г2С.500.35Л | 12 | 168х10 | 500 | 496 | шт | 53 772,60 | 56 994,00 |
| ВСЛ 850–168–4 | ВСЛ.4.168.09г2С.850.35Л | 4 | 168х10 | 850 | 232 | шт | 28 993,00 | 30 727,00 |
| ВСЛ 850–168–5 | ВСЛ.5.168.09г2С.850.35Л | 5 | 168х10 | 850 | 271 | шт | 32 710,00 | 34 568,00 |
| ВСЛ 850–168–6 | ВСЛ.6.168.09г2С.850.35Л | 6 | 168х10 | 850 | 310 | шт | 36 427,00 | 38 533,00 |
| ВСЛ 850–168–7 | ВСЛ.7.168.09г2С.850.35Л | 7 | 168х10 | 850 | 349 | шт | 40 267,00 | 42 622,00 |
| ВСЛ 850–168–8 | ВСЛ.8.168.09г2С.850.35Л | 8 | 168х10 | 850 | 388 | шт | 43 984,00 | 46 587,00 |
| ВСЛ 850–168–9 | ВСЛ.9.168.09г2С.850.35Л | 9 | 168х10 | 850 | 427 | шт | 47 578,00 | 50 427,00 |
| ВСЛ 850–168–10 | ВСЛ.10.168.09г2С.850.35Л | 10 | 168х10 | 850 | 466 | шт | 51 171,00 | 54 144,00 |
| ВСЛ 850–168–11 | ВСЛ.11.168.09г2С.850.35Л | 11 | 168х10 | 850 | 505 | шт | 54 764,00 | 57 985,00 |
| ВСЛ 850–168–12 | ВСЛ.12.168.09г2С.850.35Л | 12 | 168х10 | 850 | 544 | шт | 58 357,00 | 61 826,00 |
| ВСЛ 500–219–4 | ВСЛ.4.219.09г2С.500.35Л | 4 | 219х10 | 500 | 234 | шт | 29 240,00 | 31 099,00 |
| ВСЛ 500–219–5 | ВСЛ.5.219.09г2С.500.35Л | 5 | 219х10 | 500 | 286 | шт | 34 320,00 | 36 427,00 |
| ВСЛ 500–219–6 | ВСЛ.6.219.09г2С.500.35Л | 6 | 219х10 | 500 | 337 | шт | 39 276,00 | 41 754,00 |
| ВСЛ 500–219–7 | ВСЛ.7.219.09г2С.500.35Л | 7 | 219х10 | 500 | 389 | шт | 44 356,00 | 47 082,00 |
| ВСЛ 500–219–8 | ВСЛ.8.219.09г2С.500.35Л | 8 | 219х10 | 500 | 441 | шт | 49 436,00 | 52 410,00 |
| ВСЛ 500–219–9 | ВСЛ.9.219.09г2С.500.35Л | 9 | 219х10 | 500 | 493 | шт | 54 392,00 | 57 737,00 |
| ВСЛ 500–219–10 | ВСЛ.10.219.09г2С.500.35Л | 10 | 219х10 | 500 | 544 | шт | 59 472,00 | 63 065,00 |
| ВСЛ 500–219–11 | ВСЛ.11.219.09г2С.500.35Л | 11 | 219х10 | 500 | 596 | шт | 64 428,00 | 68 393,00 |
| ВСЛ 500–219–12 | ВСЛ.12.219.09г2С.500.35Л | 12 | 219х10 | 500 | 648 | шт | 69 632,00 | 73 844,00 |
| ВСЛ 850–219–4 | ВСЛ.4.219.09г2С.850.35Л | 4 | 219х10 | 850 | 340 | шт | 45 595,00 | 48 445,00 |
| ВСЛ 850–219–5 | ВСЛ.5.219.09г2С.850.35Л | 5 | 219х10 | 850 | 392 | шт | 50 427,00 | 53 525,00 |
| ВСЛ 850–219–6 | ВСЛ.6.219.09г2С.850.35Л | 6 | 219х10 | 850 | 443 | шт | 55 135,00 | 58 480,00 |
| ВСЛ 850–219-7 | ВСЛ.7.219.09г2С.850.35Л | 7 | 219х10 | 850 | 495 | шт | 59 844,00 | 63 560,00 |
| ВСЛ 850–219–8 | ВСЛ.8.219.09г2С.850.35Л | 8 | 219х10 | 850 | 547 | шт | 64 676,00 | 68 640,00 |
| ВСЛ 850–219–9 | ВСЛ.9.219.09г2С.850.35Л | 9 | 219х10 | 850 | 598 | шт | 69 508,00 | 73 720,00 |
| ВСЛ 850–219–10 | ВСЛ.10.219.09г2С.850.35Л | 10 | 219х10 | 850 | 650 | шт | 74 340,00 | 78 800,00 |
| ВСЛ 850–219–11 | ВСЛ.11.219.09г2С.850.35Л | 11 | 219х10 | 850 | 701 | шт | 78 924,00 | 83 756,00 |
| ВСЛ 850–219–12 | ВСЛ.12.219.09г2С.850.35Л | 12 | 219х10 | 850 | 753 | шт | 83 756,00 | 88 836,00 |
| ВСЛ 850–325–4 | ВСЛ.4.325.09г2С.850.35Л | 4 | 325х10 | 850 | 432 | шт | 58 729,00 | 62 322,00 |
| ВСЛ 850–325–5 | ВСЛ.5.325.09г2С.850.35Л | 5 | 325х10 | 850 | 509 | шт | 66 163,00 | 70 251,00 |
| ВСЛ 850–325–6 | ВСЛ.6.325.09г2С.850.35Л | 6 | 325х10 | 850 | 587 | шт | 73 720,00 | 78 180,00 |
| ВСЛ 850–325–7 | ВСЛ.7.325.09г2С.850.35Л | 7 | 325х10 | 850 | 665 | шт | 81 154,00 | 86 110,00 |
| ВСЛ 850–325–8 | ВСЛ.8.325.09г2С.850.35Л | 8 | 325х10 | 850 | 742 | шт | 88 588,00 | 93 916,00 |
| ВСЛ 850–325–9 | ВСЛ.9.325.09г2С.850.35Л | 9 | 325х10 | 850 | 820 | шт | 96 146,00 | 101 970,00 |
| ВСЛ 850–325–10 | ВСЛ.10.325.09г2С.850.35Л | 10 | 325х10 | 850 | 898 | шт | 103 580,00 | 109 899,00 |
| ВСЛ 850–325–11 | ВСЛ.11.325.09г2С.850.35Л | 11 | 325х10 | 850 | 975 | шт | 111 014,00 | 117 705,00 |
| ВСЛ 850–325–12 | ВСЛ.12.325.09г2С.850.35Л | 12 | 325х10 | 850 | 1052 | шт | 118 448,00 | 125 635,00 |
| ВСЛМ 300-219-4 | ВСЛМ 4.219.09г2С.300.35Л | 4 | 219х10 | 300 | 232 | шт | 28 993,00 | 30 851,00 |
| ВСЛМ 300-219-5 | ВСЛМ 5.219.09г2С.300.35Л | 5 | 219х10 | 300 | 283 | шт | 33 825,00 | 35 931,00 |
| ВСЛМ 300-219-6 | ВСЛМ 6.219.09г2С.300.35Л | 6 | 219х10 | 300 | 334 | шт | 38 657,00 | 41 010,00 |
| ВСЛМ 300-219-7 | ВСЛМ 7.219.09г2С.300.35Л | 7 | 219х10 | 300 | 386 | шт | 43 489,00 | 46 215,00 |
| ВСЛМ 300-219-8 | ВСЛМ 8.219.09г2С.300.35Л | 8 | 219х10 | 300 | 437 | шт | 48 321,00 | 51 295,00 |
| ВСЛМ 300-219-9 | ВСЛМ 9.219.09г2С.300.35Л | 9 | 219х10 | 300 | 488 | шт | 53 153,00 | 56 375,00 |
| ВСЛМ 300-219-10 | ВСЛМ 10.219.09г2С.300.35Л | 10 | 219х10 | 300 | 540 | шт | 57 985,00 | 61 578,00 |
| ВСЛМ 300-219-11 | ВСЛМ 11.219.09г2С.300.35Л | 11 | 219х10 | 300 | 591 | шт | 62 817,00 | 66 658,00 |
| ВСЛМ 300-219-12 | ВСЛМ 12.219.09г2С.300.35Л | 12 | 219х10 | 300 | 642 | шт | 67 649,00 | 71 738,00 |
| ВСЛМ 405-325-4 | ВСЛМ 4.325.09г2С.405.35Л | 4 | 325х10 | 405 | 351 | шт | 49 560,00 | 52 534,00 |
| ВСЛМ 405-325-5 | ВСЛМ 5.325.09г2С.405.35Л | 5 | 325х10 | 405 | 428 | шт | 56 622,00 | 60 091,00 |
| ВСЛМ 405-325-6 | ВСЛМ 6.325.09г2С.405.35Л | 6 | 325х10 | 405 | 505 | шт | 63 684,00 | 67 525,00 |
| ВСЛМ 405-325-7 | ВСЛМ 7.325.09г2С.405.35Л | 7 | 325х10 | 405 | 583 | шт | 70 747,00 | 75 083,00 |
| ВСЛМ 405-325-8 | ВСЛМ 8.325.09г2С.405.35Л | 8 | 325х10 | 405 | 660 | шт | 77 933,00 | 82 641,00 |
| ВСЛМ 405-325-9 | ВСЛМ 9.325.09г2С.405.35Л | 9 | 325х10 | 405 | 737 | шт | 84 871,00 | 90 075,00 |
| ВСЛМ 405-325-10 | ВСЛМ 10.325.09г2С.405.35Л | 10 | 325х10 | 405 | 815 | шт | 92 182,00 | 97 757,00 |
| ВСЛМ 405-325-11 | ВСЛМ 11.325.09г2С.405.35Л | 11 | 325х10 | 405 | 892 | шт | 99 120,00 | 105 191,00 |
| ВСЛМ 405-325-12 | ВСЛМ 12.325.09г2С.405.35Л | 12 | 325х10 | 405 | 969 | шт | 106 306,00 | 112 749,00 |
