Ванночки для ванной сварки

Заказать

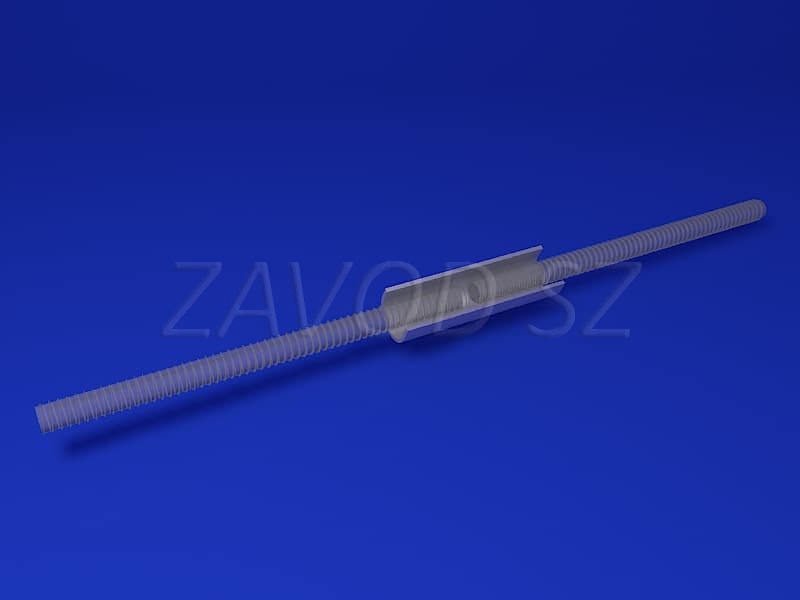

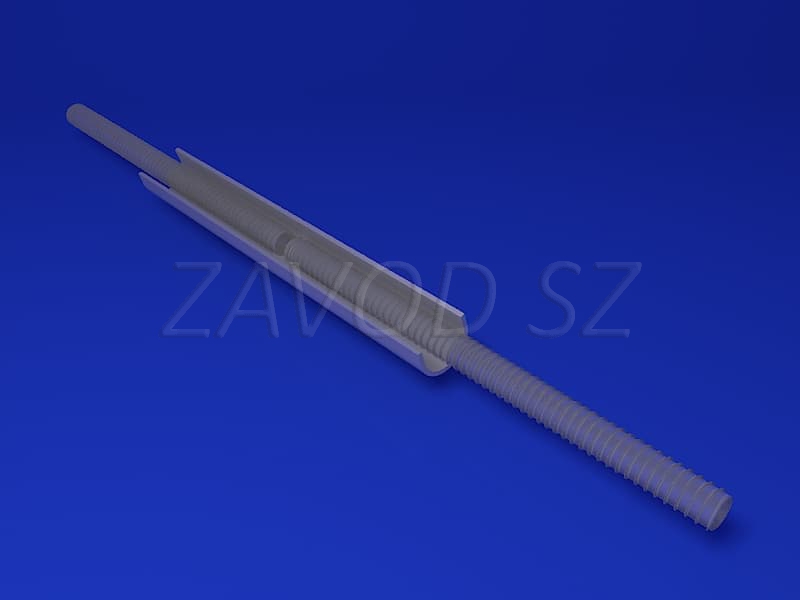

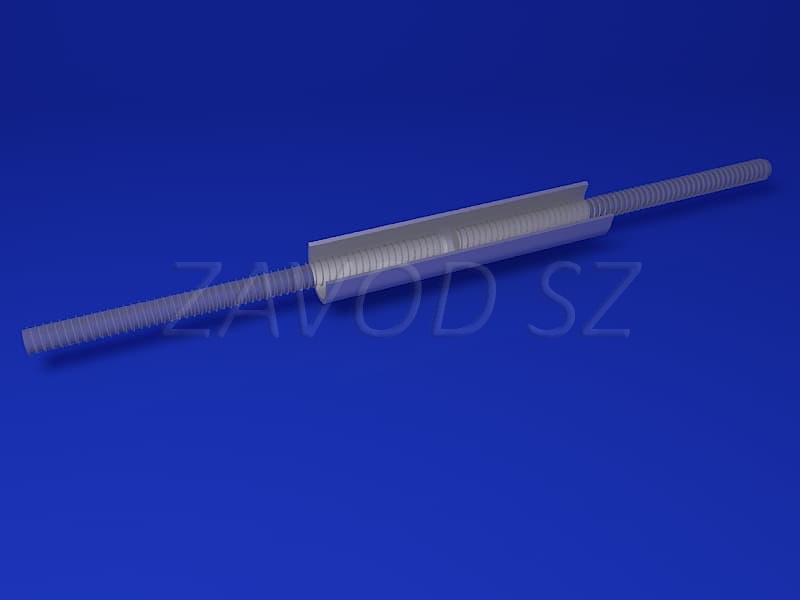

Ванночки для сварки (другое название устройства – «скоба-накладка») – специальные приспособления для стыковки арматурных стержней длиной, превышающей длину проката. Накладки изготавливаются из стали (или меди) и имеют U-образное сечение. Требования к форме, материалам и техническим параметрам изделия изложены в ГОСТ 14098 91.

Сфера применения ванночек – строительство объектов из железобетона, сооружение арматурных каркасов, возведение зданий различного назначения. Ванночка для ванной сварки используется для вертикального и горизонтального соединения. Данный способ обеспечивает необходимые параметры жесткости и прочности, позволяет при необходимости нарастить металлокаркас. При использовании вкладышей эти приспособления дают возможность сваривать встык стержни разного диаметра.

Тип Диаметр арматуры, мм Параметры ванночки, мм Для класса арматуры
h l s Масса 1 шт., кг
Тип 1 16 25 75 6     0,21   AI,AII,AIII
18 27 80 6     0,24   AI,AII,AIII
20 30 80 6     0,28   AI,AII,AIII
20 30 95 6     0,32   AI,AII,AIII
Тип 2 22 33 100 6     0,36   AI,AII,AIII
25 35 100 6     0,40   AI,AII,AIII
25 37 115 6     0,48   AI,AII,AIII
28 40 120 6     0,55   AI,AII,AIII
Тип 3 28 42 130 8     0,81   AI,AII,AIII
32 40 170 8     1,18   AI,AII,AIII
32 42 150 8     0,96   AI,AII,AIII
Тип 4 36 50 170 8     1,28   AI,AII,AIII
36 52 160 8     1,23   AI,AII,AIII
40 56 170 8     1,41   AI,AII,AIII
40 56 180 8     1,50   AI,AII,AIII

Первооткрывателем применения ванночек для сварки арматуры стал рабочий Улесов. Новаторская технология была опробована при возведении крупных советских гидроэлектростанций и была признана высокоэффективной. Дугообразные скобы позволили использовать электрическую мощность, троекратно превышающую допустимые параметры ручной дуговой сварки.

В современной строительной практике используются три типа сварки для стыковки арматуры:

  • ручная;
  • полуавтоматическая;
  • электрошлаковая в остающейся форме.

Завод металлоконструкций Северо-Запад производит ванночки для сварки арматуры всех типов и размеров, реализует продукцию по выгодной отпускной цене.

Чертеж ванночки ГОСТ 14098-91 готовой. Тип 1

ванночка для сварки тип-1 Чертеж ванночки для сварки тип-1

Чертеж ванночки ГОСТ 14098-91 готовой. Тип 2

Ванночки для сварки. Тип-2 чертеж ванночки готовой тип-2

Чертеж ванночки ГОСТ 14098-91 готовой. Тип 3

Ванночка для сварки тип-3 Чертеж ванночки для сварки тип-3

Чертеж ванночки ГОСТ 14098-91 готовой. Тип 4

Ванночки для сварки тип-4 Чертеж ванночки для сварки тип-4

Ванночки для сварки продаются партиями любого объема со склада в Санкт-Петербурге. Предусмотрена доставка по России. Предоставляем консультации специалистов, помощь в подборе типа скобы и вкладыша, изготовление изделий по чертежу заказчика.

Чтобы оформить заказ на покупку или изготовление индивидуальной партии, свяжитесь с нами по телефону или оставьте заявку на сайте.

готовые ванночки для сварки ящик с ванночками для сварки
