Современные линии электропередач имеют в своём составе основные и дополнительные элементы, необходимые для эксплуатации в штатном режиме. Для фиксации и поддержки проводов применяется специальный элемент конструкции – траверсы. Они создаются из металла и применяются в ходе монтажа ВЛ. Их основная функциональность сводится к поддержке и креплению проводов на изоляторах. Эти изделия крепятся к деревянным и железобетонным опорам. Все виды конструкций должны находиться в полном соответствии со стандартами качества, безопасности и надёжности.
Типы траверс
Металлические конструкции, необходимые для фиксации и поддержки на стойках проводов, относятся к нескольким категориям. Траверсы ТН применяются на низковольтных линиях, которые рассчитаны на напряжение до 0,4 кВ. В целях монтажа высоковольтных ВЛ используются конструкции ТМ, производимые из наиболее прочных марок стали. Траверсы монтируются на анкерные, концевые и промежуточные виды опор с прямоугольным или круглым сечением. К металлическим конструкциям ТН и ТМ допустимо крепление самонесущих изолированных и неизолированных проводов.
Самой распространённой остаётся серия ТМ, поскольку она идёт на прокладку высоковольтных линий электропередач. Сами траверсы могут быть с одинарным (ТМ1) или двойным (ТМ3) креплением. В конструкции может быть заложено использование изолирующих натяжных подвесок, что характерно для опор анкерного типа (ТМ6). Продукция должна быть сертифицирована, а на различные детали обязательно даётся официальная гарантия изготовителя, подтверждающая надежность и долговечность опор.
Серия траверсов, её особенность и тип монтажа.
- Траверсы ТМ1, разрабатываются для одиночной фиксации проводов при монтаже промежуточных опор на расстоянии от населённых пунктов. Особенностью конструкции является наличие штырей для изолирующих элементов.
- Траверсы ТМ3, применяются для создания двойной фиксации токопроводящих элементов. Возможно использование в населённой местности. Также имеются штыри под изоляторы. Монтаж выполняется с применением хомутов.
- Траверсы ТМ6, в которых токопроводящие кабели подлежат фиксации с помощью натяжных подвесок. Применяются при монтаже опор анкерного вида. Также используются петли, оснащённые особыми серьгами, и штыри для изоляции.
Следует обратить внимание на то, что применяются и другие типы траверс для ЛЭП. Их конструкции также отличаются своими техническим характеристиками.
Преимущества использования и применяемые методы изготовления траверс ТМ

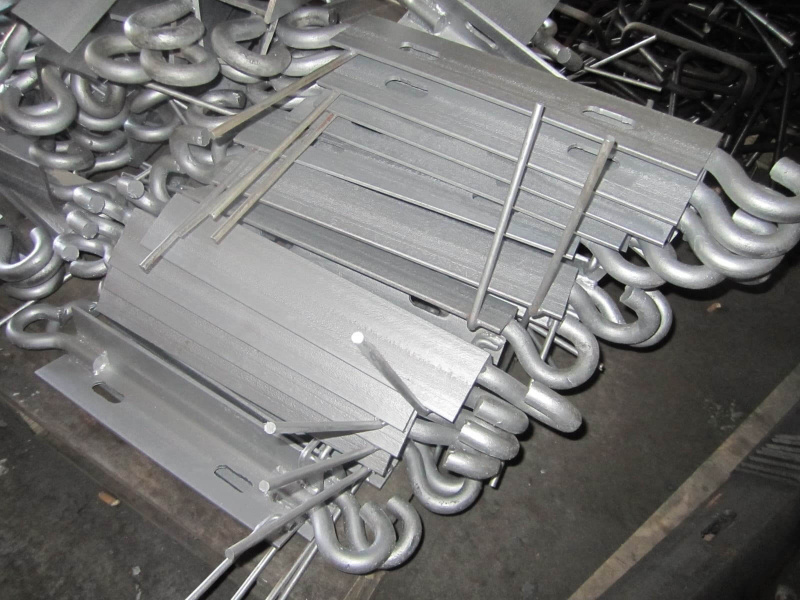

Для разработки и создания данных конструкций, использующихся для монтажа систем передачи электроэнергии, применяется конструкционная сталь. Основным преимуществом данного материала является способность выдерживать большие механические и вибрационные нагрузки, а также наиболее сложный температурный режим. Для улучшения способности сопротивляться разрушительному воздействию влажности изделия оцинковываются. Это позволяет эксплуатировать траверсы в течение 30-40 лет без образования угрожающей коррозии.
В создании траверс применяются низколегированные или конструкционные марки стали. Для защиты изделий от влажности на них может наноситься полимерное или лакокрасочное покрытие. Возможно и использование метода оцинковки, для чего служит применение гальванического способа или конструкцию помещают в расплавленный цинк. Защитное покрытие должно достигать толщины не менее 35 мкм.
Траверсы ТМ нужны для установки штыревых и фарфоровых изоляторов, разъединителей, распределительных деталей ВЛ. Каждый штырь крепится к конструкции с помощью сварки, выполняемой в аргоновой среде. В процессе используются автоматические сварочные установки. Изделия позволяют решать множество взаимосвязанных задач:
- монтаж изоляторов из фарфора и стекла;
- монтаж распределительных элементов ВЛ;
- создание разъединителей.
Особенности конструкции варьируются в зависимости от предназначения и марки. Чаще всего это металлический уголок или же скоба из полосы, к которой крепятся штыри, нужные для монтажа изоляторов.
Конструкционные особенности
Изделия используются для крепления и наращивания высоты линии за счет стойки. Это обеспечивает возможность проектировать и строить ВЛ без риска их цепляния за строения, зелёные насаждения и любые другие объекты. Их применение служит созданию дополнительной изоляции. В конструкцию входят корпус, круг, штыри и изоляторы, полосы, серьги СРС и соединительные элементы.
Поставляются траверсы совместно с метизами, а хомуты для крепления к опорам нужно приобретать автономно.
Основные виды траверсов
Используется несколько видов траверс, которые обладают различными характеристиками:
- одинарное крепление;
- двойное крепление;
- подвесной тип крепления.
Третий тип часто применяется для создания поворотных и анкерных опор концевого характера. В виде основных крепежных узлов используются серьги СРС. Само крепление траверс к опоре делается с помощью специальных хомутов, форма которых зависит от формы поперечного сечения опоры.
Правила выбора траверс ТМ
Данные металлические конструкции подбираются специалистами ещё в ходе проектирования. При этом учитываются:
- максимальная расчетная нагрузка в ходе установки и практическом использовании линии;
- материал изготовления опоры;
- уровень номинального напряжения;
- марка применяемых изоляторов.
Вид подходящих траверс ТМ, их технологические параметры приводятся в проектной документации. Кроме этого, в проект должны быть включены инструкции монтажа.
