Оборудование, работающее при тяжелых условиях, требует защиты от чрезмерного износа, негативного воздействия высоких температур, механических повреждений, химических воздействий. Особенно это касается барабанов мельниц, ковшей, используемых в металлургии, металлургических печей, топок котлов. В качестве одного из основных защитных элементов выступает футеровка – специальные футеровочные плиты, бронеплиты. Бронеболты или футеровочные болты необходимы для закрепления футеровки.
Особенности

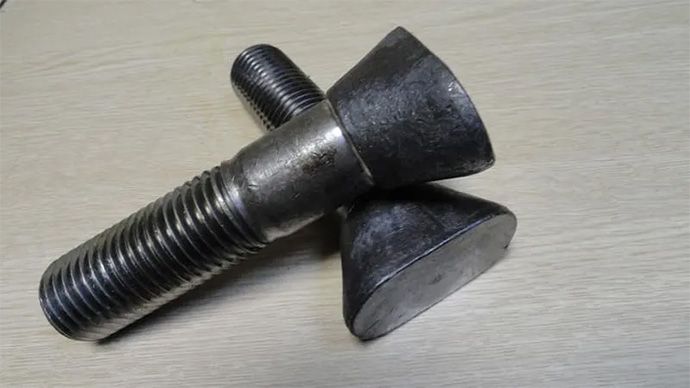

Футеровочные болты представляют собой крепежный элемент в совокупности с гайками. Крепежный элемент имеет потайную головку круглой, овальной или квадратной формы. Потайная головка является обязательной, поскольку необходимо, чтобы части болтов не выступали над футеровочными плитами. В противном случае возможен быстрый износ, деформация крепежа.
Главное назначение болтов – крепление футеровки. Бронеплиты могут изготавливаться из резины, стали или чугуна. В зависимости от производителя оборудования посадочные места под крепления футеровки могут быть разными, поэтому бронеболты выпускаются разного диаметра. Наиболее распространенными считаются M30, M36, а также болты типоразмеров M16-M48. Намного реже – M52, M56, M64.
Применение футеровочных болтов
В основном футеровочные болты используются для оборудования горнодобывающей промышленности для защиты корпуса трубных и шаровых мельниц. При вращении барабана стальные шары или цилиндры помимо измельчения горных пород также оказывают существенное механическое воздействие на стенки барабана. Предотвратить ускоренный износ позволяет футеровка. Болты с потайными головками закрепляют бронеплиты.
Также бронеболты нашли применение при креплении футеровки в:
- травильных ваннах;
- химических аппаратах;
- печах.
Футеровка может крепиться с помощью болтов не только изнутри, но и снаружи оборудования, объекта. В зависимости от характера воздействий на бронеплиты выбирают болты из углеродистых, нержавеющих или жаростойких сталей. Допускается применение марок Ст 3, 10, 40Х, 09Г2С, 12Х15Г9НД, 10Г2С1 и др.
Область применения футеровочных болтов также определяется и их классом прочности. Бронеболты выпускаются класса от 3.6 до 12.9.
Посредством болтов можно закреплять каждую бронеплиту или через 2 ряда бронеплит.
