Сальники – металлические детали, используемые для пропуска труб через стены и плиты перекрытий здания при горизонтальной и вертикальной прокладке инженерных коммуникаций соответственно. Также применяются при подземной, наземной прокладке, в сухих и мокрых грунтах, при пропуске через горизонтальные колодцы под автомобильными дорогами. Подбирать сальники для труб для надежной долговечной эксплуатации инженерных коммуникаций необходимо с учетом ряда факторов – типа, марки стали, климатического исполнения, размеров и пр.
Виды сальников и их назначение
Общее назначение изделий – предотвращение повреждения труб, проложенных в здания, сооружения при осадке фундамента, проседании стен и иных смещениях, подвижках грунта, вызванных различными причинами. В отличие от резинотехнических изделий, используемых для уплотнения в месте установки, герметизации соединений и защиты различных подвижных механизмов и деталей, проводов от внешних воздействий, металлические сальники для труб служат в качестве дополнительного усиления проема в месте прокладки в зданиях, в резервуарах, инженерно-технических сооружениях.
Различают 3 основных вида сальников, каждый из которых может использоваться при прокладке труб:
- Сальник или металлическая гильза. Простейший вариант, представляющий собой короткую трубу заданной длины, диаметр которой немного больше наружного диаметра прокладываемых труб. Возможно усиление гильзы. Для уплотнения места прокладки труб промежуток между сальником и прокладываемыми коммуникациями заполняют сальниковой набивкой. Металлическая гильза может применяться, если риск деформаций, последующего повреждения коммуникаций из-за возникновения нагрузки в месте монтажа достаточно низкий.

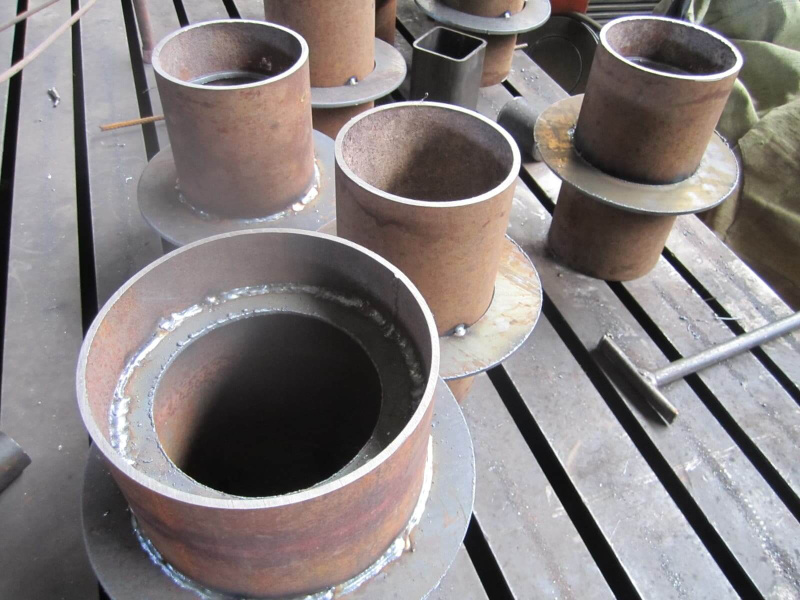

- Сальники набивные. Стальные закладные изделия для защиты прокладываемых коммуникаций от повреждений. Подходят для пропуска труб магистральных, инженерных сетей. Различаются по сериям: 5.900-2, 3.901-5 и др. Имеют кольцо с внешней стороны для надежной установки в проеме (отверстии) и ребра жесткости изнутри. Применяются, если имеется риск деформаций отверстия, и, как следствие, повреждения прокладываемых инженерных коммуникаций. Набивка утрамбовывается плотно, а потому снижается вероятность попадания влаги в здания.
- Сальники нажимные. Это закладные изделия сложной конструкции, имеющие двойной корпус. Имеются фланцы с отверстиями. Благодаря такому исполнению обеспечивается максимально плотное заполнение пространства набивкой, что позволяет исключить проникновение влаги внутрь дома, здания и пр.
Подбор по размерам
Сальники по ГОСТ выпускаются строго по заданным размерам по длине (например, для нажимных изделий серии 5.900-3 длина составляет 200-800 мм, а Ду – от 50 до 1400 мм). Все сальники выбирают таким образом, чтобы между закладным изделием и прокладываемыми трубами оставалось небольшое пространство, заполняемое набивкой. Разница между Ду сальника и наружным диаметром трубы указывается в техническом задании при проектировании.
Выбор по климатическому исполнению
В основном закладные изделия изготавливаются двух видов в соответствии с климатическим исполнением:
- У1 – для эксплуатации при температуре -40…+40 ºС.
- ХЛ – для эксплуатации при температуре -60…+40 ºС.
Впрочем, в соответствии с ТЗ заказчика возможно и другое климатическое исполнение по ГОСТ 15150-69.
Среда эксплуатации и тип сальника
Изделия могут эксплуатироваться на открытом воздухе и в помещениях, в сухих и мокрых грунтах, в агрессивных и неагрессивных средах. Подбор по этим параметрам и климатическому исполнению осуществляется с учетом марки стали, из которой изготовлен сальник. Помимо стали для изготовления закладных изделий применяется чугун.
Что еще учитывают при подборе сальников?
При выборе сальников по ГОСТ учитывают также тип сальниковой набивки. Для исключения пустот в пространстве между сальником и трубой используют сальниковую набивку. Если закладные изделия применяются в емкостных сооружениях для питьевой воды, то используется хлопчатобумажная набивка с однослойным оплетением сердечника Х6С по ГОСТ 5152-77. В конструкциях для промышленной воды выбирают набивку из лубяного волокна с антифрикционным составом и однослойным оплетением сердечника ЛП по ГОСТ 5152-77. Допускается применение резинового шнура по ГОСТ 6467-79.
По техническим требованиям также указывается допустимый перепад давления, марка стали, из которой будет изготовлен сальник. В качестве основного материала применяется стальной горячекатаный прокат или арматурная сталь А1.
