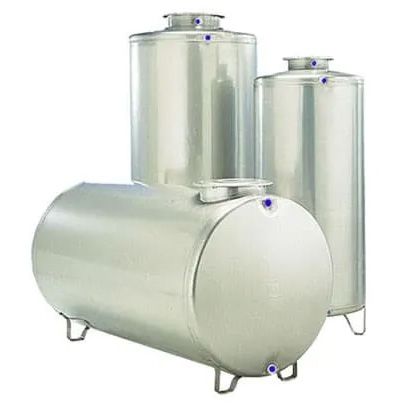

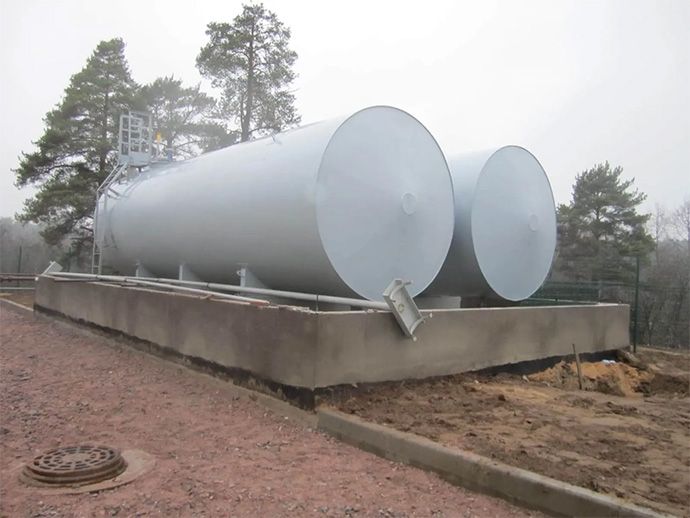

Накопительные емкости – стальное емкостное оборудование, предназначенное для хранения (накопления) определенных жидких сред. Можно отдельно выделить емкости для водоснабжения, канализации, а также специального назначения для хранения нефтепродуктов и других жидкостей. Канализационные емкости предназначены для подземного монтажа, для бензина, нефти, нефтепродуктов – как подземного, так и наземного.
Баки для водоснабжения могут устанавливаться разными способами, но, как правило, подразумевают надземный монтаж (емкости для водонапорной башни Рожновского). Водонапорная башня – металлоконструкция, состоящая из башенного ствола и непосредственно емкости для хранения большого объема воды. Чем выше установлена накопительная емкость, тем больший напор будет обеспечиваться при подаче воды. Рассмотрим подробнее, как выполняется монтаж резервуара для водонапорной башни.
Общие сведения
Водонапорная башня Рожновского имеет относительно простую конструкцию, и состоит из резервуара для воды (накопительной емкости) и опоры. В зависимости от потребностей водоснабжения объем емкости может составлять от нескольких куб. м до нескольких тыс. куб. м. Опорные конструкции могут быть выполнены из металлоконструкций, бетона, реже – кирпича. Баки, как правило, изготавливаются из стали, и представляют собой готовые емкости заводского исполнения. Башни оборудуются трубами для подвода и отведения воды, переливными устройствами, системами замера уровня воды. В случае монтажа в горной местности опоры могут отсутствовать.
Этапы монтажа
После проведения расчетов и выбора места установки выполняются монтажные работы. Установка осуществляется в несколько этапов:
- Доставка элементов башни на объект. Используются низкорамные тралы, поставка на место установки осуществляется в разобранном виде (обечайка цилиндрической формы, опора цилиндрической формы).
- Устройство монолитного фундамента. Под опору предусматривается монолитный фундамент из железобетона. Опора крепится к фундаменту посредством закладных деталей, обеспечивающих устойчивость положения всей конструкции.
- Сборка всех элементов водонапорной башни Рожновского на земле. Все элементы собираются в единую горизонтальную конструкцию.
- Подъем и выравнивание положение. С помощью строп стреловым краном заданной грузоподъемности осуществляется подъем конструкции с установкой на фундаменте.
- Проверка положения. Посредством геодезических приборов выполняется проверка вертикальности положения конструкции. Только после этого проводится сварка днища опоры.
- Испытания. В соответствии со СНиП 3.03.01-87 выполняют гидравлические испытания.
Другой метод установки
Есть и иной способ монтажа водонапорной башни, при котором бак поднимается на проектную отметку по мере наращивания опоры. Изначально на фундаменте опоры проводят монтаж подводяще-отводящей воду трубы. Вокруг трубы устанавливается бак со стенками и крышей, временно установленным под крышей днищем. По мере возведения опоры со всеми элементами (лестничными маршами, связями и пр.) бак поднимают поярусно. На завершающем этапе бак опускают на дно на опору, после чего проводят сварочные работы.
Заказать накопительную емкость требуемого в соответствии с проектом объема можно на заводе металлоконструкций вместе со всеми необходимыми элементами (лестницы, площадки и пр.). Монтаж металлоконструкций на объекте выполняется аккредитованной организацией в соответствии с проектом производимых работ. ЗМК «Северо-Запад» помимо изготовления и продажи накопительных емкостей для водонапорных башен также оказывает услуги по монтажу.
