Для проведения измерений и вычислений вблизи геодезического пункта устанавливают специальные геодезические знаки определенной формы. Они устанавливаются в основном на земле (в грунте), но также могут закрепляться на зданиях и иных сооружениях. Геодезические пункты составляют геодезическую сеть, которая используется в топографии, съемках местности, при кадастровых исследованиях.
Типы знаков и их закрепление
Стеновые знаки удобны в использовании, легко находятся в пространстве при работе с геодезическими инструментами и оборудованием, прочно фиксируются к стенам зданий, к искусственным сооружениям, но их невозможно применять на незастроенной местности.

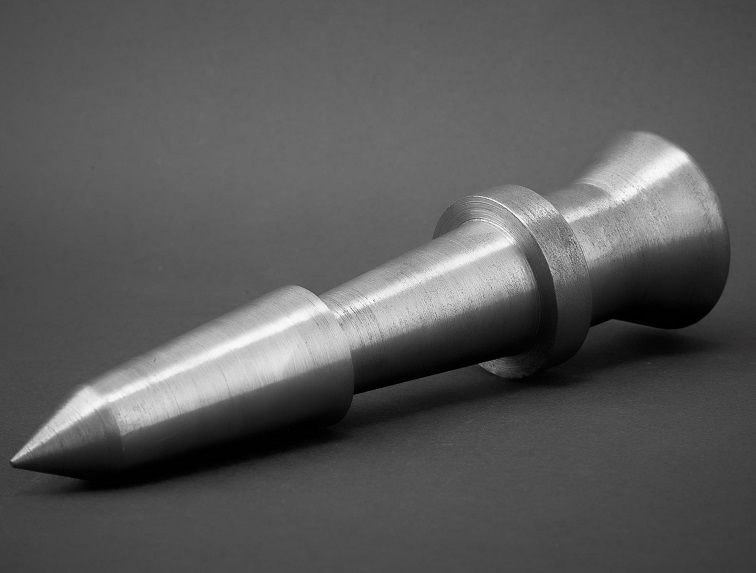

Грунтовые геодезические знаки – специальные отметки на местности, устанавливаемые и закрепляемые непосредственно в грунт. Используются при проведении работ на незастроенной местности.
Выбор места закладки центров и реперов под знаки
Геодезические знаки устанавливаются на металлические конструкции (изделия), монтируемые в грунте на центрах. Для того чтобы установить центры и реперы, предварительно требуется определить глубину промерзания и протаивания грунта в соответствии со справочными данными.
При выборе места установки геодезических пунктов, знаков руководствуются следующим:
- Место установки должно хорошо просматриваться, быть доступным для подъема и подхода, а устанавливаемые знаки, центр, реперы должны сохраняться длительное время. Оптимальным вариантом считаются выходы коренных скальных пород (монолитов).
- Не допускается установка длительных знаков на территориях, которые подвержены постоянным деформациям, подтоплениям, а также на местности, где проводятся в настоящее время или будут проводиться строительные, дорожно-строительные, горные и иные работы.
- Уровень залегания грунтовых вод должен быть на 3 м ниже поверхности земли. Для определения уровня залегания вод используются буры.
- Закладку центров и реперов в торфяниках лучше исключить – допускается установка якоря центра с заглублением в минеральный грунт хотя бы на 150 см и более.
Способы закладки геодезических знаков в грунт
Выделяют 4 основных способа закладки геодезических центров и реперов под установку знаков:
- в котлован;
- под бур;
- протаиванием;
- завинчиванием.
Установка в котлован является самой простой и наиболее распространенной, хотя у данного способа есть много минусов. Предварительно осуществляют рытье котлована на требуемую глубину с учетом глубины промерзания и протаивания грунта. Для обеспечения максимальной устойчивости центра требуется выровнять дно или выполнить цементирование (цементная подливка раствором, на которую устанавливается центр). Исключить усадку можно и за счет бетонирования на месте, а не применения готового якоря. После бетонирования грунт засыпают.
Для повышения долговечности всей заглубленной и закрепленной конструкции выполняют следующие мероприятия:
- Железнение бетонной части – смачивание поверхности водой и затирка цементом, что позволит уменьшить смерзание знака с грунтом на местности.
- Антикоррозийная обработка металлических частей – все стальные элементы должны иметь антикоррозийное покрытие, в том числе и защитными лаками.
Закладка под бурение позволяет существенно облегчить работу и ускорить процесс. Геодезисты используют различное оборудование. При такой установке в стенках пробуренной скважины сохраняется плотность грунта, а потому пользоваться геодезическим знаком можно будет через 1-2 дня после схватывания залитого в скважину бетона. Главный минус – отсутствие якоря и смерзание с грунтом. Впрочем, с помощью раскрывающейся ложки можно создать расширение в нижней части пробуренной скважины, которое будет использоваться под отливку якоря на месте. Кроме специального инструмента для создания якоря можно применять и взрыв аммонита. В результате взрыва происходит равномерное уплотнение грунта с шаровой полостью. Далее в скважину заливается бетон, устанавливается металлическая конструкция геодезического знака вместе с маркой.
Если работы выполняются в вечномерзлых грунтах, то помимо бурения можно использовать метод протаивания. С помощью специальных установок грунт разогревается по мере погружения иглы установки.
Наконец, в песчаных грунтах и торфяниках центры и реперы закладываются путем завинчивания. Труба знака со спиралью на конце завинчивается в грунт посредством закрепленного на ней замка. Если грунт минеральный с высокой плотностью, то только завинчиванием установить якорь геодезического знака будет проблематично – для облегчения задачи предварительно выполняют бурение.
