Использование газоходов предполагает существенные изменения температуры и давления, тепловое расширение труб. Подобные нагрузки могут привести к негативным изменениям системы, вплоть до деформаций и разрушения. Установка и применение компенсаторов и клапанов позволяет минимизировать риск выхода газоходов из строя. Внешние воздействия, возникающие в результате климатических и механических нагрузок, компенсируются работой данных элементов.
Разновидности газовых компенсаторов
В газоходах и газопроводах могут устанавливаться компенсаторы гнутого и сварного типов, сильфонные и клапанные модели. Несмотря на отличия в конструкции и принципе действия, назначение данных элементов схожее.
К компенсаторам предъявляются следующие требования:
- изделия должны выдерживать воздействия химически активных и агрессивных веществ без изменения основных технических характеристик;
- конструкция компенсатора должна быть гибкой, при этом уровень прочности и надежности должен быть на высоком уровне;
- одной из основных характеристик является способность выдерживать перепады температуры и влажности, избыточного давления в системе;
- постоянные или периодические вибрации, колебания, смещения не должны оказывать негативного воздействия на состояние компенсаторов.
Современные компенсаторы должны соответствовать вышеуказанным критериям для обеспечения безопасности эксплуатации газоходов. При выборе оборудования необходимо руководствоваться техническими параметрами системы, в которой производится установка компенсаторов
Особенности газовых компенсаторов различных типов
За счет отличий в конструктивных особенностях компенсаторы для газоходов делятся на несколько разновидностей. В каждую категорию входят устройства с отличающимися техническими параметрами. К особенностям компенсаторов можно отнести:
- сильфонные модели состоят из сильфона с гофрированной оболочкой и дополнительных патрубках. При внешних воздействиях такие устройства компенсируют поперечные, продольные и угловые перемещения газохода. В зависимости от модели, компенсатор может растягиваться, сжиматься, изгибаться без потери герметичности в системе;
- линзовые компенсаторы изготавливаются из металлопроката. Между собой линзы и полулинзы соединяются методом сварки. В комплектацию могут входить защитный кожух и дренажные трубки. Такие модели могут работать в широком диапазоне температур и при изменяющемся давлении. Компенсаторы помогают нивелировать температурные расширения с целью обеспечения жесткости конструкции;
- двухлинзовые модели применяются для компенсации продольных перемещений. Изготовленные из тонкого металлопроката полулинзы соединяются сваркой, перед монтажом сживаются при помощи специальных шпилек.
В зависимости от текущих потребностей, может потребоваться установка тканевых компенсаторов. Такие модели представляют собой эластичные вставки в газоход. Компенсаторы нивелируют осевые, диагональные, сложные смещения, колебания и вибрации в системе, обеспечивают штатное функционирование трубопровода.
Разновидности клапанов для газоходов
Обязательными элементами систем отвода и транспортировки газов являются клапаны. С их помощью осуществляется перекрытие потока, последующее возобновление подачи. В зависимости от типа конечной системы клапаны могут быть прямоугольными, круглыми, осевыми с количеством осей от одной доя пяти. Для каждой модели технические характеристики могут существенно отличаться.
Основными типами подобного оборудования являются:

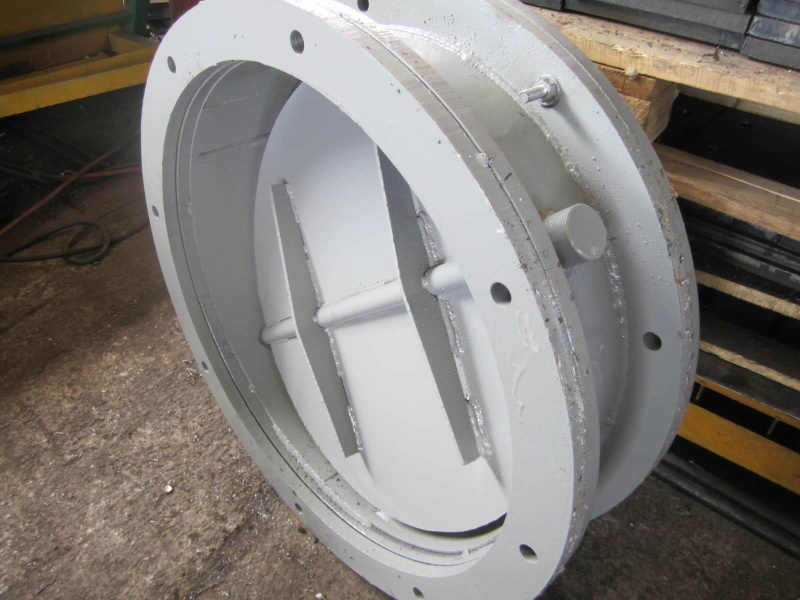

- клапаны ПГВУ представляют собой запорно-регулирующие модели, пропускающие поток только в одну сторону. В состав практически каждого газохода входит подобное устройство, исключающее обратный ход рабочего потока. Клапаны могут быть как правого, так и левого типов. Модели отличаются габаритами и техническими характеристиками;
- прямоугольные клапаны ПГВУ идентичны круглым моделям ПГВУ. Заслонка прямоугольной формы поворачивается вдоль центральной оси, перекрывая, при необходимости, обратный ход потока газа. Такие клапаны являются одним из основных элементов трубопроводной арматуры, устанавливаются в системах с каналами соответствующей формы;
- дроссельные клапаны представляют собой арматуры для регулировки интенсивности потока. Данный элемент системы способен ограничивать подачу газа, но не перекрывает полностью газопровод. Такие клапаны, в зависимости от марки и модели, могут управляться в ручном или автоматическом режимах. При этом поворот заслонки не требует больших усилий;
- взрывные клапаны ПГВУ предназначены для обеспечения защиты основных элементов системы от разрушения. В состав изделия входит мембрана и легко разрушаемое полотно. При превышении максимально допустимого давления в системе происходит разрушение именно клапана, а не трубопровода. Допускается использование клапанов с подъемной обечайкой и без нее.
Все виды клапанов изготавливаются в различных вариантах. Например, для взрывных моделей может быть четыре вида исполнения. В зависимости от потребности, применяются клапаны для установки внутри или снаружи помещения, с алюминиевой или асбестовой мембраной, для систем с разными параметрами давления. Установка подобных устройств в соответствии с требованиями нормативных документов обязательна в различных системах, например, в промышленных и отопительных котельных.
Использование компенсаторов и клапанов обязательно на насосных станциях, в компрессорных и вакуумных установках, на газопроводах. Недорогая фурнитура обеспечивает надежное функционирование системы, исключение или минимизацию риска возникновения внештатных ситуаций. При отсутствии подобных устройств вероятность деформации и разрушения газохода существенно возрастает в зависимости от усиления внешних воздействий.
