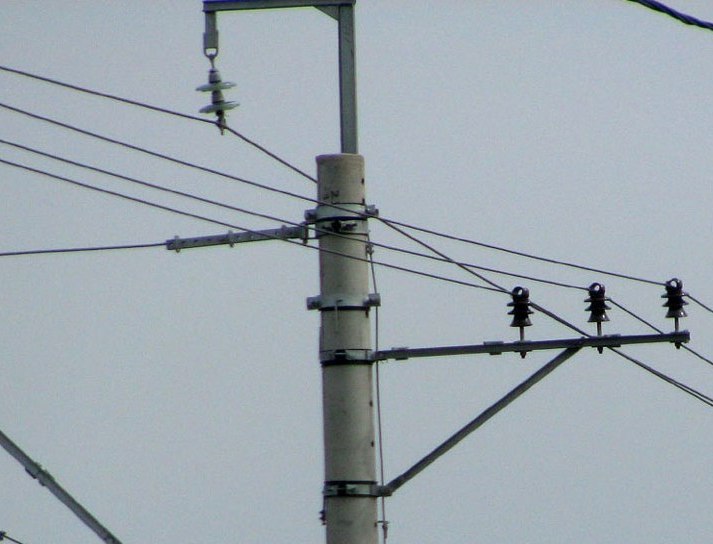

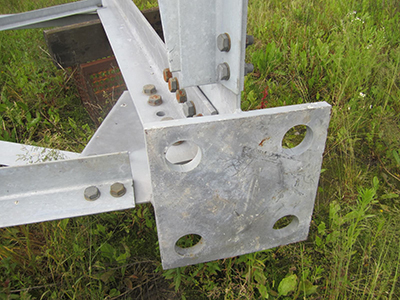

Линейная арматура контактной сети – это совокупность изделий и компонентов, которые применяются при построении токосъемных частей железных дорог. В первую очередь это контактная подвеска с экранирующими и усиливающими проводами, опоры и поддерживающие устройства, фиксирующие конструкции и элементы. Тяговая сеть передает электроэнергию с подстанций на электроподвижные составы. Питающие линии обеспечивают непосредственно подачу электроэнергии с подстанций, в то время как шунтирующие связывают между собой отдельные несмежные секции. Также на Ж/Д используют отсасывающую заземляющую линию.
Соответственно арматура – это комплекс изделий, которые применяются для крепежа всех составных частей контактной сети. Так как они эксплуатируются в условиях прямых воздействий агрессивной внешней среды, к ним предъявляются особые требования.
Специфика эксплуатации арматуры контактных сетей
Арматура изделий этого типа подвергается ряду негативных воздействий:
- Атмосферные явления – осадки в любых формах, перепады температур, солнечный свет и т.п.;
- Антропогенные факторы – сельскохозяйственная деятельность (химические удобрения), промышленность (химически активные коррозионные среды);
- Механические воздействия и вибрации при прохождении по путям электроподвижных составов и тепловозов.
В совокупности все это приводит к ускоренному износу, поэтому к арматуре контактной сети и материалам, из которых она изготавливается, предъявляются повышенные требования, это касается как к прочности, так и коррозийной устойчивости.
Материалы и маркировка
Выбор материала зависит от конкретных условий эксплуатации. Допустимо применение:
- Ковкого и серого чугуна;
- Цветных литьевых металлов и сплавов;
- Стали с дополнительной антикоррозионной обработкой.
Чугун обычно применяется для крепления изоляторов. Для защиты от коррозии применяется метод горячего цинкования. Арматура из цветного литья применяется непосредственно для крепления контактных проводов и тросов. Изделия не нуждаются в дополнительной обработке, так как отличаются повышенной коррозионной стойкостью. Арматура из стали применяется в первую очередь в местах резьбовых соединений. Применяется спокойная и полуспокойная сталь, которая не становится хрупкой при понижении температур.
Железнодорожная арматура является типовой, поэтому маркируется определенными номерами унифицированного каталога. В маркировочном номере первые три цифры – это номер в каталоге, а остальные – модификация детали. Также рядом указывается товарный знак компании-производителя и ключевая техническая информация, например, площадь сечения проводов.
Испытания арматуры контактной сети
Методы испытаний определяются действующим стандартом ГОСТ 12393-2019. Испытания могут быть типовыми (при запуске в производство новых деталей), механические (на производстве, выполняются изготовителем для проверки прочности), периодическими (при замене литейных моделей, но не реже одного раза в год). Также все изделия проходят неразрушающий контроль качества ОТК при производстве. В процессе эксплуатации периодичность контроля определяется типом изделия и регламентируется производителем или соответствующими государственными сводами правил.
ПУТЭКС (Правила устройства и технической эксплуатации)
ПУТЭКС – это свод правил устройства и технической эксплуатации арматуры для контактных сетей. В первую очередь он определяет материалы и способы их антикоррозионной защиты, в частности горячего цинкования углеродистых спокойных сталей. До отгрузки и монтажа выполняется выборка изделий из одной партии для контроля качества и ключевых технических характеристик. Также свод правил регламентирует моменты затяжки болтов тарировочными ключами.
ГОСТ
ГОСТ 12393-2019 определяет следующие параметры, условия и требования:
- Классификацию и основные типоразмеры арматуры для контактных сетей;
- Технические требования (основные параметры изделий);
- Правила приемки и методы испытаний продукции;
- Способы транспортировки и условия хранения готовых изделий;
- Указания по эксплуатации и условия гарантии от производителя.
Арматура классифицируется по типу и значениям допустимых длительных токов, по конструкции, виду и материалу, по области применения. В рамках типовых испытаний проверяются такие параметры, как линейные размеры, напряжение и сила тока, механические усилия. Проверяется комплектность, маркировка и соблюдение правил упаковки. В соответствии с требованиями арматуру хранят упакованной в крытых складских помещениях, а транспортировка может осуществляться любыми открытыми видами транспорта.
Что касается гарантий, то производитель несет ответственность за соответствие изделий заявленным размерам и требованиям ГОСТ 12393-2019. Гарантийный срок эксплуатации должен составлять не менее двух лет со дня введения в эксплуатацию. По личной инициативе или согласованию с заказчиками производитель вправе увеличивать гарантийный срок.
В общих чертах, говоря простым языком, к такой арматуре предъявляются требования, касающиеся уровня прочности и надежности, коррозионной стойкости. Изделия должны выдерживать расчетные нагрузки (с троекратным запасом прочности) с учетом дополнительных внешних факторов (ветровых нагрузок, вибраций, обледенения и т.п.). Также они должны эффективно противостоять разрушительным коррозионным процессам даже при эксплуатации вблизи морских побережий, при негативных воздействиях солей.
