Опоры трубопроводов – одна из важнейших составляющих инженерных коммуникаций в нефтегазовом секторе, водоснабжении, теплоснабжении и решении других задач. От того, насколько правильно рассчитана и смонтирована магистраль, будет зависеть ее надежность, безопасность и срок эксплуатации. Опоры не только принимают и передают нагрузки на несущие конструкции и основание, но и компенсируют термические деформации и линейные расширения стальных и других видов труб, вибрации, ветровые и прочие нагрузки. Важно не только правильно выбрать виды опор и рассчитать их технические характеристики, но и профессионально выполнить монтаж с соблюдением всех требований.
Возможные варианты фундаментов
Тип фундамента и способ фиксации определяется в соответствии с расчетными нагрузками и характеристиками грунта в местах установки. Наиболее распространенные решения:
- Винтовые сваи – оптимальный вариант для легких трубопроводов при монтаже в плотных несущих основаниях;
- Бетонные блоки, анкерные плиты или якоря – способны выдерживать большие нагрузки, отличаются простотой монтажа;
- Забивные бетонные или стальные сваи с высокой несущей способностью.
Выбор зависит от специфики конкретного проекта и решаемых в его рамках задач.
Классификация опор для трубопроводов
Опоры для трубопроводов классифицируют по следующим признакам и характеристикам:
- По типу – подвижные и неподвижные;
- По нагрузке гидростатического давления – разгруженные и неразгруженные;
- По способу фиксации – на хомутах, сварные;
- По расположению труб – опорные и подвесные.
При монтаже трубопровода используются, как подвижные, так и неподвижные опоры в разных пропорциях. Это зависит от конкретных параметров инженерной сети, условий эксплуатации. Неподвижные опоры устанавливаются с определенным интервалом, обеспечивают «мертвую» фиксацию трубы. Это позволяет разделять магистраль на отдельные участки с контролируемым при помощи специальных компенсаторов линейным удлинением труб. При этом у инженеров есть возможность отслеживать и регулировать нагрузки на компенсаторы, поддерживая их эффективную работу и равномерный износ.
Между неподвижными опорами устанавливается определенное количество подвижных или «скользящих». Они отличаются тем, что позволяют трубам смещаться:
- Шариковые – вокруг вертикальной оси, компенсируя поперечные отклонения в геометрии;
- Роликовые – компенсируют линейное удлинение (продольное смещение) при изменении температурных режимов;
- Хомутовые или приварные – есть разные варианты исполнения для компенсации различных смещений.

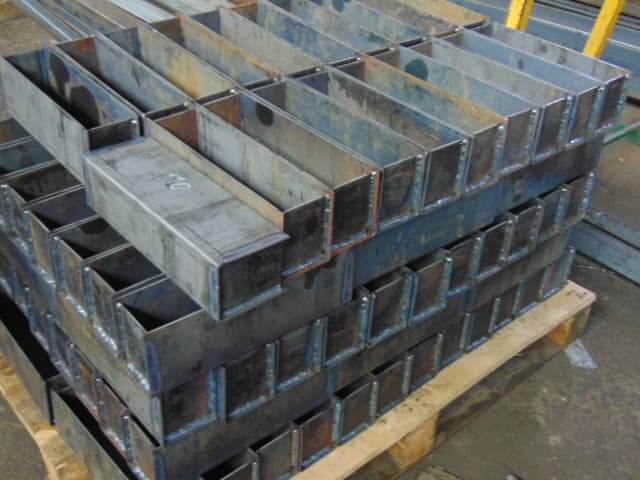

В случае с приварной скользящей опорой износа трубы не происходит, так как вместе с ней смещается наваренная конструкция относительно основания. Изделия могут изготавливаться из разных видов стали, композитов, быть корпусными и бескорпусными, диэлектрическими, с тепловой изоляцией. Все зависит от сферы использования и поставленных задач.
Области применения
В первую очередь это нефтегазовый сектор, водоснабжение и теплоснабжение. Опоры применяются на нефтепроводах, газопроводах, магистральных водопроводах и в системах подачи теплоносителя с прокладыванием на поверхности земли. Широкое применение крепеж находит в промышленности на крупных предприятиях, очистных сооружениях, атомных и гидроэлектростанциях в энергетике. Инженерные коммуникации являются неотъемлемой частью городской инфраструктуры, снабжают потребителей холодной и горячей водой, бытовым природным газом.
Специфика монтажа опор трубопроводов
При монтаже трубопроводов учитываются следующие моменты:
- Точность расчетов и проектирования – важно правильно вычислить номинальные нагрузки, рассчитать количество опор каждого типа, параметры несущих оснований. Для этого проводятся изыскания по всей протяженности магистрали для определения типа грунта, высоты грунтовых вод и сбора других исходных данных;
- Соблюдение технологий монтажа – порядка выполнения работ, контроль момента затяжки болтов, качества сварных соединений. Рабочие обязаны соблюсти все проектные параметры, регламентированные сводами правил СНиП, ГОСТ и другими;
- Регулярное обслуживание смонтированных участков – периодичность и состав работ зависят от специфики трубопроводов, условий эксплуатации, включая климатические, сейсмические и т.п.
Монтаж должны выполнять только аттестованные специалисты соответствующей квалификации с применением сертифицированного оборудования. Соблюдение стандартов ГОСТ при изготовлении опор может гарантировать только крупный и надежный поставщик, такой как Завод металлоконструкций «Северозапад». Получить дополнительную информацию и заказать продукцию завода можно по указанным на сайте телефонным номерам.
