Для хранения сыпучих материалов и некоторых жидкостей в промышленных условиях используются бункерные хранилища. Бункер – это разновидность емкостного оборудования(конструкций). В первую очередь его отличает специфическая форма с основанием в виде перевернутого усеченного конуса. Наклонные стенки направляют содержимое к выпускному отверстию, а широкий верх облегчает загрузку емкости.
Зерновые бункерные хранилища представляют собой отдельные здания – склады, разделенные внутри капитальными стенами на отсеки «закрома». В них в свою очередь устанавливаются металлические бункеры или обустраиваются наклонные, конусовидные придонные стенки. Это позволяет использовать гравитационные силы для автоматической выгрузки содержимого «самотеком». Аналогичным образом работают все разновидности бункерных емкостей, включая силосы.
Общая классификация бункеров
Бункеры классифицируют по следующим характеристикам:
- Материал – металл, монолит (бетон), сборные с элементами кладки, комбинированные;
- Предназначение – для использования в качестве накопительных емкостей (аккумулирующие) или в технологических процессах;
- По решаемым задачам – приемно-накопительные, дозировочные, компенсационные, отгрузочные;
- По дополнительному оснащению – с принудительной выгрузкой, с активными системами сводообрушения и т.п.
Также учитывается расположение выгрузного отверстия, форма самой емкости.
Из бетона (монолита) обычно строят стационарные конструкции и хранилища при крупных перерабатывающих предприятиях. Металлические бункеры применяются повсеместно. Они удобны мобильностью – их можно демонтировать, разобрать и перевезти на новое место эксплуатации. Именно такие изделия и емкости используются в различных технологических процессах, ими оснащаются термопласт-автоматы и другие виды оборудования.
Особенности бункеров по решаемым задачам:
- Приемные – используются для приемки сыпучих материалов или жидкостей на крупных терминалах или перерабатывающих предприятиях при разгрузке вагонов, грузовых автомобилей (самосвалов, зерновозов);
- Дозировочные (дозаторы) – обеспечивают равномерную выгрузку на конвейеры, другие технологические линии или непосредственно в перерабатывающие агрегаты, заводские станки;
- Демпфирующие – обеспечивающие выгрузку с постоянной и равномерной нагрузкой, интенсивностью. Используются для защиты технологического оборудования и обеспечения его бесперебойной работы;
- Отгрузочные – используются на производственных предприятиях для накопления переработанного материала, сыпучей продукции и дальнейшей погрузки в вагоны, прицепы грузового автотранспорта;
- Дренирующие или обезвоживающие – используются на предприятиях по обогащению различных рудных материалов и полезных ископаемых в горнодобывающей промышленности.
Вместе с бункерами могут использоваться различные приспособления и вспомогательные механизмы. К ним относятся затворы, загрузочные устройства, питатели, стабилизаторы опорожнения, вибрационные или пневматические побудители. Они повышают эффективность эксплуатации хранилищ.
Области и особенности применения
Бункерные хранилища применяются в разных отраслях промышленности, в сельскохозяйственной деятельности. Они используются для временного хранения сыпучих материалов, зерна, кормов, а также для их погрузки в вагоны или грузовой автотранспорт. Главная особенность их эксплуатации связана с проблемой сводообразования.
Сыпучий материал высокой связности, такой как цемент или пшеничная мука, отгружается неравномерно. Он формирует своды, которые опираются на наклонные стенки бункера. В результате истечение (отгрузка) происходит неравномерно, возникает «пульсация», что является серьезной проблемой. При отсутствии гравитационного истечения проблему решают при помощи дополнительного оборудования. Это могут быть пневматические или вибрационные побудители, устройства принудительной выгрузки или стабилизаторы истечения. Это обеспечивает равномерное опорожнение накопительной емкости и загрузку транспорта (подачу на конвейер и т.п.).

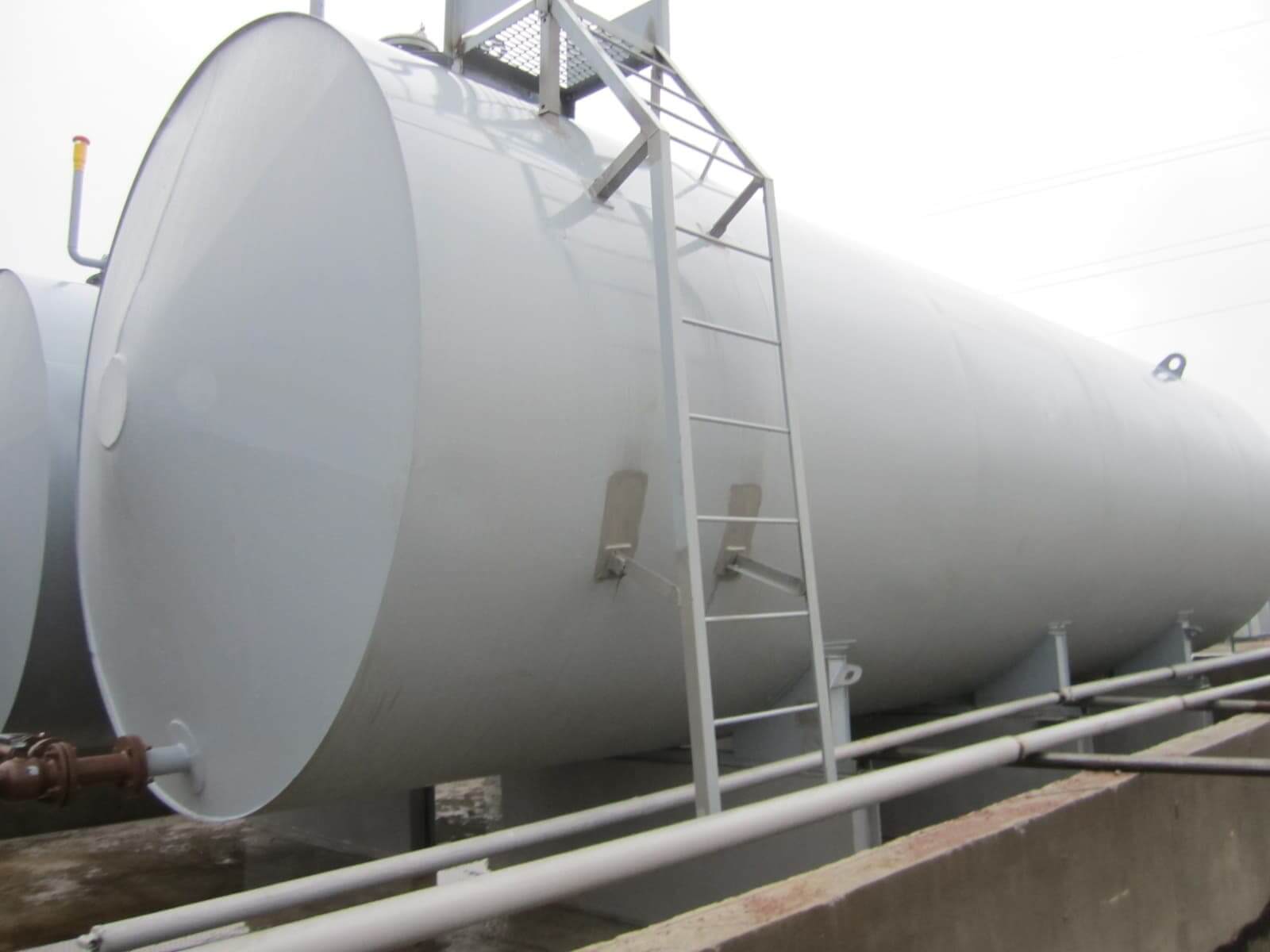

Завод металлоконструкций «Северозапад» изготавливает разные виды емкостного оборудования, включая силосы, вертикальные резервуары, дренажные емкости. Они могут оснащаться аэрационными системами, не допускающими слеживание, вибрационным оборудованием для обрушения сводов, датчиками уровня, фильтрами для обеспыливания и другими вспомогательными элементами. За основу могут быть взяты, как типовые размеры и чертежи, так и уникальные разработки при изготовлении бункеров на заказ под решение конкретных задач.
