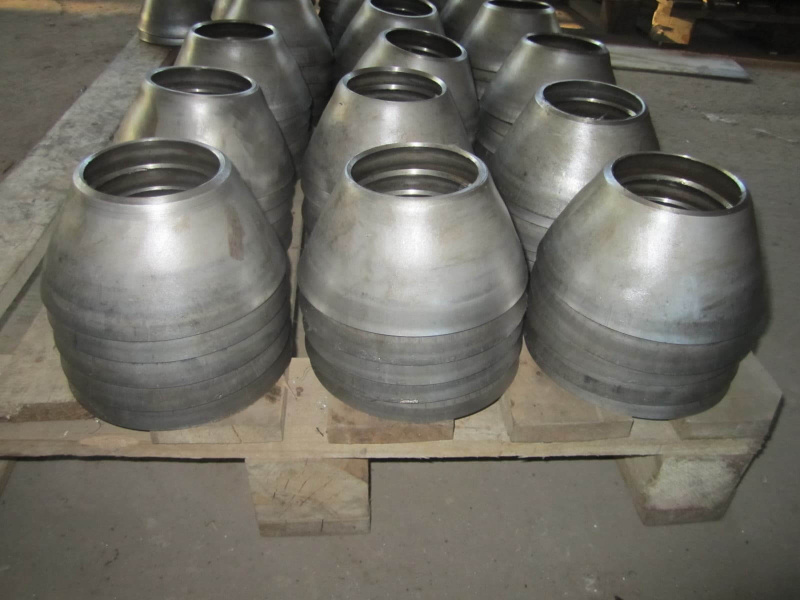

Трубопровод – это часть инженерной системы, нужная в целях перемещения жидких и других материалов. Элементы монтируются из плотно соединённых участков и арматуры. В общую систему могут входить приборы, а также разнообразные опоры и подвески, элементы крепёжных систем, уплотнителей и прокладок, средств тепловой и антикоррозионной изоляции. Детали трубопроводов – это соединительные элементы, используемые при монтаже, применяемые при изменении направления конструкции или диаметра, на изгибах, при наклонах, поворотах, а так для временной консервации системы. Соединяются обычно с помощью сварки встык.
На производство идёт сталь различных типов: углеродистая, жаропрочная, нержавеющая. Вид материала, используемого для этой цели, зависит от особенностей проекта. Чаще всего материал соединительных деталей идентичен материалу, применяемому в системе.
Основные виды деталей
Отводы
Представляют собой отрезок, который имеет изгиб под заданным углом. Устанавливаются в ходе монтажа при возникновении изменения направления. Оно может быть вызвано особенностью проекта или потребностью в обходе различных препятствий. Важно, чтобы производство происходило с контролем качества.
Заглушки
Предназначены для установки в ходе монтажа на участках, где требуется временная или постоянная герметизация. Данные детали применяются, когда нужно перекрыть поток материала в целях выполнения ремонта, проведения сварки и других подобных целей. По своим конструктивным особенностям могут быть самыми разными. Чаще всего присоединяются сваркой встык. Возможно их использование в ходе создания емкостей. Они незаменимы при транспортировке и хранении различных веществ.
Штуцера
Представляют собой соединительные детали, являющиеся отрезками с кромками, прошедшими специальную обработку. Их изготавливают из свальцованного листа. Может она иметь и вид патрубка или втулки небольшого диаметра (9-21 мм). Вид концов зависит от назначения и метода крепления изделия к другим деталям и ёмкостям. Встречаются нерезьбовые, имеющие гладкие концы, привариваемые встык или внахлест. Они используются в целях создания ответвлений или их отдельных деталей, к примеру, тройников. Известны и приварные резьбовые типы, которые обладают резьбой только с одного конца. Другой приваривается встык или внахлестку. А также полностью резьбовые штуцера, которые имеют внутреннюю или наружную резьбу на обоих концах. В силу этой особенности их часто именуют фитингами. Приварные резьбовые варианты применяются для спуска воздуха и жидкости в целях регулировки давления, монтажа измерительных приборов и для решения других задач.
Тройники
Это соединительные детали с пересекающимися осями. Они состоят из отрезков разной длины, расположенных под углом 90 градусов друг к другу и соединённых между собой. Применяются для монтажа и используются в тех его частях, где имеется потребность подключения к основной магистрали бокового ответвления. Таким образом поток транспортируемого вещества делится на несколько, или несколько потоков сводятся в один. Производство данных деталей должно осуществляться с соблюдением параметров, предписанных проектной документацией. Применение даёт возможность эффективно, без серьёзных затрат денежных средств и труда, получить отвод от главной магистрали и обеспечить бесперебойную работу системы и её отдельных частей.
Участок, где выходные отверстия находятся друг напротив друга под углом 180 градусов, иногда именуют магистралью, поскольку она присоединяется сваркой встык. Другая часть, с выходным отверстием на оси перпендикулярной оси магистральных отверстий, называется ответвлением.
Фланцы
Используются для получения разъемного соединения. Изготавливаются они в виде диска, реже – квадратной рамки. После установки стягивают детали болтами или шпильками. Чаще всего монтируются на участках присоединения к любым деталям с ответными фланцами, или на участках, требующих замены в ходе эксплуатации. Изготавливаются по стандартам и имеют определённые размеры и диаметр, аналогичный диаметру участка, где планируется монтаж. В целях улучшения герметичности соединения используется прокладка из паронита или резины.
Изделия имеют высокую прочность, химическую устойчивость и теплостойкость, высокие показатели упругости. Допустимо применение в том числе там, где имеется повышенное давление транспортируемых веществ.
Типы и значение
Выделяют промышленный и магистральный трубопроводный транспорт, который по своему назначению делится на тот, что предназначен для транспортировки газо- и нефтепродуктов, сырья для производства и самой продукции различных заводов и фабрик. Таким образом продукты могут перемещаться от мест добычи к местам переработки и потребления. Огромное значение имеют и водяные, а также канализационные системы и трубопроводы для подачи газа.
В инфраструктуре промышленных предприятий чаще всего используются технологические варианты, которые переправляют самые разные жидкости, газы, пар, являющиеся сырьем или готовой продукцией, а также производственными отходами. По ним могут перемещаться опасные продукты, способные создать угрозу здоровью людей и состоянию окружающей среды. Поэтому изготовление любых деталей, используемых для соединения частей системы, является ответственным и важным процессом.
