Грунтовый анкер – это крепежное изделие, предназначенное для установки в разных типах плотных грунтов. Широко применяется в строительстве для укрепления котлованов, ландшафтном благоустройстве, при монтаже инженерных сооружений и элементов инфраструктуры. Главная задача грунтового анкера – передача вырывающего усилия грунтовому основанию. Одной силы трения в данном случае недостаточно, поэтому для решения задачи в зависимости от типа изделия применяются разные типы якорей (заделок). В качестве заделки могут использоваться стальные лопасти, металлические раскрывающиеся пластины и наконечники, расширяющиеся элементы или уплотненные бетонные заливки.
Вид, конструкционные особенности, рабочие характеристики крепежа зависят в первую очередь от области применения и расчетных нагрузок. В некоторых случаях грунтовые анкера целесообразно изготовить на заказ с учетом специфики проекта и поставленных задач. Воспользоваться такой услугой или заказать готовые изделия можно на Заводе металлоконструкций «Северозапад».
Основные типы грунтовых анкеров
Можно выделить несколько основных видов крепежа:

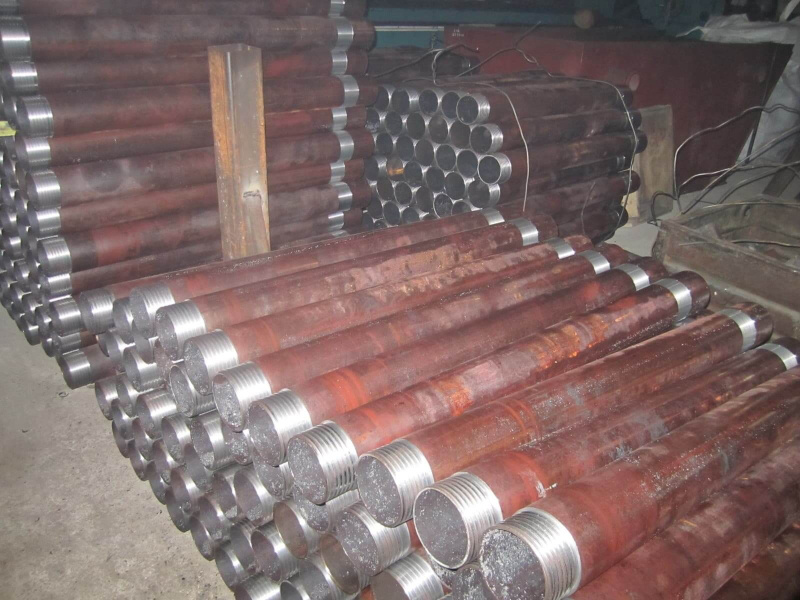

- Трубчатый – представляет собой полую трубу, разделенную на сегменты, соединяющиеся при помощи муфт, что позволяет варьировать глубину погружения. Внутри трубы проходит тяга. Механизм якорения может быть пластинчатым или лопастным, самораскрывающимся при конечной забивке. Также есть модификации под заливку раствора в заранее пробуренные расширения.
- Стержневой – упрощенная версия на основе металлического стержня из арматуры или резьбовой шпильки с двумя анкерными плитами. Также есть забивные модификации с самоблокирующимся при вытягивании наконечником.
- Забивной самораскрывающийся с тросом (канатный) или тягой – оснащен специальным наконечником, который в процессе забивания выполняет функцию пробивной пики, а при вытягивании разворачивается поперек и блокирует анкер.
- Винтовой – это простая конструкция, которая представляет собой стальной стержень с лопастями на одном конце и проушиной или резьбой – на другом. Изделие вкручивается в землю, подобно шурупу. Рассчитано на сравнительно небольшие нагрузки.
Помимо общего типа важно учитывать и конкретные особенности, технические характеристики и другие параметры крепежа.
Классификация по отдельным параметрам
Грунтовые анкера различаются по следующим признакам:
- По конструкции. Основные элементы – это оголовок, тяга и заделка. Дополнительно могут использоваться манжетные трубы, инъекционные трубки, инжекторы и обоймы, замки, упорные трубы, пластиковые изолирующие оболочки, пяты и разделители, муфты.
- По длительности эксплуатации. Временные (от нескольких месяцев до двух лет) или постоянные – рассчитанные на длительный срок эксплуатации. Последние отличаются в первую очередь более надежной антикоррозионной защитой, повышенной прочностью.
- По направлению тяги и вектору нагрузки. Вертикальные или наклонные, на растяжение или сдавливание.
- По технологии монтажа. Буровые (погружаются в скважины), забивные, с бурением расширений, с установкой вибропогружным оборудованием, инъекционные с подачей раствора под давлением, а также трубчатые с заливкой без давления, с предварительным натяжением и без него.
Для каждого вида грунтовых анкеров должны учитываться и такие характеристики, как класс используемой стали, временное сопротивление разрыву и относительное удлинение, несущая способность стержней (тяг, тросов), прочие механические и размерные параметры.
Области применения
В первую очередь грунтовые анкеры используются в разных видах строительства для укрепления котлованов. Особенно важно использование анкерных систем при ведении строительства в непосредственной близости с уже эксплуатируемыми объектами, в городских кварталах, вблизи объектов инфраструктуры.
Другие области применения:
- В инфраструктурном строительстве – при возведении мостов и эстакад, различных гидротехнических сооружений, тоннелей;
- При монтаже инженерных систем и коммуникаций – трубопроводов, линий электропередач;
- При установке сложных инженерных конструкций – вышек связи, дымовых труб, столбов разного предназначения;
- В ландшафтном благоустройстве – для крепления габионов и других элементов, фиксации деревьев при пересадке в рамках озеленения.
Изделия решают широкий спектр задач и обеспечивают простой, быстрый монтаж, безопасность эксплуатации зданий и сооружений, конструкций.
Заказать грунтовые анкера можно на Заводе металлоконструкций «Северозапад». Продукция изготавливается в соответствии с действующими государственными стандартами и внутренними ТУ, проходит контроль качества.
