Для магистрального электроснабжения и локальной разводки питающих проводов используются линии электропередач. В качестве несущих компонентов в них применяются опоры, которые принимают на себя нагрузки и передают их через фундамент или напрямую в грунт. Их тип и эксплуатационные характеристики зависят от таких внешних факторов, как вес проводов, длина пролетов, тип грунта, ветровые нагрузки и др.
Классификация опор ЛЭП
Опоры линий электропередач классифицируют по следующим признакам:
- По предназначению и типу конструкции;
- По способу монтажа и дополнительной фиксации;
- По количеству линий и напряжению;
- По материалу несущих конструкций.
Независимо от принадлежности к той или иной группе, опоры должны соответствовать требованиям государственных стандартов, включая ГОСТ, ПУЭ и другие. Рассмотрим подробнее каждую группу критериев в классификации.
По предназначению и типу конструкции
В зависимости от места установки и особенностей конструкции опоры могут быть анкерными, концевыми или промежуточными, угловыми, специальными. Анкерные модификации отличаются повышенной прочностью и несущей способностью, они принимают на себя основные нагрузки. Промежуточные поддерживают провода на прямых участках большой протяженности. Концевые опоры рассчитаны на односторонние нагрузки, а угловые обеспечивают возможность конфигурации линии по разным направлениям на ландшафте.
К специальным опорам относят транспозиционные модификации для смены расположения цепей, ответвительные и перекрестные, переходные и противоветровые. Актуальность их применения определяется климатическими условиями в регионе и другими особенностями проектов.
По способу монтажа и дополнительной фиксации
Монтаж может выполняться непосредственно в грунт с большим заглублением или на фундаменты. Несущая конструкция может быть, как отдельно стоящей (одностоечной или многостоечной), так и с оттяжками (из стального каната, полосы или других видов проката). В отдельную категорию можно отнести вантовые модификации (аварийного резерва) V-образного типа с траверсами.
По количеству линий и напряжению
По количеству линий (цепей) выделяют одноцепные, двухцепные и многоцепные ЛЭП. Напряжение может находиться в пределах от 0.22 кВт (220В – стандартное электропитание бытовой сети) до 1150 кВт. Высокие напряжения при низкой силе тока позволяют передавать электроэнергию на большие расстояния с минимальными потерями. Для этого используются и провода с соответствующим увеличенным сечением, что сказывается на их массе. Поэтому опоры ЛЭП магистрального электроснабжения всегда несут большие нагрузки в сравнении с конструкциями для локальной разводки в населенных пунктах.
По материалу несущих конструкций

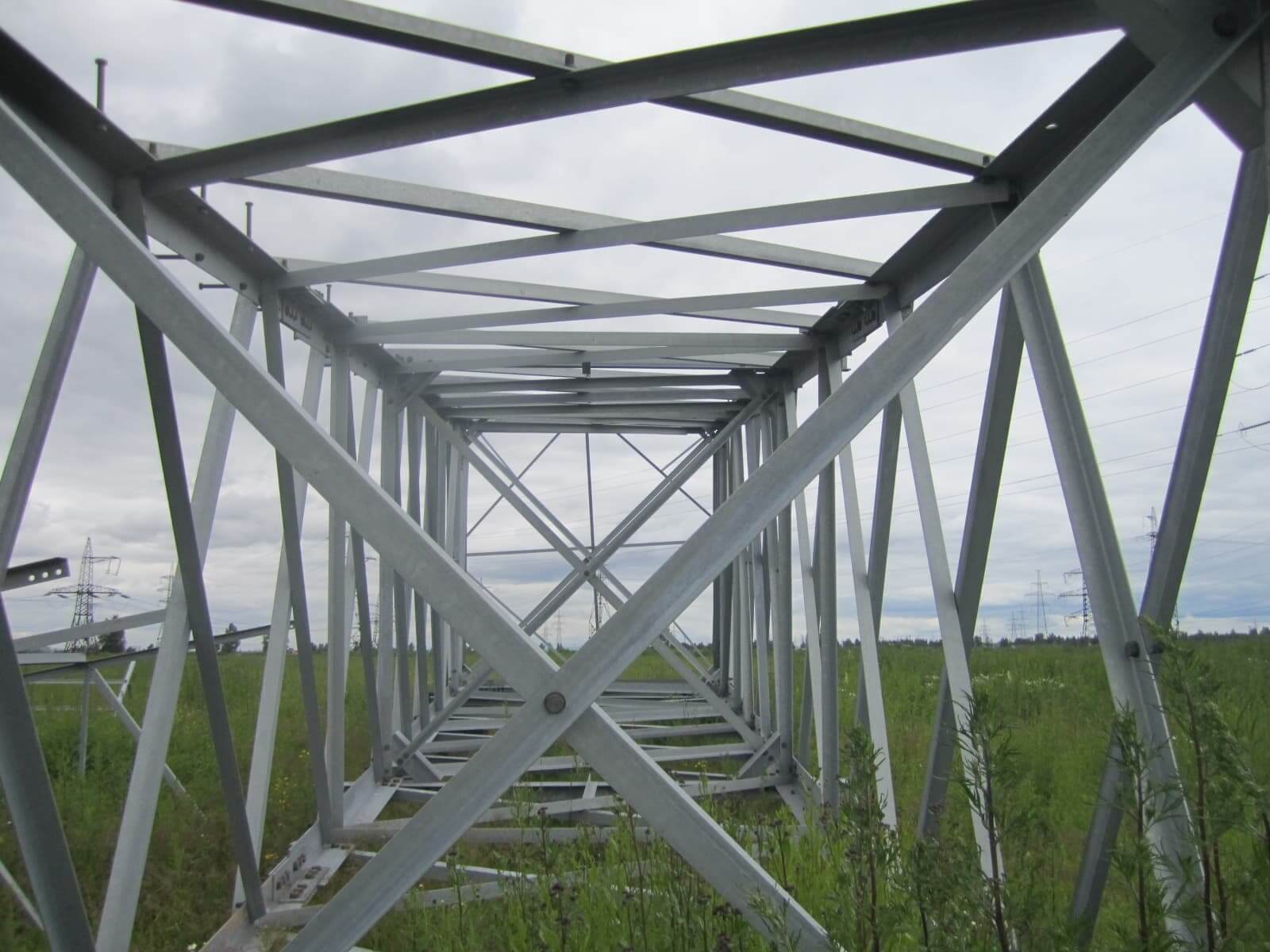

В магистральном электроснабжении преимущественно используются стальные опоры ЛЭП. У них есть ряд преимуществ:
- Высокая несущая способность, противостояние ветровым и другим нагрузкам;
- Ремонтопригодность – при повреждении отдельных частей их можно заменить;
- Долговечность – линии могут служить десятилетиями без ремонта;
- Удобство монтажа на всех типах оснований и фундаментов.
В зависимости от размеров и массы, типа грунта такие опоры могут монтироваться на бетонные фундаменты или винтовые сваи со сварным ростверком. Для защиты от коррозии применяют метод горячего цинкования или барьерную защиту с использованием полимочевины или других составов.
В локальном электроснабжении чаще применяются несущие конструкции из бетона или дерева. Столбы могут монтироваться, как на фундаменты, так и непосредственно в грунт. Использование центрифуг позволяет получать бетоны высокой плотности с обязательным металлическим армированием. Однако у таких опор есть ряд минусов, в числе которых большой вес. Также в процессе эксплуатации на них возникают дефекты, постепенно приводящие к утрате несущей способности и полному разрушению. Бетон пористый, поэтому он впитывает влагу, которая при замерзании расширяется, разрывая материал. Также он подвержен грибковой коррозии, поэтому нуждается в использовании защитных пропиток.
Дерево – самый простой вариант для опор ЛЭП. Однако древесину необходимо обязательно вымачивать в антисептических пропитках и дополнительно использовать барьерные методы защиты. Только так можно добиться значительного увеличения эксплуатационного срока. Главный плюс – диэлектрические свойства материала, сравнительно невысокая цена, небольшой вес в сравнении с бетоном и простота монтажа, как самих опор, так и оборудования.
Завод «Северозапад» изготавливает металлические опоры ВЛ и ЛЭП и другие металлоконструкции с типовыми параметрами и по индивидуальным чертежам. По вопросам поставок обращайтесь по указанным на сайте телефонным номерам.
