Штуцеры – разновидность фитингов и коротких патрубков, которые присоединяют трубопроводы к другим соединительным элементам: арматуре, трубам, продувке. Фитинги отличаются по типу крепления, к трубопроводам их присоединяют сварным и не сварным методом. На одном конце сварной детали имеется минимум одна резьба, а другой соединяется с трубопроводом посредством вварки в него. Штуцеры, которые вваривают в трубопроводы, изготавливают согласно требованиям ГОСТ 16045-70, они применяются в системах водопроводов, газовых трубопроводных систем и теплопроводов. Вварка проводится как при обустройстве трубопровода, так и при его ремонте.
Сфера применения сварных штуцеров
При сборке трубопроводов, их подключении, организации отводов труб новых или уже действующих трубопроводов сварным методом используют специальные детали – штуцеры. Гладкий конец штуцера под вварку в трубопровод соответствует размерам и форме присоединяемого элемента, что гарантирует прочный и надежный узел. Штуцеры для вварки изготавливают из углеродистой, нержавеющей, легированной и других сталей. Используются для соединения арматуры с трубопроводами во время строительства промышленных магистралей, в системах городского водоснабжения, отопления и других.
Вварка в трубопроводную систему гарантирует максимально прочное и герметичное соединение, по этой причине их применяют на трубопроводах высокого давления. Приварные фитинги используют, когда необходимо:
- установить вентили на трубопровод;
- подключить их к технологическим емкостям и резервуарам;
- соединить трубы одинакового или разных диаметров;
- подключить отборные измерительные устройства (манометры, термометры и другое оборудование для снятия различных показания);
- установить оборудование специализированного назначения.
Марка стали, из которой изготавливают штуцер для вварки, зависит от назначения и эксплуатационных условий трубопроводной системы и соединительной арматуры. Производство осуществляется согласно ГОСТ 16045-70 и отраслевым нормативным и техническим документам.
Вварка штуцеров в трубопроводы: основные правила

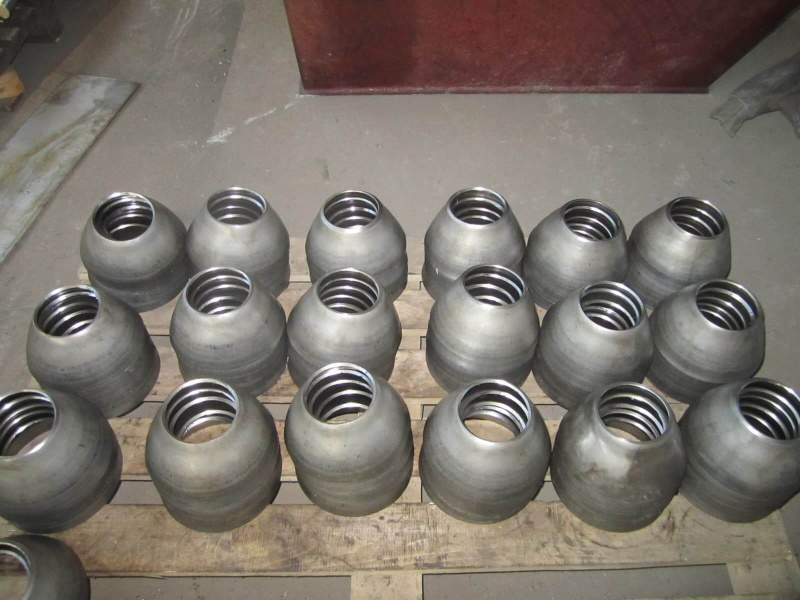

Конструктивно штуцеры являются патрубками небольшой длины, которые помимо гладкой поверхности с одной стороны, предназначенной для приварки, с другой имеют два варианты исполнения: нарезанную резьбу либо коническую часть без неё (конические фитинги привариваются с обеих сторон). Фитинги с резьбовым соединением считаются более надежными, при этом конический штуцер даже после нескольких циклов сборки-разборки не теряет герметичности. Он является составляющим элементом быстроразъемных соединений.
Вварка штуцеров в трубопроводы осуществляется с соблюдением определенных условий:
- Когда его нужно установить в отбортованные заглушки, основное условие – совпадение оси штуцера с осью трубопровода. Условный проход трубопровода должен равняться минимум половине условного диаметра отбортованной заглушки.
- Если штуцер вваривается в действующий трубопровод, сварочные работы в обязательном порядке должны проводиться в строгом соответствии с правилами пожарной безопасности.
- Если работы проводятся со штуцерами и трубами, которые имеют внутренний диаметр менее 100 мм, тогда нет необходимости проводить проверку сварных угловых и тавровых соединений просвечиваний или ультразвуком.
- Когда вварка проводится непосредственно в тело барабана, необходимо отслеживать показатели температуры при предварительном и сопутствующем подогреве. Температура должна быть в диапазоне 150-200 С, показатели нужно поддерживать на участке барабана вокруг штуцера шириной минимум 150 мм.
Чтобы соединение штуцера с трубопроводом было максимально работоспособны, после вварки нужно тщательно обработать поверхность шва. Соединение должно быть обработано таким образом, чтобы был плавный переход от штуцера к основанию трубы или емкости, то есть к тому, к ему он был приварен. Сварное соединение должно быть обработано на галтель – форма поверхности в виде желобка или выемки без острых выступов и перепадов.
Правила вварки штуцера в действующий трубопровод
Фитинги могут ввариваться в трубопроводы при его установке или во время ремонтных работ при выполнении работ на действующем трубопроводе, необходимо следовать установленным правилам:
- Проверить марку стали трубы, в которую будет ввариваться штуцер, после чего выбрать подходящую марку стали для изготовления фитинга. Марку стали устанавливают по прилагаемой к трубе технической документации.
- Перед установкой ввариваемый фитинг нужно испытать, заготавливается штуцер вместе со всей необходимой для его установки и использования арматурой. Необходимо подготовить сам штуцер с фланцем, крепежи, прокладки, вваривать соединительный патрубок только после того, как он был испытан. Такая проверка гарантирует безопасность монтажа и дальнейшей эксплуатации соединения.
- При обустройстве отвода от основного трубопровода при помощи штуцера, основную трубу очищают от изоляции. Далее измеряют наружный диаметр отвода, и на основании этих параметров делают шаблон, в котором учитываются зазоры для сварки. Отверстие в магистральном трубопроводе вырезают на основании сделанного шаблона, после чего вваривают в него подготовленный штуцер-отвод.
- Вваривать необходимо точно и без перекосов. Такую работу должен выполнять высококвалифицированный сварщик, так как она требует навыков и опыта.
Подключать новый трубопровод к действующему, который присоединили к нему вваренным штуцером, нужно после окончания сварочных работ.
В некоторых случаях вварка штуцеров в трубопроводы запрещена, а именно:
- в гнутые и штампованные элементы трубопровода, произведенные любым способом, в сварные швы;
- в места гибов гнутых элементов за исключением вварки одного штуцера в отдельных случаях, но при этом его внутренний диаметр не должен превышать 20 мм.
Процесс установки приварных штуцеров не вызывает сложностей, самым сложным этапом является непосредственно их вварка. Готовое соединение отличается надежностью, герметичностью, способностью выдерживать высокое давление, а также эксплуатироваться в широком температурном диапазоне с сохранением своих прочностных и эксплуатационных характеристик.
