Вязка арматуры для фундамента: особенности и требования

Качество, долговечность и надежность арматурного каркаса во многом определяется тем, как была выполнена вязка арматуры. При нарушении технологии возводимая железобетонная конструкция не получит требуемую проектную мощность, а это чревато различными последствиями – от разрушения анкерных систем под чрезмерной нагрузкой до деформации ж/б элементов при изгибе и даже возможного обрушения зданий, сооружений.

Что такое вязка арматуры, и для чего она необходима?

Вязка – соединение между собой арматурных прутков перед заливкой фундамента. Благодаря соединению прутков удается получить устойчивый каркас, повышающий прочность бетона на изгиб. В отличие от сварки вязка не изменяет свойства стального сплава в месте образования сварного шва, поэтому прочностные и иные характеристики не меняются. Другими минусами соединения сваркой является ограничение возможности применения арматуры (подходят прутки, предназначенные для сварочных работ – например, А500С), необходимо использовать сварочный аппарат, что при частном строительстве – дополнительные расходы.

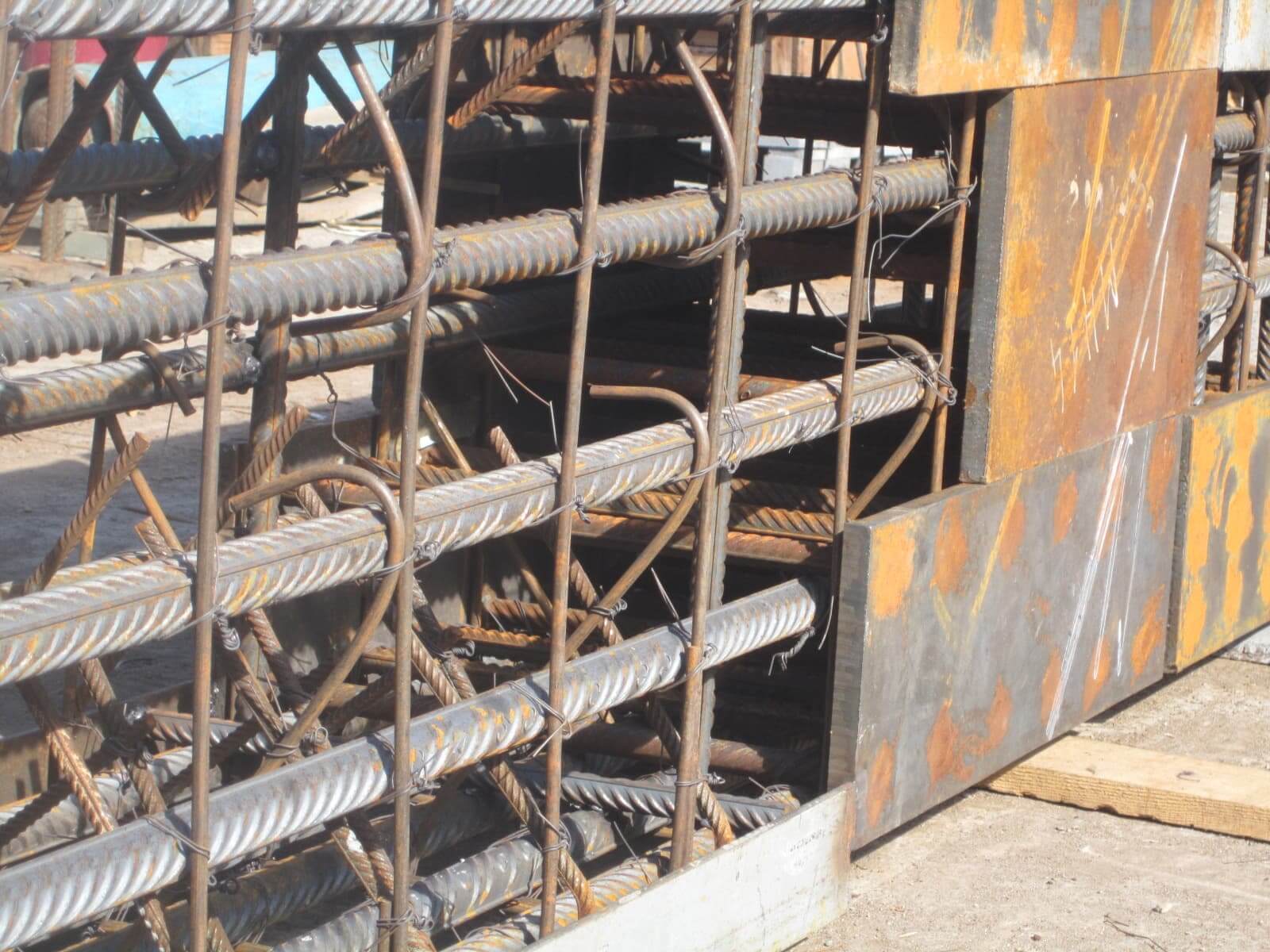

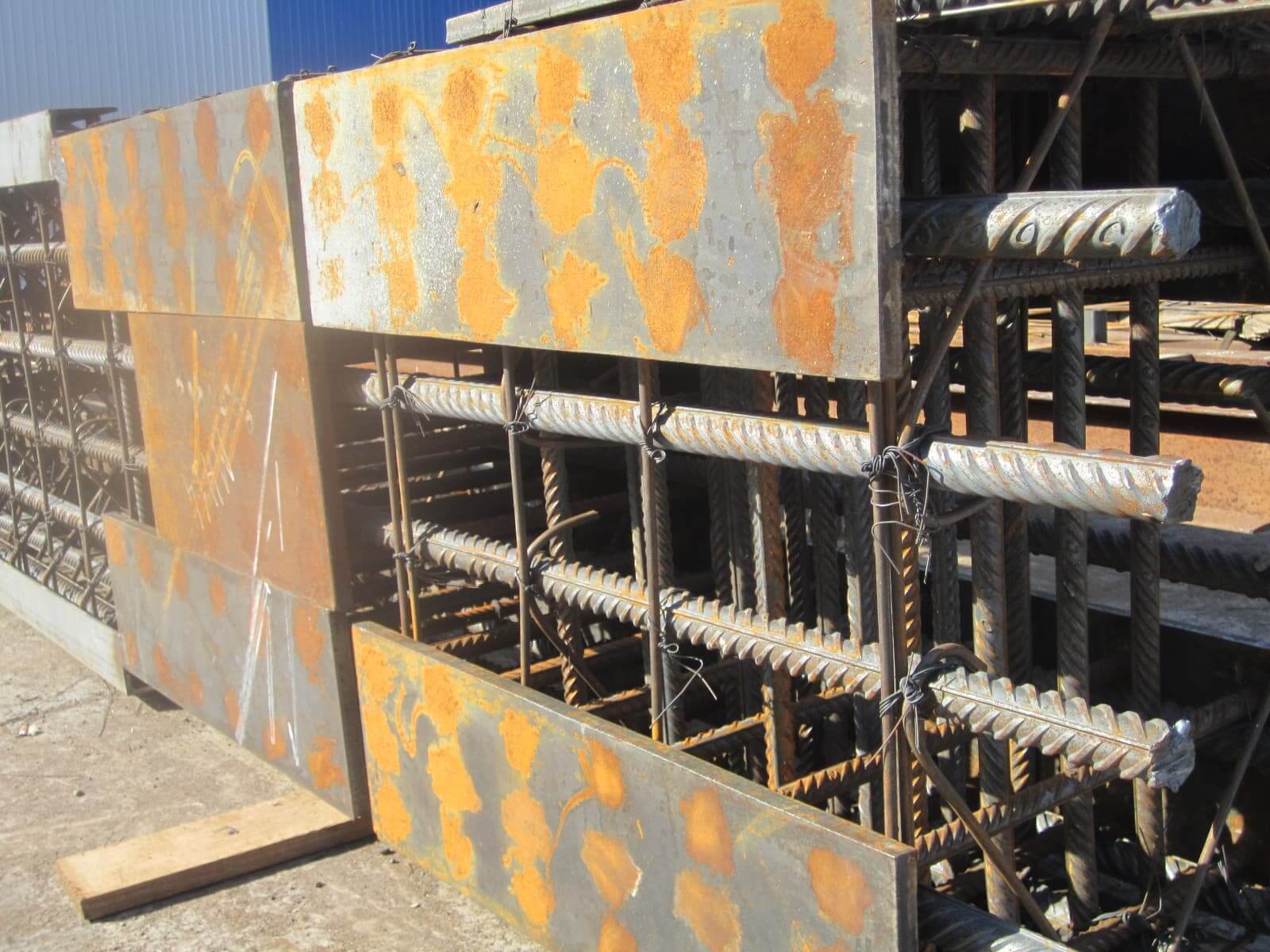

В процессе эксплуатации бетонное основание испытывает неравномерные нагрузки из-за различных факторов – проседание грунта, размытие почвы грунтовыми водами и пр. В связи с этим на фундамент в разных местах воздействуют силы на сжатие и растяжение. Из-за свойств бетона при таких неравномерных нагрузках возникают трещины – основание постепенно разрушается. В итоге под монолитными ж/б конструкциями фундамент уже не будет иметь проектную прочность. По этой причине необходим металлический каркас, который позволяет бетону выдерживать без деформаций сжатие и растяжение. Каркас представляет собой объемную решетку, состоящую из горизонтальных и вертикальных арматурных прутков, надежно соединенных между собой для исключения подвижности. Получение такого каркаса и есть процесс вязки арматуры.

Преимущества вязки арматуры по сравнению со сваркой

Основными плюсами вязки арматурных прутков под заливку фундамента по сравнению со сваркой являются:

• Простое и быстрое выполнение работ. При использовании вязальной проволоки и специального инструмента соединение прутков занимает мало времени и не требует особых навыков и умений.
• Разборное соединение. Если при вязке возникли ошибки, перекосы каркаса, то устранить их намного проще – легче удалить проволоку, чем выполнять резку металла при сварном соединении.
• Возможность выполнения работ в опалубке. Арматурный каркас может быть установлен на опалубку, а может вязаться непосредственно в ней.

Основными ошибками при вязке арматуры под фундамент являются неправильно подобранные материалы (недостаточно прочные прутки), отсутствие Г-образных элементов в углах, стяжек, П-образных элементов по всему каркасу, гидроизоляции опалубки, нарушение сроков заливки бетона при устройстве слоев фундамента. Такие ошибки чреваты серьезными последствиями – вплоть до обрушения здания после его ввода в эксплуатацию.

Выполнение вязки арматурных прутков

В частном строительстве при устройстве основания под небольшие объекты (бани, сауны, хозяйственные постройки, одно- и двухэтажные дачные, жилые дома из легких строительных материалов) обычно для вязки арматуры применяются пластиковые хомуты. В остальных случаях каркас сооружается с помощью соединения вязальной проволокой по ГОСТ 6727-80, ГОСТ 10922-2012 и др.

Основными этапами вязки арматуры под фундамент здания или сооружения являются:

1. Выбор подходящих материалов. Применяются арматурные прутки с периодическим профилем класса не ниже A-3, качественная вязальная проволока. Способ вязания арматуры определяется исходя из объемов работ и, соответственно, размеров каркаса – либо крючок, либо специальный пистолет. На этом же этапе определяется шаг и размеры прутков.
2. Установка угловых элементов. В подготовленной траншее с опалубкой устанавливаются вертикальные арматурные стержни по углам фундамента. От угловых стержней протягивается нижняя нить армирующего пояса, закрепляемая на распорках.
3. Установка и подвязка первого пояса. Заранее подготовленные элементы фиксируются и связываются проволокой. Верхний пояс будет располагаться на уровне 5-7 см ниже поверхности фундамента. В углах должны применяться Г- или П-образные элементы.
4. Соединение поясов (слоев) между собой. Установка второго пояса, соединение с первым.

Узлы при вязке могут быть различными – чаще всего используют простой узел, так как это ускоряет процесс соединения элементов каркаса. Из заранее подготовленных отрезков проволоки создаются петли, которые затягиваются вязальным крючком для арматуры.

Особенности вязки арматуры под фундамент

К особенностям, на которые необходимо обратить внимание при соединении прутков и устройстве каркаса, относится следующее:

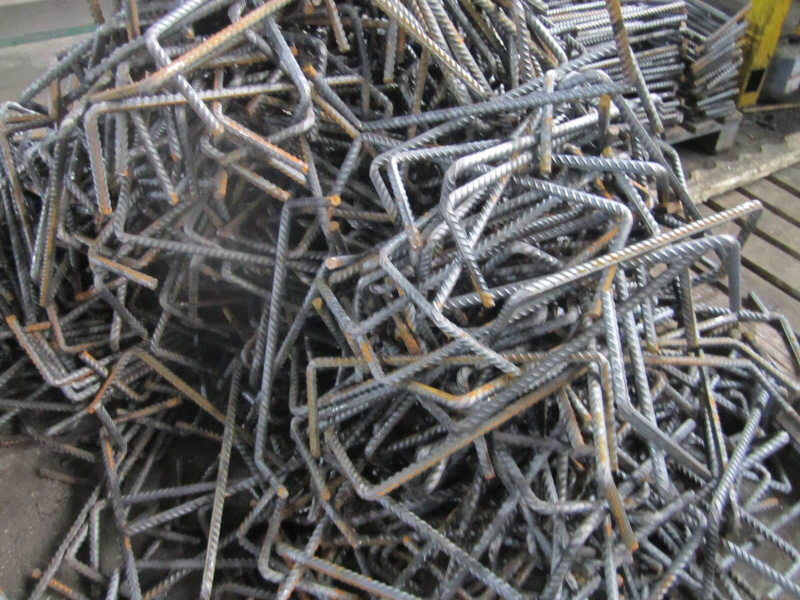

• Применение Г-образных элементов по углам и соединениям. В углах каркаса и примыкающих к ним соединениях необходимо применять Г- или П-образные элементы. В противном случае при подвижности грунта возможен разрыв этих соединений.
• Стяжки и П-образные элементы в арматурном каркасе. Для увеличения прочности конструкции на сжатие между первым и вторым слоями каркаса необходимо предусмотреть П-образные элементы (стяжку).
• Применение гидроизоляции для опалубки. Влага из бетона после заливки будет уходить в грунт и через щели опалубки, что приводит к уменьшению доли цемента, снижению прочности армированного фундамента.

Заключение

От прочности основания здания или сооружения определяется общий срок эксплуатации объекта. Правильно подобранные и установленные фундаментные болты и закладные детали, качественная вязка арматуры, соблюдение технологии заливки позволят создать надежное основание, без проблем выдерживающее расчетные нагрузки и внешние воздействия на протяжении длительного времени.
