Линии электропередач или ЛЭП – это разновидность инженерных коммуникаций, предназначенных для транспортировки электроэнергии от распределительной подстанции или трансформатора к потребителям. Они могут быть высоковольтными магистральными – предназначенными для передачи электроэнергии на большие расстояния, или низковольтными, внутренними или локальными. Одной из важных составляющих воздушных ЛЭП являются опоры, которые принимают на себя нагрузку от подвешенных проводов (включая дополнительные ветровые и прочие нагрузки). К их высоте предъявляются определенные требования и применяются конкретные стандарты.
Какие параметры определяют необходимую высоту опоры ЛЭП
Высота опоры ЛЭП определяется в соответствии со следующими исходными данными:
- Расстояние от провода в нижней точке его провиса до земли – оно должно обеспечивать свободное передвижение людей, автотранспорта (при монтаже над автострадами), железнодорожного транспорта (при пересечении Ж/Д путей).
- Запас расстояния от провода до земли, который должен составлять минимум 20 см на пролетах длиной до 250 метров и 40 см на пролетах до 500 метров.
- Габаритная стрела провиса – минимально допустимое расстояние между проводом и землей или другими объектами при нуле градусов и максимальной плюсовой температуре в регионе эксплуатации.
Также при расчетах учитывается длина гирлянд изоляторов с учетом монтажной арматуры.
Виды и классификация опор ЛЭП в соответствии с ПУЭ
Опоры высоковольтных линий электропередач классифицируют по следующим характеристикам и критериям:
- По основным группам – это анкерные (главные несущие, принимающие всю нагрузку от проводов) или промежуточные (принимающие на себя часть нагрузок или выполняющие вспомогательные функции).
- По специальному назначению – прямые, угловые, концевые, транспозиционные (изменяющие порядок распределения проводов). А по типу ствола – башенные, портальные или вантовые.
- По способу монтажа – с установкой в грунт или на фундамент. По конструкции – одностоечные, многостоечные свободно стоящие или вантовые, с оттяжками (шатающиеся).
- По количеству проводов – однопроводные или многопроводные (многоцепные). По напряжению – 0.22, 0.38, 0.4, 6, 10, 35, 110, 150, 220, 330, 400, 500, 750, 1150 кВ, что сказывается на массово-габаритных характеристиках.

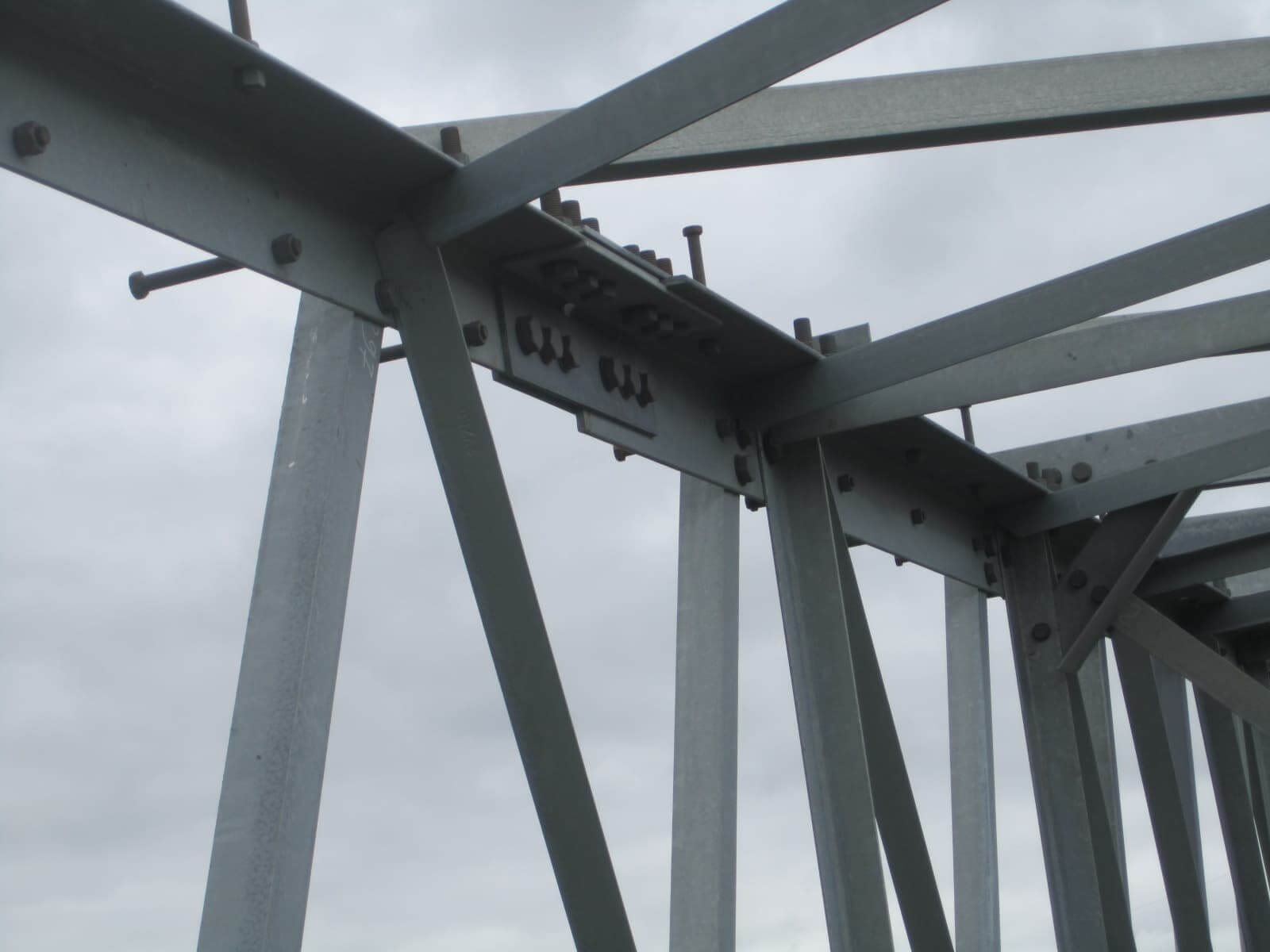

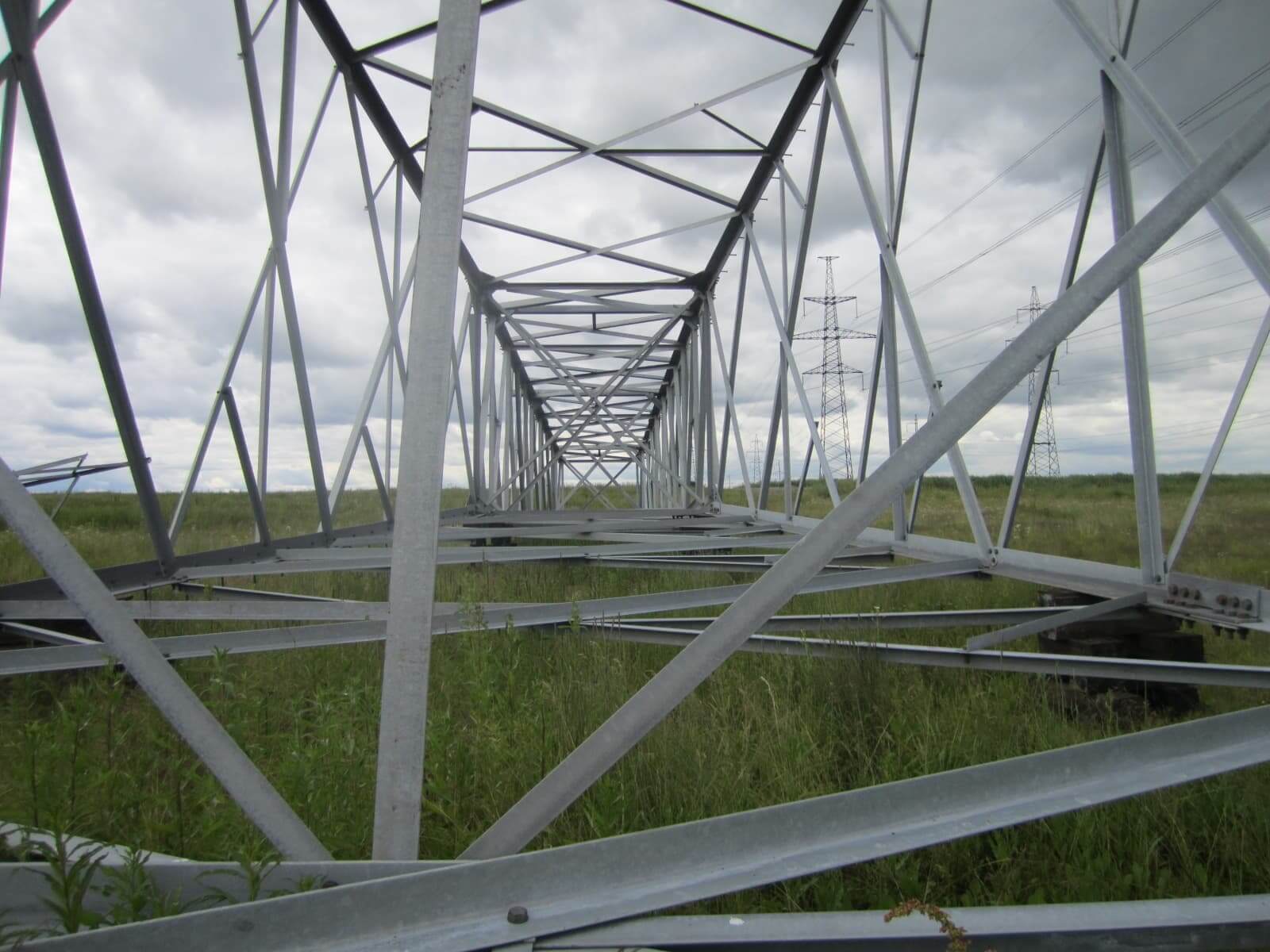

- По материалу – стальные, железобетонные, деревянные или композитные. Наиболее часто используют именно металлические опоры. Бетонные и деревянные столбы чаще применяются во внутренних сетях электроснабжения.
Также для каждого вида конструкций применяются свои методы антикоррозионной защиты, так как опоры эксплуатируются в незащищенных условиях под прямыми воздействиями окружающей среды.
Верхнего предела высоты для опор ЛЭП нет. Для России этот показатель составляет 197 метров – конструкция расположена в городе Балаково. А самая высокая опора в мире установлена в Китае – ее высота превышает 370 метров. В среднем же высота большинства конструкций составляет до 25 метров.
Отдельно стоит упомянуть стилизованные опоры, например, в Рязани – оформленные в виде раскрытого купола парашюта или в Красной Поляне – в виде символов Олимпиады 2014 года.
Параметры электрических столбов частных домовладений
На внутренних территориях (в садовых кооперативах, внутри посёлков), а также непосредственно в частных домовладениях чаще всего используют недорогие железобетонные или деревянные столбы. У них довольно много минусов, и в плане эксплуатационных характеристик они уступают металлическим аналогам, но такие конструкции дешевле. Что касается нормативов, то стандартизируется только минимальная высота таких столбов, которая должна составлять не менее 5 метров. Они обязательно должны устанавливаться вертикально, а в верхней части должны быть предусмотрены кронштейны с изоляторами.
У железобетонных столбов есть несколько принятых за стандарт размеров: 9.5, 10.5, 11 и 16,4 метра. Необходимо учесть, что при монтаже теряются не менее двух метров от этой высоты, которые вкапываются в грунт. Для деревянных столбов приняты стандарты 6.5, 7.5, 9.5 и 11 метров. Металлические конструкции могут изготавливаться на заказ, поэтому их массово-габаритные характеристики зависят от конкретных потребностей заказчика.
