Анкерный блок уголковый

Цена по запросу

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

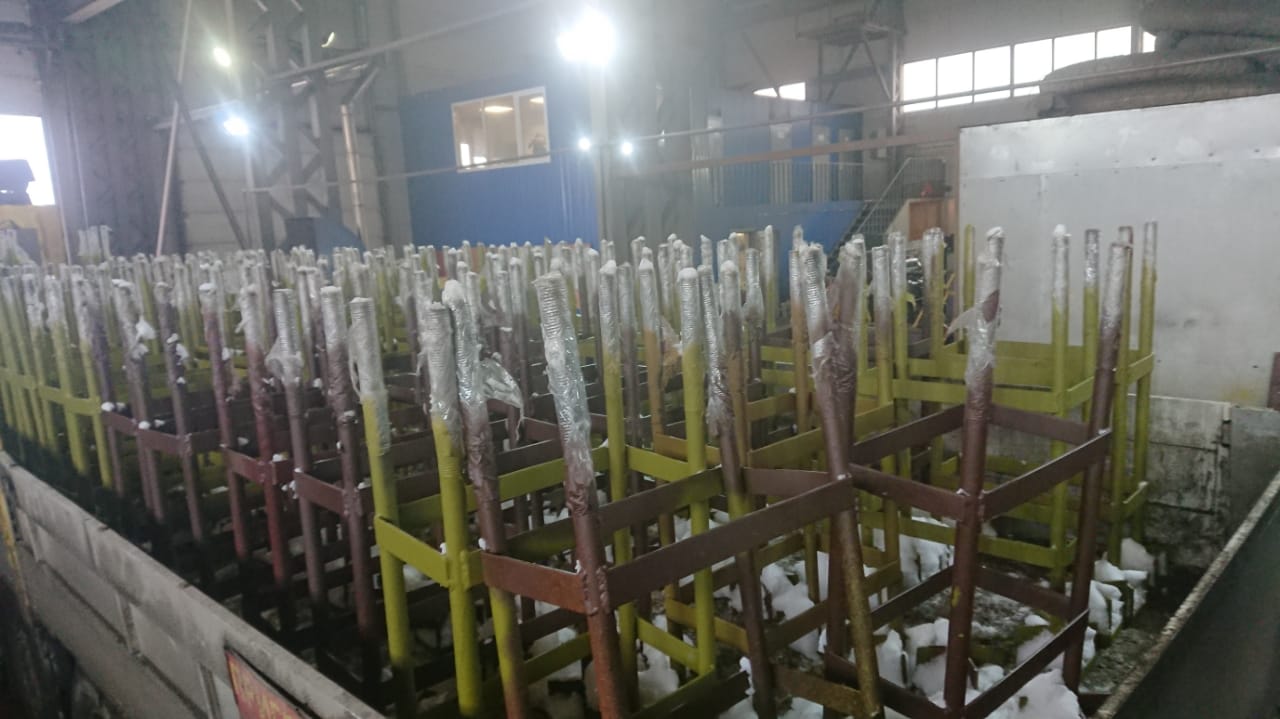

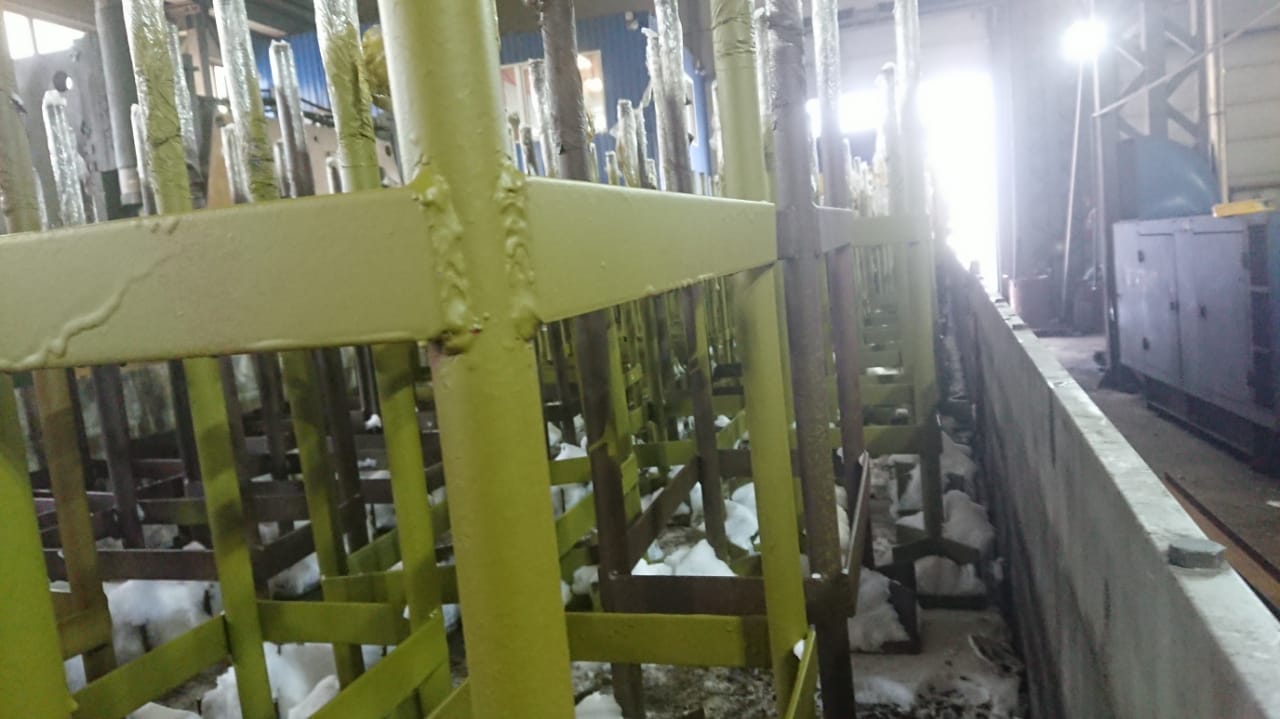

Наш завод изготавливает анкерные блоки для дымовых труб различного технического и отопительного оборудования. Все изделия производятся только в соответствии с технологическими стандартами, проходят контроль качества, имеют длительный срок службы благодаря оцинковке деталей.

Чертеж анкерного блока уголкового

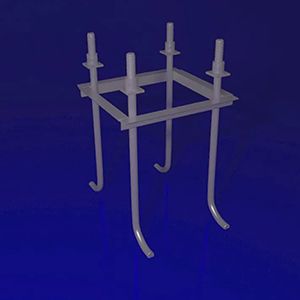

анкерный блок уголковый

Характеристики анкерных блоков уголкового типа

	Анкерный блок угловый

Масса фланца, кг		Сторона фланца по размеру L, мм																				Уголок короткий
Масса фланца, кг		100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000		Обозначение	А	А1	А2	I1	t2	t2-I1	b х I	m отв.	масса	кол-во
Сторона фланца по размеру А, мм	100	0,730	0,876	1,022	1,168	1,314	1,460	1,606	1,752	1,898	2,044	2,190	2,336	2,482	2,628	2,774	2,920	3,060	3,212	3,358		СТД 202.02.0100.25	100	130	150	15	130	100	10х16	-	0,146	2
	150		1,022	1,168	1,314	1,460	1,606	1,752	1,898	2,044	2,190	2,336	2,482	2,628	2,774	2,920	3,060	3,212	3,358	3,504		СТД 202.02.0150.25	150	180	200	15	90	75	10х16	1	0,219	2
	200			1,316	1,460	1,606	1,752	1,898	2,044	2,190	2,336	2,482	2,628	2,770	2,920	3,060	3,212	3,358	3,504	3,650		СТД 202.02.0200.25	200	230	250	15	115	100	10х16	1	0,292	2
	250				1,606	1,752	1,898	2,044	2,190	2,336	2,482	2,628	2,770	2,920	3,060	3,212	3,358	3,504	3,650	3,796		СТД 202.02.0250.25	250	280	300	15	140	125	10х16	1	0,365	2
	300					1,898	2,044	2,190	2,336	2,482	2,628	2,770	2,920	3,060	3,212	3,358	3,504	3,650	3,796	3,942		СТД 202.02.0300.25	300	330	350	15	165	150	10х16	1	0,438	2
	350						2,190	2,336	2,482	2,628	2,770	2,920	3,060	3,212	3,358	3,504	3,650	3,796	3,942	4,086		СТД 202.02.0350.25	350	380	400	15	126,7	111,70	10х16	2	0,511	2
	400							2,482	2,628	2,770	2,920	3,060	3,212	3,358	3,504							СТД 202.02.0400.25	400	430	450	15	143,3	128,3	10х16	2	0,584	2
	450								2,770	2,920	3,060	3,212	3,358	3,504	3,650							СТД 202.02.0450.25	450	480	500	15	120	105	10х16	3	0,657	2
	500									3,060	3,212	3,358	3,504	3,650								СТД 202.02.0500.25	500	530	550	15	132,5	117,5	10х16	3	0,73	2
	550										3,358	3,504	3,650	3,796								СТД.202.02.0550.25	550	580	600	15	145	130	10х16	3	0,803	2
	600
	650
	700
	750
	800
	850
	900
	950
	1000
																						Обозначение	А	А1	А2	I1	t2	t2-I1	b х I	m отв.	масса	кол-во
Уголок длинный	обозна чение	СТД 202. 010100.25	СТД 202. 010150.25	СТД 202. 010200.25	СТД 202. 010250.25	СТД 202. 010300.25	СТД 202. 010350.25	СТД 202. 010400.25	СТД 202. 010450.25	СТД 202. 010500.25	СТД 202. 010550.25	СТД 202. 010600.25	СТД 202. 010650.25	СТД 202. 010700.25	СТД 202. 010750.25	СТД 202. 010800.25	СТД 202. 010850.25	СТД 202. 010900.25	СТД 202. 010950.25	СТД 202. 0101000.25	обозна чение
	L	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	L
	L1	130	180	230	280	330	380	430	480	530	580	630	680	730	780	830	880	930	980	1030	L1
	L2	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	L2
	I1	15	15	15	15	15	15	15	15	15	15	15	15	15	15	15	15	15	51	15	I1
	t1	65	90	115	140	165	126,7	143,3	160	132,5	145	157,5	170	182,5	156	166	176	186	196	147,1	t1
	b х l	10х16	10х16	10х16	10х16	10х16	10х16	10х16	10х16	10х16	10х16	10х16	10х16	10х16	10х16	10х16	10х16	10х16	10х16	10х16	b х l
	m отв.	3	3	3	3	3	4	4	4	5	5	5	5	5	6	6	6	6	6	8	m отв.
	масса	0,219	0,292	0,365	0,438	0,511	0,584	0,657	0,73	0,803	0,876	0,969	1,022	1,095	1,168	1,241	1,316	1,384	1,460	1,533	масса
	кол-во	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	кол-во
