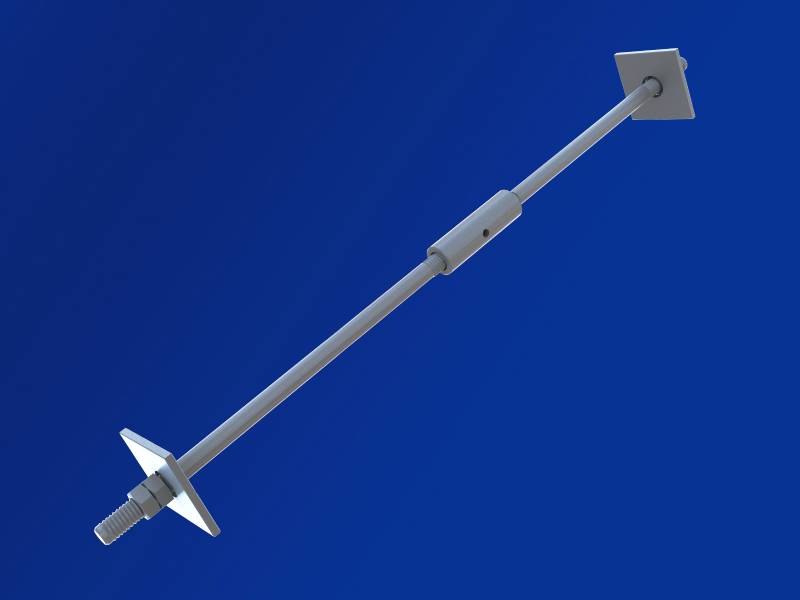

Чертеж анкерной тяги высокопрочной АТВ 2 исполнение 2
Анкерное оборудование предназначено для капитального строительства, строительства подземных и надземных сооружений, возведения стальных конструкций и гидротехнических сооружений, портов и причальных стенок.
Основные параметры и характеристики:
- Анкерное оборудование состоит из стальных анкерных тяг из круглого проката.
- Анкерная тяга с гаечным креплением в сборе состоит из звеньев тяг с резьбами, одной или нескольких муфт, гаек.
- Анкерная тяга с шарнирным креплением (с проушиной) в сборе состоит из звеньев тяг с проушиной и резьбами, одной или нескольких муфт.
- Анкерные тяги с классом прочности 4.6,5.6,8.8,10.9,12.9, в сборе состоят из цельных звеньев тяг с резьбами, одной или нескольких муфт, гаек.
- Анкерные тяги с шарнирным креплением с классом прочности 4.6,5.6,8.8,10.9,12.9, в сборе состоят из цельных звеньев тяг с резьбами, кованой проушины, пальца, одной или нескольких муфт, гаек.
- Дополнительно к анкерному оборудованию поставляется подкладки плоские, подкладки сферические, подкладки радиусные, шарнирные соединительные и натяжные муфты.
Таблица 1 — Прокат сортовой для анкерных тяг
Номинальный диаметр d, мм | Предельное отклонение (мм), при точности прокатки | Площадь поперечного сечения, см2 | Масса 1 м длины проката, кг | |||||
А1 | Б1 | В1 | АО1(1) | А2(1) | В2(1) | |||
5,0 | +0,1/-0,2 | +0,1/-0,5 | +0,3/-0,5 | — | ±0,15 | ±0,4 | 0,196 | 0,154 |
5,5 | +0,1/-0,2 | +0,1/-0,5 | +0,3/-0,5 | — | ±0,15 | ±0,4 | 0,238 | 0,187 |
6,0 | +0,1/-0,2 | +0,1/-0,5 | +0,3/-0,5 | — | ±0,15 | ±0,4 | 0,283 | 0,222 |
6,3 | +0,1/-0,2 | +0,1/-0,5 | +0,3/-0,5 | — | ±0,15 | ±0,4 | 0,312 | 0,245 |
6,5 | +0,1/-0,2 | +0,1/-0,5 | +0,3/-0,5 | — | ±0,15 | ±0,4 | 0,332 | 0,261 |
7,0 | +0,1/-0,2 | +0,1/-0,5 | +0,3/-0,5 | — | ±0,15 | ±0,4 | 0,385 | 0,302 |
8,0 | +0,1/-0,2 | +0,1/-0,5 | +0,3/-0,5 | — | ±0,15 | ±0,4 | 0,503 | 0,395 |
9,0 | +0,1/-0,2 | +0,1/-0,5 | +0,3/-0,5 | — | ±0,15 | ±0,4 | 0,636 | 0,499 |
10,0 | +0,1/-0,3 | +0,1/-0,5 | +0,3/-0,5 | ±0,12 | ±0,15 | ±0,4 | 0,785 | 0,617 |
11,0 | +0,1/-0,3 | +0,1/-0,5 | +0,3/-0,5 | ±0,12 | ±0,15 | ±0,4 | 0,950 | 0,746 |
12,0 | +0,1/-0,3 | +0,1/-0,5 | +0,3/-0,5 | ±0,12 | ±0,15 | ±0,4 | 1,131 | 0,888 |
13,0 | +0,1/-0,3 | +0,1/-0,5 | +0,3/-0,5 | ±0,12 | ±0,20 | ±0,4 | 1,327 | 1,042 |
14,0 | +0,1/-0,3 | +0,1/-0,5 | +0,3/-0,5 | ±0,12 | ±0,20 | ±0,4 | 1,539 | 1,208 |
15,0 | +0,1/-0,3 | +0,1/-0,5 | +0,3/-0,5 | ±0,12 | ±0,20 | ±0,4 | 1,767 | 1,387 |
16,0 | +0,1/-0,3 | +0,1/-0,5 | +0,3/-0,5 | ±0,12 | ±0,20 | ±0,5 | 2,011 | 1,578 |
17,0 | +0,1/-0,3 | +0,1/-0,5 | +0,3/-0,5 | ±0,12 | ±0,20 | ±0,5 | 2,270 | 1,782 |
18,0 | +0,1/-0,3 | +0,1/-0,5 | +0,3/-0,5 | ±0,15 | ±0,20 | ±0,5 | 2,545 | 1,998 |
19,0 | +0,1/-0,3 | +0,1/-0,5 | +0,3/-0,5 | ±0,15 | ±0,20 | ±0,5 | 2,835 | 2,226 |
20,0 | +0,1/-0,4 | +0,2/-0,5 | +0,4/-0,5 | ±0,15 | ±0,20 | ±0,5 | 3,142 | 2,466 |
21,0 | +0,1/-0,4 | +0,2/-0,5 | +0,4/-0,5 | ±0,15 | ±0,20 | ±0,5 | 3,464 | 2,719 |
22,0 | +0,1/-0,4 | +0,2/-0,5 | +0,4/-0,5 | ±0,15 | ±0,20 | ±0,5 | 3,801 | 2,984 |
23,0 | +0,1/-0,4 | +0,2/-0,5 | +0,4/-0,5 | ±0,15 | ±0,25 | ±0,5 | 4,155 | 3,262 |
24,0 | +0,1/-0,4 | +0,2/-0,5 | +0,4/-0,5 | ±0,15 | ±0,25 | ±0,5 | 4,524 | 3,551 |
25,0 | +0,1/-0,4 | +0,2/-0,5 | +0,4/-0,5 | ±0,15 | ±0,25 | ±0,5 | 4,909 | 3,853 |
26,0 | +0,1/-0,4 | +0,2/-0,7 | +0,3/-0,7 | ±0,15 | ±0,25 | ±0,6 | 5,309 | 4,168 |
27,0 | +0,1/-0,4 | +0,2/-0,7 | +0,3/-0,7 | ±0,15 | ±0,25 | ±0,6 | 5,726 | 4,495 |
28,0 | +0,1/-0,4 | +0,2/-0,7 | +0,3/-0,7 | ±0,15 | ±0,25 | ±0,6 | 6,158 | 4,834 |
29,0 | +0,1/-0,5 | +0,2/-0,7 | +0,3/-0,7 | ±0,15 | ±0,25 | ±0,6 | 6,605 | 5,185 |
30,0 | +0,1/-0,5 | +0,2/-0,7 | +0,3/-0,7 | ±0,15 | ±0,25 | ±0,6 | 7,069 | 5,549 |
31,0 | +0,1/-0,5 | +0,2/-0,7 | +0,4/-0,7 | ±0,15 | ±0,30 | ±0,6 | 7,548 | 5,925 |
32,0 | +0,1/-0,5 | +0,2/-0,7 | +0,4/-0,7 | ±0,15 | ±0,30 | ±0,6 | 8,043 | 6,313 |
33,0 | +0,1/-0,5 | +0,2/-0,7 | +0,4/-0,7 | ±0,15 | ±0,30 | ±0,6 | 8,553 | 6,714 |
34,0 | +0,1/-0,5 | +0,2/-0,7 | +0,4/-0,7 | — | ±0,30 | ±0,6 | 9,079 | 7,127 |
35,0 | +0,1/-0,5 | +0,2/-0,7 | +0,4/-0,7 | — | ±0,30 | ±0,6 | 9,621 | 7,553 |
36,0 | +0,1/-0,5 | +0,2/-0,7 | +0,4/-0,7 | — | ±0,30 | ±0,8 | 10,179 | 7,990 |
37,0 | +0,1/-0,5 | +0,2/-0,7 | +0,4/-0,7 | — | ±0,30 | ±0,8 | 10,752 | 8,440 |
38,0 | +0,1/-0,5 | +0,2/-0,7 | +0,4/-0,7 | — | ±0,30 | ±0,8 | 11,341 | 8,903 |
39,0 | +0,1/-0,5 | +0,2/-0,7 | +0,4/-0,7 | — | ±0,30 | ±0,8 | 11,946 | 9,378 |
40,0 | +0,1/-0,5 | +0,2/-0,7 | +0,4/-0,7 | — | ±0,30 | ±0,8 | 12,566 | 9,865 |
41,0 | +0,1/-0,5 | +0,2/-0,7 | +0,4/-0,7 | — | ±0,40 | ±0,8 | 13,203 | 10,364 |
42,0 | +0,1/-0,5 | +0,2/-0,7 | +0,4/-0,7 | — | ±0,40 | ±0,8 | 13,854 | 10,876 |
43,0 | +0,1/-0,5 | +0,2/-0,7 | +0,4/-0,7 | — | ±0,40 | ±0,8 | 14,522 | 11,400 |
44,0 | +0,1/-0,5 | +0,2/-0,7 | +0,4/-0,7 | — | ±0,40 | ±0,8 | 15,205 | 11,936 |
45,0 | +0,1/-0,5 | +0,2/-0,7 | +0,4/-0,7 | — | ±0,40 | ±0,8 | 15,904 | 12,485 |
46,0 | +0,1/-0,5 | +0,2/-0,7 | +0,4/-0,7 | — | ±0,40 | ±0,8 | 16,619 | 13,046 |
47,0 | +0,1/-0,5 | +0,2/-0,7 | +0,4/-0,7 | — | ±0,40 | ±0,8 | 17,349 | 13,619 |
48,0 | +0,1/-0,5 | +0,2/-0,7 | +0,4/-0,7 | — | ±0,40 | ±0,8 | 18,096 | 14,205 |
50,0 | +0,1/-0,7 | +0,2/-1,0 | +0,4/-1,0 | — | ±0,40 | ±0,8 | 19,635 | 15,413 |
52,0 | +0,1/-0,7 | +0,2/-1,0 | +0,4/-1,0 | — | ±0,40 | ±1,0 | 21,237 | 16,671 |
53,0 | +0,1/-0,7 | +0,2/-1,0 | +0,4/-1,0 | — | ±0,50 | ±1,0 | 22,062 | 17,319 |
54,0 | +0,1/-0,7 | +0,2/-1,0 | +0,4/-1,0 | — | ±0,50 | ±1,0 | 22,902 | 17,978 |
55,0 | +0,1/-0,7 | +0,2/-1,0 | +0,4/-1,0 | — | ±0,50 | ±1,0 | 23,758 | 18,650 |
56,0 | +0,1/-0,7 | +0,2/-1,0 | +0,4/-1,0 | — | ±0,50 | ±1,0 | 24,630 | 19,335 |
58,0 | +0,1/-0,7 | +0,2/-1,0 | +0,4/-1,0 | — | ±0,50 | ±1,0 | 26,421 | 20,740 |
60,0 | +0,1/-0,9 | +0,3/-1,1 | +0,5/-1,1 | — | ±0,50 | ±1,0 | 28,274 | 22,195 |
62,0 | +0,1/-0,9 | +0,3/-1,1 | +0,5/-1,1 | — | ±0,50 | ±1,0 | 30,191 | 23,700 |
63,0 | +0,1/-0,9 | +0,3/-1,1 | +0,5/-1,1 | — | ±0,50 | ±1,0 | 31,173 | 24,470 |
65,0 | +0,1/-0,9 | +0,3/-1,1 | +0,5/-1,1 | — | ±0,50 | ±1,0 | 33,183 | 26,049 |
67,0 | +0,1/-0,9 | +0,3/-1,1 | +0,5/-1,1 | — | ±0,50 | ±1,0 | 35,257 | 27,676 |
68,0 | +0,1/-0,9 | +0,3/-1,1 | +0,5/-1,1 | — | ±0,50 | ±1,0 | 36,317 | 28,509 |
70,0 | +0,1/-0,9 | +0,3/-1,1 | +0,5/-1,1 | — | ±0,50 | ±1,0 | 38,485 | 30,210 |
72,0 | +0,1/-0,9 | +0,3/-1,1 | +0,5/-1,1 | — | ±0,50 | ±1,0 | 40,715 | 31,961 |
73,0 | +0,1/-0,9 | +0,3/-1,1 | +0,5/-1,1 | — | ±0,50 | ±1,0 | 41,854 | 32,855 |
75,0 | +0,1/-0,9 | +0,3/-1,1 | +0,5/-1,1 | — | ±0,50 | ±1,0 | 44,179 | 34,680 |
78,0 | +0,1/-0,9 | +0,3/-1,1 | +0,5/-1,1 | — | — | ±1,0 | 47,784 | 37,510 |
80,0 | +0,3/-1,1 | +0,3/-1,3 | +0,5/-1,3 | — | — | ±1,0 | 50,266 | 39,458 |
82,0 | +0,3/-1,1 | +0,3/-1,3 | +0,5/-1,3 | — | — | ±1,3 | 52,810 | 41,456 |
85,0 | +0,3/-1,1 | +0,3/-1,3 | +0,5/-1,3 | — | — | ±1,3 | 56,745 | 44,545 |
87,0 | +0,3/-1,1 | +0,3/-1,3 | +0,5/-1,3 | — | — | ±1,3 | 59,447 | 46,666 |
90,0 | +0,3/-1,1 | +0,3/-1,3 | +0,5/-1,3 | — | — | ±1,3 | 63,617 | 49,940 |
92,0 | +0,3/-1,1 | +0,3/-1,3 | +0,5/-1,3 | — | — | ±1,3 | 66,476 | 52,184 |
95,0 | +0,3/-1,1 | +0,3/-1,3 | +0,5/-1,3 | — | — | ±1,3 | 70,882 | 55,643 |
97,0 | +0,3/-1,1 | +0,3/-1,3 | +0,5/-1,3 | — | — | ±1,3 | 73,898 | 58,010 |
100,0 | — | +0,4/-1,7 | +0,6/-1,7 | — | — | ±1,3 | 78,540 | 61,654 |
105,0 | — | +0,4/-1,7 | +0,6/-1,7 | — | — | ±1,5 | 86,590 | 67,973 |
110,0 | — | +0,4/-1,7 | +0,6/-1,7 | — | — | ±1,5 | 95,033 | 74,601 |
115,0 | — | +0,4/-1,7 | +0,6/-1,7 | — | — | ±1,5 | 103,869 | 81,537 |
120,0 | — | +0,6/-2,0 | +0,8/-2,0 | — | — | ±1,5 | 113,097 | 88,781 |
125,0 | — | +0,6/-2,0 | +0,8/-2,0 | — | — | ±2,0 | 122,719 | 96,334 |
130,0 | — | +0,6/-2,0 | +0,8/-2,0 | — | — | ±2,0 | 132,732 | 104,195 |
135,0 | — | +0,6/-2,0 | +0,8/-2,0 | — | — | ±2,0 | 143,139 | 112,364 |
140,0 | — | +0,6/-2,0 | +0,8/-2,0 | — | — | ±2,0 | 153,938 | 120,841 |
145,0 | — | +0,6/-2,0 | +0,8/-2,0 | — | — | ±2,0 | 165,130 | 129,627 |
150,0 | — | +0,6/-2,0 | +0,8/-2,0 | — | — | ±2,0 | 176,715 | 138,721 |
155,0 | — | +0,6/-2,0 | +0,8/-2,0 | — | — | ±2,0 | 188,692 | 148,123 |
160,0 | — | — | +0,9/-2,5 | — | — | ±2,0 | 201,062 | 157,834 |
165,0 | — | — | +0,9/-2,5 | — | — | ±2,5 | 213,825 | 167,852 |
170,0 | — | — | +0,9/-2,5 | — | — | ±2,5 | 226,980 | 178,179 |
175,0 | — | — | +0,9/-2,5 | — | — | ±2,5 | 240,528 | 188,815 |
180,0 | — | — | +0,9/-2,5 | — | — | ±2,5 | 254,469 | 199,758 |
185,0 | — | — | +0,9/-2,5 | — | — | ±2,5 | 268,803 | 211,010 |
190,0 | — | — | +0,9/-2,5 | — | — | ±2,5 | 283,529 | 222,570 |
195,0 | — | — | +0,9/-2,5 | — | — | ±2,5 | 298,648 | 234,438 |
200,0 | — | — | +0,9/-2,5 | — | — | ±2,5 | 314,159 | 246,615 |
210,0 | — | — | +1,2/-3,0 | — | — | ±3,0 | 346,361 | 271,893 |
220,0 | — | — | +1,2/-3,0 | — | — | ±3,0 | 380,133 | 298,404 |
230,0 | — | — | +1,2/-3,0 | — | — | ±4,0 | 415,476 | 326,148 |
240,0 | — | — | +1,2/-3,0 | — | — | ±4,0 | 452,389 | 355,126 |
250,0 | — | — | +1,2/-3,0 | — | — | ±4,0 | 490,874 | 385,336 |
260,0 | — | — | +2,0/-4,0 | — | — | ±6,0 | 530,929 | 416,779 |
270,0 | — | — | +2,0/-4,0 | — | — | ±6,0 | 572,555 | 449,456 |
(1) По согласованию изготовителя с потребителем (по согласованной спецификации).
Таблица 2 — Номинальный диаметр резьбы для анкерных тяг (Размеры в миллиметрах)
Номинальный диаметр резьбы D, наружный диаметр резьбы d | Шаг P | Средний диаметр D2, d2 | Внутренний диаметр D1, d1 | Внутренний диаметр по дну впадины d3 |
0,25 | 0,075 | 0,201 | 0,169 | 0,158 |
0,3 | 0,08 | 0,248 | 0,213 | 0,202 |
0,35 | 0,09 | 0,292 | 0,253 | 0,240 |
0,4 | 0,1 | 0,335 | 0,292 | 0,277 |
0,45 | 0,1 | 0,385 | 0,342 | 0,327 |
0,5 | 0,125 | 0,419 | 0,365 | 0,347 |
0,55 | 0,125 | 0,469 | 0,415 | 0,397 |
0,6 | 0,15 | 0,503 | 0,438 | 0,416 |
0,7 | 0,175 | 0,586 | 0,511 | 0,485 |
0,8 | 0,2 | 0,670 | 0,583 | 0,555 |
0,9 | 0,225 | 0,754 | 0,656 | 0,624 |
1 | 0,25 | 0,838 | 0,729 | 0,693 |
1 | 0,2 | 0,870 | 0,783 | 0,755 |
1,1 | 0,25 | 0,938 | 0,829 | 0,793 |
1,1 | 0,2 | 0,970 | 0,883 | 0,855 |
1,2 | 0,25 | 1,038 | 0,929 | 0,893 |
1,2 | 0,2 | 1,070 | 0,983 | 0,955 |
1,4 | 0,3 | 1,205 | 1,075 | 1,032 |
1,4 | 0,2 | 1,270 | 1,183 | 1,155 |
1,6 | 0,35 | 1,373 | 1,221 | 1,171 |
1,6 | 0,2 | 1,470 | 1,383 | 1,355 |
1,8 | 0,35 | 1,573 | 1,421 | 1,371 |
1,8 | 0,2 | 1,670 | 1,583 | 1,555 |
2 | 0,4 | 1,740 | 1,567 | 1,509 |
2 | 0,25 | 1,838 | 1,729 | 1,693 |
2,2 | 0,45 | 1,908 | 1,713 | 1,648 |
2,2 | 0,25 | 2,038 | 1,929 | 1,893 |
2,5 | 0,45 | 2,208 | 2,013 | 1,948 |
2,5 | 0,35 | 2,273 | 2,121 | 2,071 |
3 | 0,5 | 2,675 | 2,459 | 2,387 |
3 | 0,35 | 2,773 | 2,621 | 2,571 |
3,5 | 0,6 | 3,110 | 2,850 | 2,764 |
3,5 | 0,35 | 3,273 | 3,121 | 3,071 |
4 | 0,7 | 3,545 | 3,242 | 3,141 |
4 | 0,5 | 3,675 | 3,459 | 3,387 |
4,5 | 0,75 | 4,013 | 3,688 | 3,580 |
4,5 | 0,5 | 4,175 | 3,959 | 3,887 |
5 | 0,8 | 4,480 | 4,134 | 4,019 |
5 | 0,5 | 4,675 | 4,459 | 4,387 |
5,5 | 0,5 | 5,175 | 4,959 | 4,887 |
6 | 1 | 5,350 | 4,917 | 4,773 |
6 | 0,75 | 5,513 | 5,188 | 5,080 |
6 | 0,5 | 5,675 | 5,459 | 5,387 |
7 | 1 | 6,350 | 5,917 | 5,773 |
7 | 0,75 | 6,513 | 6,188 | 6,080 |
7 | 0,5 | 6,675 | 6,459 | 6,387 |
8 | 1,25 | 7,188 | 6,647 | 6,466 |
8 | 1 | 7,350 | 6,917 | 6,773 |
8 | 0,75 | 7,513 | 7,188 | 7,080 |
8 | 0,5 | 7,675 | 7,459 | 7,387 |
9 | 1,35 | 8,188 | 7,647 | 7,466 |
9 | 1 | 8,350 | 7,917 | 7,773 |
9 | 0,75 | 8,513 | 8,188 | 8,080 |
9 | 0,5 | 8,675 | 8,459 | 8,387 |
10 | 1,5 | 9,026 | 8,376 | 8,160 |
10 | 1,25 | 9,188 | 8,647 | 8,466 |
10 | 1 | 9,350 | 8,917 | 8,773 |
10 | 0,75 | 9,513 | 9,188 | 9,080 |
10 | 0,5 | 9,675 | 9,459 | 9,387 |
11 | 1,5 | 10,026 | 9,376 | 9,160 |
11 | 1 | 10,350 | 9,917 | 9,773 |
11 | 0,75 | 10,513 | 10,188 | 10,080 |
11 | 0,5 | 10,675 | 10,459 | 10,387 |
12 | 1,75 | 10,863 | 10,106 | 9,853 |
12 | 1,5 | 11,026 | 10,376 | 10,160 |
12 | 1,25 | 11,188 | 10,647 | 10,466 |
12 | 1 | 11,350 | 10,917 | 10,773 |
12 | 0,75 | 11,513 | 11,188 | 11,080 |
12 | 0,5 | 11,675 | 11,459 | 11,387 |
14 | 2 | 12,701 | 11,835 | 11,546 |
14 | 1,5 | 13,026 | 12,376 | 12,160 |
14 | 1,25 | 13,188 | 12,647 | 12,466 |
14 | 1 | 13,350 | 12,917 | 12,773 |
14 | 0,75 | 13,513 | 13,188 | 13,080 |
14 | 0,5 | 13,675 | 13,459 | 13,387 |
15 | 1,5 | 14,026 | 13,376 | 13,160 |
15 | 1 | 14,350 | 13,917 | 13,773 |
16 | 2 | 14,701 | 13,835 | 13,546 |
16 | 1,5 | 15,026 | 14,376 | 14,160 |
16 | 1 | 15,350 | 14,917 | 14,773 |
16 | 0,75 | 15,513 | 15,188 | 15,080 |
16 | 0,5 | 15,675 | 15,459 | 15,387 |
17 | 1,5 | 16,026 | 15,376 | 15,160 |
17 | 1 | 16,350 | 15,917 | 15,773 |
18 | 2,5 | 16,376 | 15,294 | 14,933 |
18 | 2 | 16,701 | 15,835 | 15,546 |
18 | 1,5 | 17,026 | 16,376 | 16,160 |
18 | 1 | 17,350 | 16,917 | 16,773 |
18 | 0,75 | 17,513 | 17,188 | 17,080 |
18 | 0,5 | 17,675 | 17,459 | 17,387 |
20 | 2,5 | 18,376 | 17,294 | 16,933 |
20 | 2 | 18,701 | 17,835 | 17,546 |
20 | 1,5 | 19,026 | 18,376 | 18,160 |
20 | 1 | 19,350 | 18,917 | 18,773 |
20 | 0,75 | 19,513 | 19,188 | 19,080 |
20 | 0,5 | 19,675 | 19,459 | 19,387 |
22 | 2,5 | 20,376 | 19,294 | 18,933 |
22 | 2 | 20,701 | 19,835 | 19,546 |
22 | 1,5 | 21,026 | 20,376 | 20,160 |
22 | 1 | 21,350 | 20,917 | 20,773 |
22 | 0,75 | 21,513 | 21,188 | 21,080 |
22 | 0,5 | 21,675 | 21,459 | 21,387 |
24 | 3 | 22,051 | 20,752 | 20,319 |
24 | 2 | 22,701 | 21,835 | 21,546 |
24 | 1,5 | 23,026 | 22,376 | 22,160 |
24 | 1 | 23,350 | 22,917 | 22,773 |
24 | 0,75 | 23,513 | 23,188 | 23,080 |
25 | 2 | 23,701 | 22,835 | 22,546 |
25 | 1,5 | 24,026 | 23,376 | 23,160 |
25 | 1 | 24,350 | 23,917 | 23,773 |
26 | 1,5 | 25,026 | 24,376 | 24,160 |
27 | 3 | 25,051 | 23,752 | 23,319 |
27 | 2 | 25,701 | 24,835 | 24,546 |
27 | 1,5 | 26,026 | 25,376 | 25,160 |
27 | 1 | 26,350 | 25,917 | 25,773 |
27 | 0,75 | 26,513 | 26,188 | 26,080 |
28 | 2 | 26,701 | 25,835 | 25,546 |
28 | 1,5 | 27,026 | 26,376 | 26,160 |
28 | 1 | 27,350 | 26,917 | 26,773 |
30 | 3,5 | 27,727 | 26,211 | 25,706 |
30 | 3 | 28,051 | 26,752 | 26,319 |
30 | 2 | 28,701 | 27,835 | 27,546 |
30 | 1,5 | 29,026 | 28,376 | 28,160 |
30 | 1 | 29,350 | 28,917 | 28,773 |
30 | 0,75 | 29,513 | 29,188 | 29,080 |
32 | 2 | 30,701 | 29,835 | 29,546 |
32 | 1,5 | 31,026 | 30,376 | 30,160 |
33 | 3,5 | 30,727 | 29,211 | 28,706 |
33 | 3 | 31,051 | 29,752 | 29,319 |
33 | 2 | 31,701 | 30,835 | 30,546 |
33 | 1,5 | 32,026 | 31,375 | 31,160 |
33 | 1 | 32,350 | 31,917 | 31,773 |
33 | 0,75 | 32,513 | 32,188 | 32,080 |
35 | 1,5 | 34,026 | 33,376 | 33,160 |
36 | 4 | 33,402 | 31,670 | 31,093 |
36 | 3 | 34,051 | 32,752 | 32,319 |
36 | 2 | 34,701 | 33,835 | 33,546 |
36 | 1,5 | 35,026 | 34,376 | 34,160 |
36 | 1 | 35,350 | 34,917 | 34,773 |
38 | 1,5 | 37,026 | 36,376 | 36,160 |
39 | 4 | 36,402 | 34,670 | 34,093 |
39 | 3 | 37,051 | 35,752 | 35,319 |
39 | 2 | 37,701 | 36,835 | 36,546 |
39 | 1,5 | 38,026 | 37,376 | 37,160 |
39 | 1 | 38,350 | 37,917 | 37,773 |
40 | 3 | 38,051 | 36,752 | 36,319 |
40 | 2 | 38,701 | 37,835 | 37,546 |
40 | 1,5 | 39,026 | 38,376 | 38,160 |
42 | 4,5 | 39,077 | 37,129 | 36,479 |
42 | 4 | 39,402 | 37,670 | 37,093 |
42 | 3 | 40,051 | 38,752 | 38,319 |
42 | 2 | 40,701 | 39,835 | 39,546 |
42 | 1,5 | 41,026 | 40,376 | 40,160 |
42 | 1 | 41,350 | 40,917 | 40,773 |
45 | 4,5 | 42,077 | 40,129 | 39,479 |
45 | 4 | 42,402 | 40,670 | 40,093 |
45 | 3 | 43,051 | 41,752 | 41,319 |
45 | 2 | 43,701 | 42,835 | 42,546 |
45 | 1,5 | 44,026 | 43,376 | 43,160 |
45 | 1 | 44,350 | 43,917 | 43,773 |
48 | 5 | 44,752 | 42,587 | 41,866 |
48 | 4 | 45,402 | 43,670 | 43,093 |
48 | 3 | 46,051 | 44,752 | 44,319 |
48 | 2 | 46,701 | 45,835 | 45,546 |
48 | 1,5 | 47,026 | 46,376 | 46,160 |
48 | 1 | 47,350 | 46,917 | 46,773 |
50 | 3 | 48,051 | 46,752 | 46,319 |
50 | 2 | 48,701 | 47,835 | 47,546 |
50 | 1,5 | 49,026 | 48,376 | 48,160 |
52 | 5 | 48,752 | 46,587 | 45,866 |
52 | 4 | 49,402 | 47,670 | 47,09355 |
52 | 3 | 50,051 | 48,752 | 48,319 |
52 | 2 | 50,701 | 49,835 | 49,546 |
52 | 1,5 | 51,026 | 50,376 | 50,160 |
52 | 1 | 51,350 | 50,917 | 50,773 |
55 | 4 | 52,402 | 51,670 | 50,093 |
55 | 3 | 53,051 | 51,752 | 51,319 |
55 | 2 | 53,701 | 52,835 | 52,546 |
55 | 1,5 | 54,026 | 53,376 | 53,160 |
56 | 5,5 | 52,428 | 50,046 | 49,252 |
56 | 4 | 53,402 | 51,670 | 51,093 |
56 | 3 | 54,051 | 52,752 | 52,319 |
56 | 2 | 54,701 | 53,835 | 53,546 |
56 | 1,5 | 55,026 | 54,376 | 54,160 |
56 | 1 | 55,350 | 54,917 | 54,773 |
58 | 4 | 55,402 | 53,670 | 53,093 |
58 | 3 | 56,051 | 54,752 | 54,319 |
58 | 2 | 56,701 | 55,835 | 55,546 |
58 | 1,5 | 57,026 | 56,376 | 56,160 |
60 | 5,5 | 56,428 | 54,046 | 53,252 |
60 | 4 | 57,402 | 55,670 | 55,093 |
60 | 3 | 58,051 | 56,752 | 56,319 |
60 | 2 | 58,701 | 57,835 | 57,546 |
60 | 1,5 | 59,026 | 58,376 | 58,160 |
60 | 1 | 59,350 | 58,917 | 58,773 |
62 | 4 | 59,402 | 57,670 | 57,093 |
62 | 3 | 60,051 | 58,752 | 58,319 |
62 | 2 | 60,701 | 59,835 | 59,546 |
62 | 1,5 | 61,026 | 60,376 | 60,160 |
64 | 6 | 60,103 | 57,505 | 56,639 |
64 | 4 | 61,402 | 59,670 | 59,093 |
64 | 3 | 62,051 | 60,752 | 60,319 |
64 | 2 | 62,701 | 61,835 | 61,546 |
64 | 1,5 | 63,026 | 62,376 | 62,160 |
64 | 1 | 63,350 | 62,917 | 62,773 |
65 | 4 | 62,402 | 60,670 | 60,093 |
65 | 3 | 63,051 | 61,752 | 61,319 |
65 | 2 | 63,701 | 62,835 | 62,546 |
65 | 1,5 | 64,026 | 63,376 | 63,160 |
68 | 6 | 64,103 | 61,505 | 60,639 |
68 | 4 | 65,402 | 63,670 | 63,093 |
68 | 3 | 66,051 | 64,752 | 64,319 |
68 | 2 | 66,701 | 65,835 | 65,546 |
68 | 1,5 | 67,026 | 66,376 | 66,160 |
68 | 1 | 67,350 | 66,917 | 66,773 |
70 | 6 | 66,103 | 63,505 | 62,639 |
70 | 4 | 67,402 | 65,670 | 65,093 |
70 | 3 | 68,051 | 66,752 | 66,319 |
70 | 2 | 68,701 | 67,835 | 67,546 |
70 | 1,5 | 69,026 | 68,376 | 68,160 |
72 | 6 | 68,103 | 65,505 | 64,639 |
72 | 4 | 69,402 | 67,670 | 67,093 |
72 | 3 | 70,051 | 58,752 | 68,319 |
72 | 2 | 70,701 | 69,835 | 69,546 |
72 | 1,5 | 71,026 | 70,376 | 70,160 |
72 | 1 | 71,350 | 70,917 | 70,773 |
75 | 4 | 72,402 | 70,670 | 70,093 |
75 | 3 | 73,051 | 71,752 | 71,319 |
75 | 2 | 73,701 | 72,835 | 72,546 |
75 | 1,5 | 74,026 | 73,376 | 73,160 |
76 | 6 | 72,103 | 69,505 | 68,639 |
76 | 4 | 73,402 | 71,670 | 71,093 |
76 | 3 | 74,051 | 72,752 | 72,319 |
76 | 2 | 74,701 | 73,835 | 73,546 |
76 | 1,5 | 75,026 | 74,376 | 74,160 |
76 | 1 | 75,350 | 74,917 | 74,773 |
78 | 2 | 76,701 | 75,835 | 75,546 |
80 | 6 | 76,701 | 75,835 | 72,639 |
80 | 4 | 77,402 | 75,670 | 75,093 |
80 | 3 | 78,051 | 76,752 | 76,319 |
80 | 2 | 78,701 | 77,835 | 77,546 |
80 | 1,5 | 79,026 | 78,376 | 78,160 |
80 | 1 | 79,350 | 78,917 | 78,773 |
80 | 2 | 80,701 | 79,835 | 79,546 |
85 | 6 | 81,103 | 78,505 | 77,639 |
85 | 4 | 82,402 | 80,670 | 80,093 |
85 | 3 | 83,051 | 81,752 | 81,319 |
85 | 2 | 83,701 | 82,835 | 82,546 |
85 | 1,5 | 84,026 | 83,376 | 83,160 |
90 | 6 | 86,103 | 83,505 | 82,639 |
90 | 4 | 87,402 | 85,670 | 85,093 |
90 | 3 | 88,051 | 86,752 | 86,319 |
90 | 2 | 88,701 | 87,835 | 87,546 |
90 | 1,5 | 89,026 | 88,376 | 88,160 |
95 | 6 | 91,103 | 88,505 | 87,639 |
95 | 4 | 92,402 | 90,670 | 90,093 |
95 | 3 | 93,051 | 91,752 | 91,319 |
95 | 2 | 93,701 | 92,835 | 92,546 |
95 | 1,5 | 94,026 | 93,376 | 93,160 |
100 | 6 | 96,103 | 93,505 | 92,639 |
100 | 4 | 97,402 | 95,670 | 95,093 |
100 | 3 | 98,051 | 96,752 | 96,319 |
100 | 2 | 98,701 | 97,835 | 97,546 |
100 | 1,5 | 99,026 | 98,376 | 98,160 |
105 | 6 | 101,103 | 98,505 | 97,639 |
105 | 4 | 102,402 | 100,670 | 100,093 |
105 | 3 | 103,051 | 101,752 | 101,319 |
105 | 2 | 103,701 | 102,835 | 102,546 |
105 | 1,5 | 104,026 | 103,376 | 103,160 |
110 | 6 | 106,103 | 103,505 | 102,639 |
110 | 4 | 107,402 | 105,670 | 105,093 |
110 | 3 | 108,051 | 106,752 | 106,319 |
110 | 2 | 108,701 | 107,835 | 107,546 |
110 | 1,5 | 109,026 | 108,376 | 108,160 |
115 | 6 | 111,103 | 108,505 | 107,639 |
115 | 4 | 112,402 | 110,670 | 110,093 |
115 | 3 | 113,051 | 111,752 | 111,319 |
115 | 2 | 113,701 | 112,835 | 112,546 |
115 | 1,5 | 114,026 | 113,376 | 113,160 |
120 | 6 | 116,103 | 113,505 | 112,639 |
120 | 4 | 117,402 | 115,670 | 115,093 |
120 | 3 | 118,051 | 116,752 | 116,319 |
120 | 2 | 118,701 | 117,835 | 117,546 |
120 | 1,5 | 119,026 | 118,376 | 118,160 |
125 | 8 | 119,804 | 116,340 | 115,185 |
125 | 6 | 121,103 | 128,505 | 127,639 |
125 | 4 | 122,402 | 120,670 | 120,093 |
125 | 3 | 123,051 | 121,752 | 121,319 |
125 | 2 | 123,701 | 122,835 | 122,546 |
125 | 1,5 | 124,026 | 123,376 | 123,160 |
130 | 8 | 124,804 | 121,340 | 120,185 |
130 | 6 | 126,103 | 123,505 | 122,639 |
130 | 4 | 127,402 | 125,670 | 125,093 |
130 | 3 | 128,051 | 126,752 | 126,319 |
130 | 2 | 128,701 | 127,835 | 127,546 |
130 | 1,5 | 129,026 | 128,376 | 128,160 |
135 | 6 | 131,103 | 128,505 | 127,639 |
135 | 4 | 132,402 | 130,670 | 130,093 |
135 | 3 | 133,051 | 131,752 | 131,319 |
135 | 2 | 133,701 | 132,835 | 132,546 |
135 | 1,5 | 134,026 | 133,376 | 133,160 |
140 | 8 | 134,804 | 131,340 | 130,185 |
140 | 6 | 136,103 | 133,505 | 132,639 |
140 | 4 | 137,402 | 135,670 | 135,093 |
140 | 3 | 138,051 | 136,752 | 136,319 |
140 | 2 | 138,701 | 137,835 | 137,546 |
140 | 1,5 | 139,026 | 138,376 | 138,160 |
145 | 6 | 141,103 | 138,505 | 137,639 |
145 | 4 | 142,402 | 140,670 | 140,093 |
145 | 3 | 143,051 | 141,752 | 141,319 |
145 | 2 | 143,701 | 142,835 | 142,546 |
145 | 1,5 | 144,026 | 143,376 | 143,160 |
150 | 8 | 144,804 | 141,340 | 140,185 |
150 | 6 | 146,103 | 143,505 | 142,639 |
150 | 4 | 147,402 | 145,670 | 145,093 |
150 | 3 | 148,051 | 146,752 | 146,319 |
150 | 2 | 148,701 | 147,835 | 147,546 |
150 | 1,5 | 149,026 | 148,376 | 148,160 |
155 | 6 | 151,103 | 148,505 | 147,639 |
155 | 4 | 152,402 | 150,670 | 150,093 |
155 | 3 | 153,051 | 151,752 | 151,319 |
155 | 2 | 153,701 | 152,835 | 152,546 |
160 | 8 | 154,804 | 151,340 | 150,185 |
160 | 6 | 156,103 | 153,505 | 152,639 |
160 | 4 | 157,402 | 155,670 | 155,093 |
160 | 3 | 158,051 | 156,752 | 156,319 |
160 | 2 | 158,701 | 157,835 | 157,546 |
Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:
- Широкий ассортимент продукции;
- Производство только из сырья высокого качества;
- Доставка в заранее установленные сроки;
- Сохранность целостности изделий при перевозке;
- Профессионально налаженная логистика;
- Доставка как на склад, так и на объект покупателя;
- Доставляем изделия любых габаритов и формы.
Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.
