Комплект поставки болта типа 1.2
- Шпилька;
- Две гайки по ГОСТ 5915-70 (DIN 934);
- Одна шайба по ГОСТ 11371-68 (DIN 125);
- При увеличенных отверстиях в приливах оборудования и конструкций применяются шайбы по ГОСТ 24379.1-80.

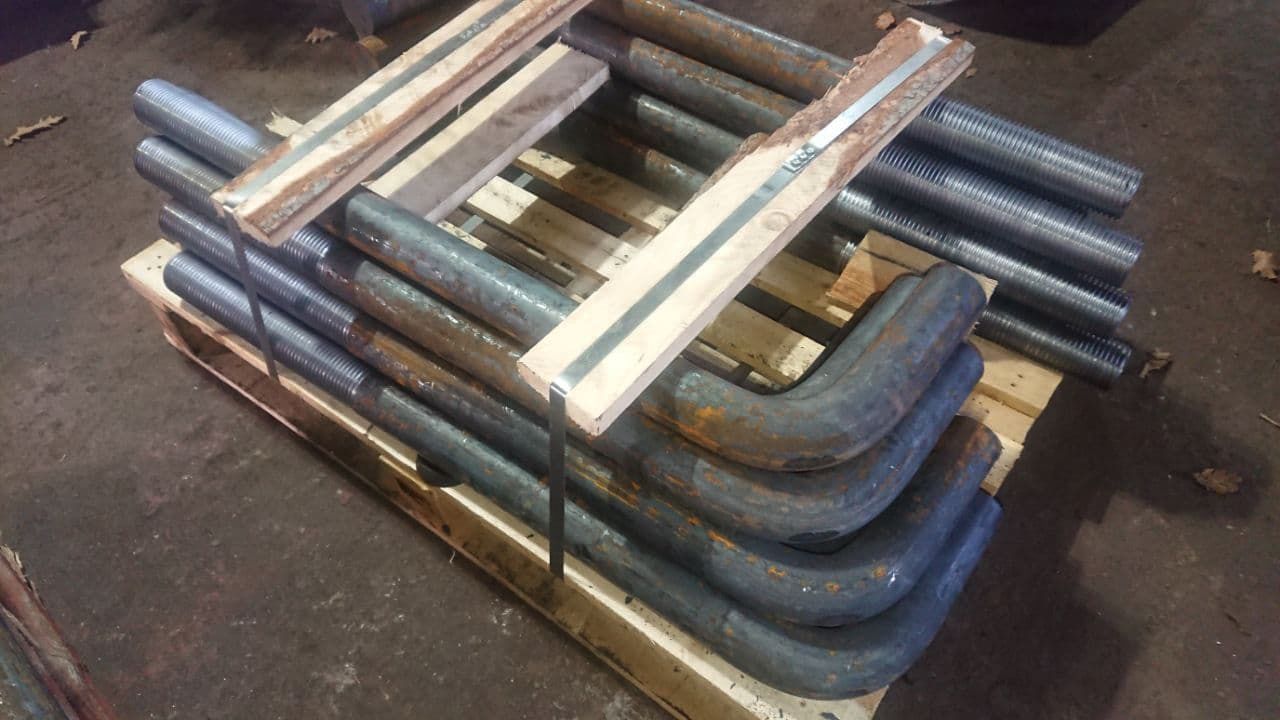

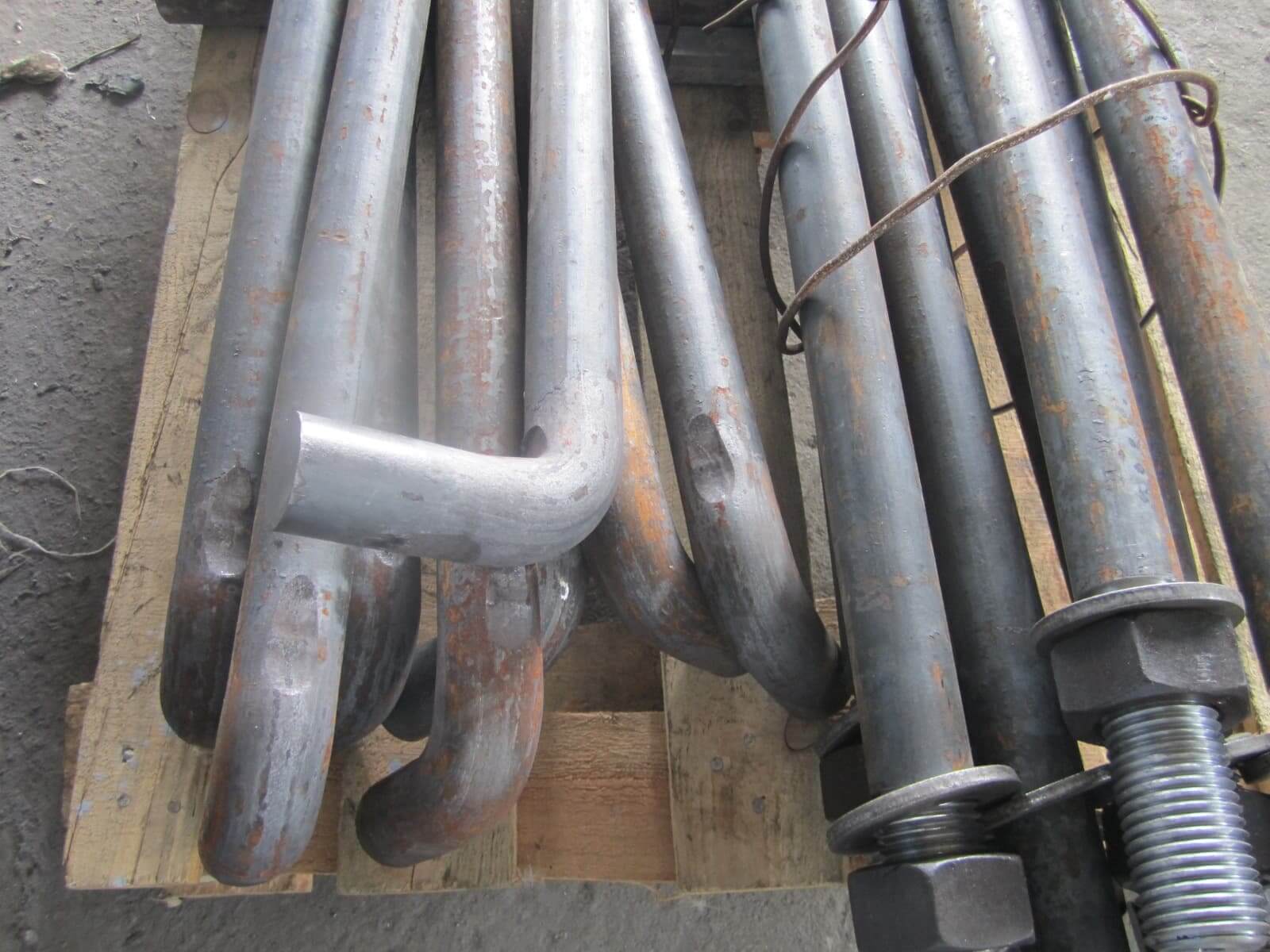

Поставка анкеров может осуществляется в собранном виде и разобранном. Защита резьбы от коррозии и консервация выполнена солидолом.

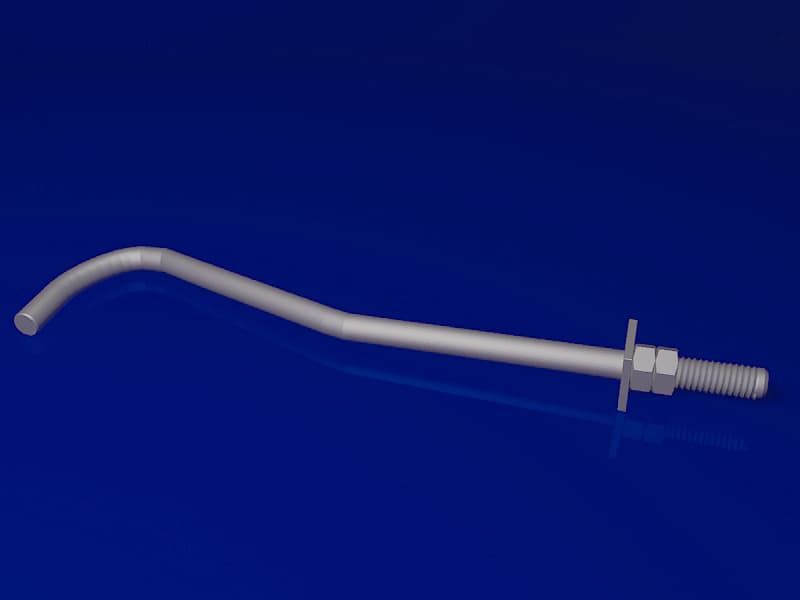

Чертеж болта фундаментного изогнутого Тип.1.2.
Для изготовления анкеров применяются низколегированные марки стали 09Г2С, стали углеродистые Ст 3сп, СТ 20.
Для высокопрочных шпилек применима сталь 40Х классом прочности 1100 МПа (110 кгс-мм2).
По требованию заказчика или техническому заданию болты также производится из нержавеющей стали Ст 02Х17Н14М2 (AISI 316) и стали (AISI 304) Ст 08Х18Н10.
Техническая документация фундаментных болтов изогнутых 1.2 - тип 1 исполнение 2 по ГОСТ 24379.1-2012
1-2. Шпильки, 17. Шайба, 18. Гайка по ГОСТ 5915
Болт Тип 1.2 М 12
|
Обозначение болта |
L – Длинна(мм) |
Длина резьбы(мм) |
Масса шпильки(кг) |
Масса шайбы(кг) |
Масса гайки(кг) |
Площадь поверхности (см2) |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 1.2 М12*300 |
300 |
80 |
0.311 |
0.0066 |
0.016 |
128 |
12*300*50 |
0.35 |
|
Болт 1.2 М12*400 |
400 |
80 |
0.401 |
0.0066 |
0.016 |
165 |
12*400*50 |
0.44 |
|
Болт 1.2 М12*500 |
500 |
80 |
0.481 |
0.0066 |
0.016 |
203 |
12*500*50 |
0.52 |
|
Болт 1.2 М12*600 |
600 |
80 |
0.571 |
0.0066 |
0.016 |
241 |
12*600*50 |
0.61 |
|
Болт 1.2 М12*710 |
710 |
80 |
0.671 |
0.0066 |
0.016 |
282 |
12*710*50 |
0.71 |
|
Болт 1.2 М12*800 |
800 |
80 |
0.751 |
0.0066 |
0.016 |
316 |
12*800*50 |
0.79 |
|
Болт 1.2 М12*900 |
900 |
80 |
0.841 |
0.0066 |
0.016 |
354 |
12*900*50 |
0.88 |
|
Болт 1.2 М12*1000 |
1000 |
80 |
0.931 |
0.0066 |
0.016 |
391 |
12*1000*50 |
0.97 |
Болт Тип 1.2. М 16
|
Обозначение болта |
L – Длинна(мм) |
Длина резьбы(мм) |
Масса шпильки(кг) |
Масса шайбы(кг) |
Масса гайки(кг) |
Площадь поверхности (см2) |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 1.2 М16*300 |
300 |
90 |
0.575 |
0.011 |
0.037 |
176 |
16*300*60 |
0.66 |
|
Болт 1.2 М16*400 |
400 |
90 |
0.735 |
0.011 |
0.037 |
226 |
16*400*60 |
0.82 |
|
Болт 1.2 М16*500 |
500 |
90 |
0.885 |
0.011 |
0.037 |
276 |
16*500*60 |
0.97 |
|
Болт 1.2 М16*600 |
600 |
90 |
1.045 |
0.011 |
0.037 |
326 |
16*600*60 |
1.13 |
|
Болт 1.2 М16*710 |
710 |
90 |
1.225 |
0.011 |
0.037 |
381 |
16*710*60 |
1.31 |
|
Болт 1.2 М16*800 |
800 |
90 |
1.365 |
0.011 |
0.037 |
427 |
16*800*60 |
1.45 |
|
Болт 1.2 М16*900 |
900 |
90 |
1.515 |
0.011 |
0.037 |
477 |
16*900*60 |
1.60 |
|
Болт 1.2 М16*1000 |
1000 |
90 |
1.685 |
0.011 |
0.037 |
527 |
16*1000*60 |
1.77 |
|
Болт 1.2 М16*1120 |
1120 |
90 |
1.865 |
0.011 |
0.037 |
587 |
16*1120*60 |
1.95 |
|
Болт 1.2 М16*1250 |
1250 |
90 |
2.065 |
0.011 |
0.037 |
653 |
16*1250*60 |
2.15 |
Болт Тип 1.2 М 20
|
Обозначение болта |
L – Длинна(мм) |
Длина резьбы(мм) |
Масса шпильки(кг) |
Масса шайбы(кг) |
Масса гайки(кг) |
Площадь поверхности (см2) |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 1.2 М20*400 |
400 |
100 |
1.155 |
0.023 |
0.071 |
288 |
20*400*80 |
1.32 |
|
Болт 1.2 М20*500 |
500 |
100 |
1.405 |
0.023 |
0.071 |
351 |
20*500*80 |
1.57 |
|
Болт 1.2 М20*600 |
600 |
100 |
1.645 |
0.023 |
0.071 |
414 |
20*600*80 |
1.81 |
|
Болт 1.2 М20*710 |
710 |
100 |
1.925 |
0.023 |
0.071 |
483 |
20*710*80 |
2.09 |
|
Болт 1.2 М20*800 |
800 |
100 |
2.145 |
0.023 |
0.071 |
540 |
20*800*80 |
2.31 |
|
Болт 1.2 М20*900 |
900 |
100 |
2.385 |
0.023 |
0.071 |
602 |
20*900*80 |
2.55 |
|
Болт 1.2 М20*1000 |
1000 |
100 |
2.635 |
0.023 |
0.071 |
665 |
20*1000*80 |
2.8 |
|
Болт 1.2 М20*1120 |
1120 |
100 |
2.935 |
0.023 |
0.071 |
741 |
20*1120*80 |
3.1 |
|
Болт 1.2 М20*1250 |
1250 |
100 |
3.265 |
0.023 |
0.071 |
822 |
20*1250*80 |
3.43 |
|
Болт 1.2 М20*1320 |
1320 |
100 |
3.435 |
0.023 |
0.071 |
866 |
20*1320*80 |
3.6 |
|
Болт 1.2 М20*1400 |
1400 |
100 |
3.625 |
0.023 |
0.071 |
916 |
20*1400*80 |
3.79 |
Болт Тип 1.2 М 24
|
Обозначение болта |
L – Длинна(мм) |
Длина резьбы(мм) |
Масса шпильки(кг) |
Масса шайбы(кг) |
Масса гайки(кг) |
Площадь поверхности (см2) |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 1.2 М24*500 |
500 |
110 |
2.074 |
0.032 |
0.122 |
437 |
24*500*100 |
2.35 |
|
Болт 1.2 М24*600 |
600 |
110 |
2.434 |
0.032 |
0.122 |
505 |
24*600*100 |
2.71 |
|
Болт 1.2 М24*710 |
710 |
110 |
2.824 |
0.032 |
0.122 |
587 |
24*710*100 |
3.10 |
|
Болт 1.2 М24*800 |
800 |
110 |
3.144 |
0.032 |
0.122 |
663 |
24*800*100 |
3.42 |
|
Болт 1.2 М24*900 |
900 |
110 |
3.510 |
0.032 |
0.122 |
738 |
24*900*100 |
3.77 |
|
Болт 1.2 М24*1000 |
1000 |
110 |
3.854 |
0.032 |
0.122 |
806 |
24*1000*100 |
4.13 |
|
Болт 1.2 М24*1120 |
1120 |
110 |
4.284 |
0.032 |
0.122 |
896 |
24*1120*100 |
4.56 |
|
Болт 1.2 М24*1250 |
1250 |
110 |
4.754 |
0.032 |
0.122 |
994 |
24*1250*100 |
5.03 |
|
Болт 1.2 М24*1320 |
1320 |
110 |
5.004 |
0.032 |
0.122 |
1055 |
24*1320*100 |
5.28 |
|
Болт 1.2 М24*1400 |
1400 |
110 |
5.274 |
0.032 |
0.122 |
1115 |
24*1400*100 |
5.55 |
|
Болт 1.2 М24*1500 |
1500 |
110 |
5.624 |
0.032 |
0.122 |
1190 |
24*1500*100 |
5.90 |
|
Болт 1.2 М24*1600 |
1600 |
110 |
5.984 |
0.032 |
0.122 |
1266 |
24*1600*100 |
6.26 |
|
Болт 1.2 М24*1700 |
1700 |
110 |
6.334 |
0.032 |
0.122 |
1341 |
24*1700*100 |
6.61 |
Болт Тип 1.2 М 30
|
Обозначение болта |
L – Длинна(мм) |
Длинна резьбы(мм) |
Масса шпильки(кг) |
Масса шайбы(кг) |
Масса гайки(кг) |
Площадь поверхности (см2) |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 1.2 М30*600 |
600 |
120 |
3.999 |
0.067 |
0.242 |
649 |
30*600*120 |
4.55 |
|
Болт 1.2 М30*710 |
710 |
120 |
4.609 |
0.067 |
0.242 |
753 |
30*710*120 |
5.16 |
|
Болт 1.2 М30*800 |
800 |
120 |
5.109 |
0.067 |
0.242 |
838 |
30*800*120 |
5.66 |
|
Болт 1.2 М30*900 |
900 |
120 |
5.669 |
0.067 |
0.242 |
932 |
30*900*120 |
6.22 |
|
Болт 1.2 М30*1000 |
1000 |
120 |
6.219 |
0.067 |
0.242 |
1026 |
30*1000*120 |
6.77 |
|
Болт 1.2 М30*1120 |
1120 |
120 |
6.879 |
0.067 |
0.242 |
1140 |
30*1120*120 |
7.43 |
|
Болт 1.2 М30*1250 |
1250 |
120 |
7.599 |
0.067 |
0.242 |
1262 |
30*1250*120 |
8.15 |
|
Болт 1.2 М30*1320 |
1320 |
120 |
7.979 |
0.067 |
0.242 |
1328 |
30*1320*120 |
8.53 |
|
Болт 1.2 М30*1400 |
1400 |
120 |
8.439 |
0.067 |
0.242 |
1403 |
30*1400*120 |
8.99 |
|
Болт 1.2 М30*1500 |
1500 |
120 |
8.989 |
0.067 |
0.242 |
1497 |
30*1500*120 |
9.54 |
|
Болт 1.2 М30*1600 |
1600 |
120 |
9.549 |
0.067 |
0.242 |
1591 |
30*1600*120 |
10.10 |
|
Болт 1.2 М30*1700 |
1700 |
120 |
10.099 |
0.067 |
0.242 |
1686 |
30*1700*120 |
10.65 |
|
Болт 1.2 М30*1800 |
1800 |
120 |
10.659 |
0.067 |
0.242 |
1780 |
30*1800*120 |
11.21 |
|
Болт 1.2 М30*1900 |
1900 |
120 |
11.209 |
0.067 |
0.242 |
1874 |
30*1900*120 |
11.76 |
|
Болт 1.2 М30*2000 |
2000 |
120 |
11.769 |
0.067 |
0.242 |
1968 |
30*2000*120 |
12.32 |
Болт Тип 1.2 М 36
|
Обозначение болта |
L – Длинна(мм) |
Длинна резьбы(мм) |
Масса шпильки(кг) |
Масса шайбы(кг) |
Масса гайки(кг) |
Площадь поверхности (см2) |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 1.2 М36*710 |
710 |
130 |
6.65 |
0.11 |
0.416 |
926 |
36*710*140 |
7.59 |
|
Болт 1.2 М36*800 |
800 |
130 |
7.36 |
0.11 |
0.416 |
1028 |
36*800*140 |
8.31 |
|
Болт 1.2 М36*900 |
900 |
130 |
8.15 |
0.11 |
0.416 |
1100 |
36*900*140 |
9.10 |
|
Болт 1.2 М36*1000 |
1000 |
130 |
8.96 |
0.11 |
0.416 |
1141 |
36*1000*140 |
9.91 |
|
Болт 1.2 М36*1120 |
1120 |
130 |
9.90 |
0.11 |
0.416 |
1390 |
36*1120*140 |
10.85 |
|
Болт 1.2 М36*1250 |
1250 |
130 |
10.93 |
0.11 |
0.416 |
1537 |
36*1250*140 |
11.88 |
