Характеристики
Номинальный диаметр резьбы
—
12 ... 36
Длина резьбы, мм
—
300 ... 2000
Масса болта, кг
—
0,35 ... 17,09
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Комплект поставки болта типа 1.1
- Шпилька;
- Две гайки по ГОСТ 5915-70 (DIN934);
- Одна шайба по ГОСТ 11371-68 (DIN125);
- При увеличенных отверстиях в приливах оборудования и конструкций применяются шайбы по ГОСТ 24379.1-80.
Поставка анкеров может осуществляется в собранном виде и разобранном. Защита резьбы от коррозии и консервация выполнена солидолом.

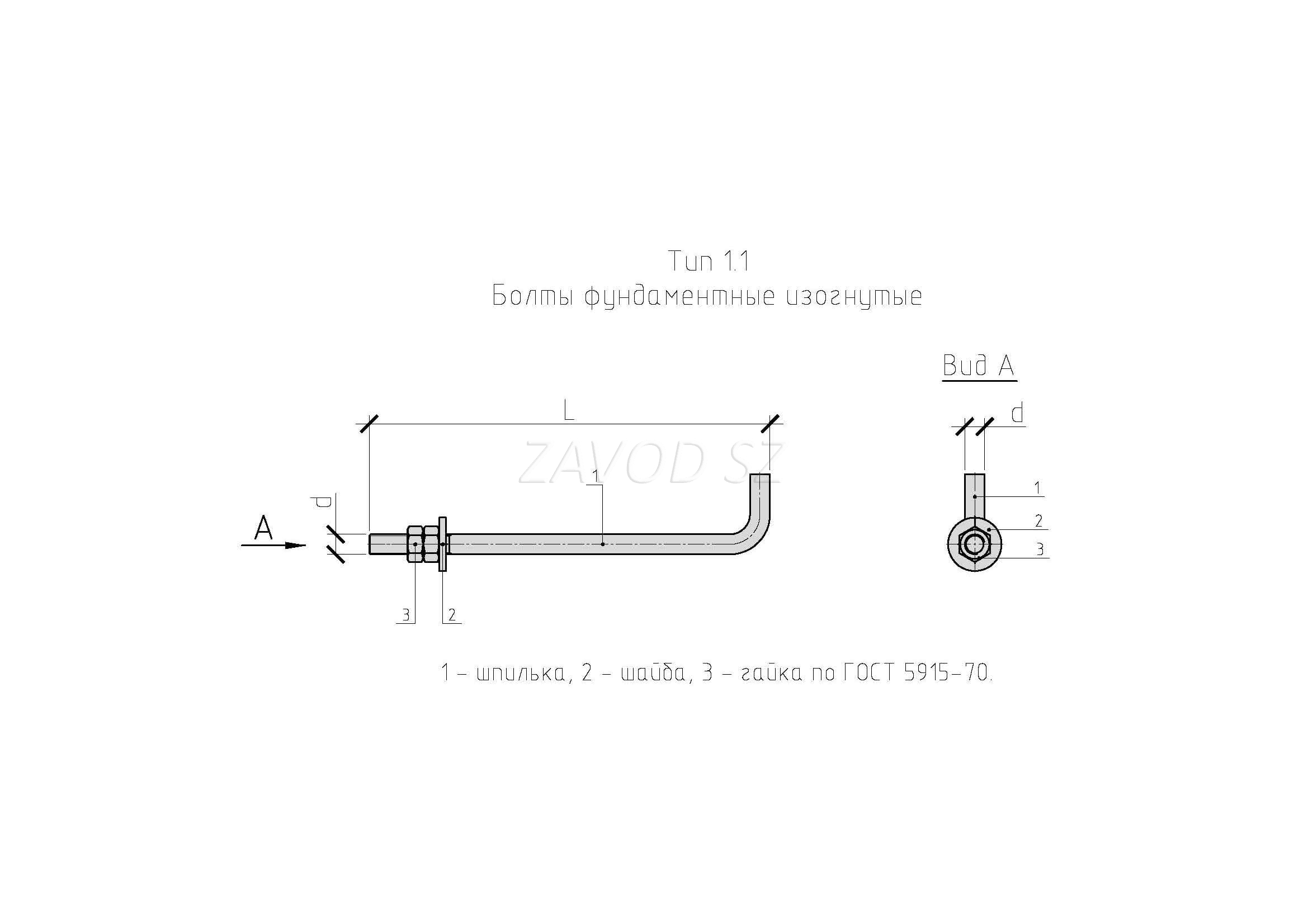

Чертеж болта фундаментного изогнутого Тип 1.1.
Для изготовления анкеров применяются низколегированные марки стали 09Г2С, стали углеродистые Ст 3сп, СТ 20.
Для высокопрочных шпилек применима сталь 40Х классом прочности 1100 МПа (110 кгс-мм2).
По требованию заказчика или техническому заданию болты также производится из нержавеющей стали Ст 02Х17Н14М2 (AISI 316) и стали (AISI 304) Ст 08Х18Н10.
Покрытие болтов бывает:
- Термодиффузионное;
- Горячее оцинкование;
- Цинкование;
- Грунтовка;
- Окраска цинкосодержащими красками;
- Воронение.
Болт фундаментный анкерный Тип 1 исполнение 1 и 2 ГОСТ 24379.1-2012 и ГОСТ 24379.1-80 применяется для закрепления технологического оборудования, станков и конструкций.
Болты изогнутые исполнения 1 монтируются до бетонирования фундаментов, болты исполнения 2 монтируются в колодцах готовых железобетонных фундаментов с последующим заполнением пустоты бетоном.
Конструкция болта представляет из себя металлический стержень с изогнутым концом.
По конструкции на длинной части тела анкера нарезана резьба метрическая с крупным шагом резьбы М12-1.75, М16-2, М20-2.5, М24-3, М30-3.5, М36-4, М42-4.5, М48-5.
Длина резьбы по +IT17 отклонение.

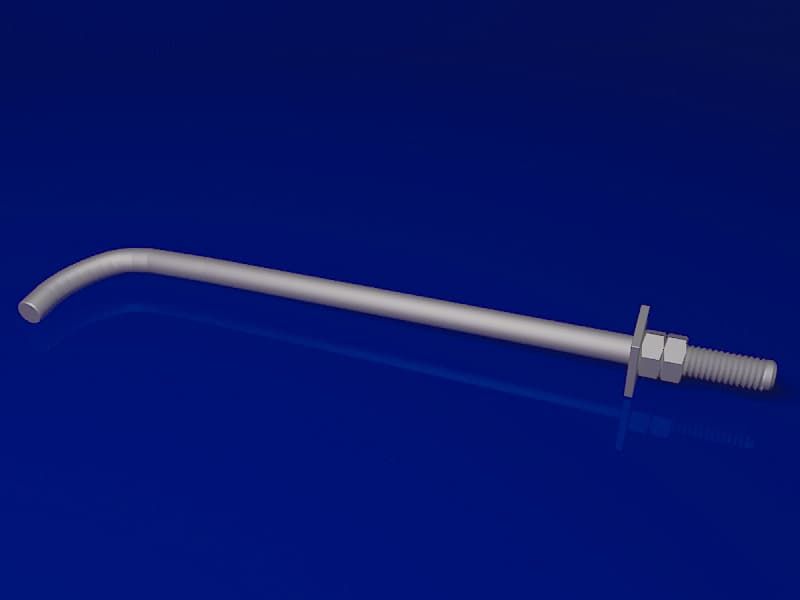

![Болты фундаментные изогнутые [1.1] - тип 1 исполнение 1](/upload/medialibrary/1a9/zn3ufx2warwadn687fm52tzum0xdbgac.jpg "Болты фундаментные изогнутые [1.1] - тип 1 исполнение 1")

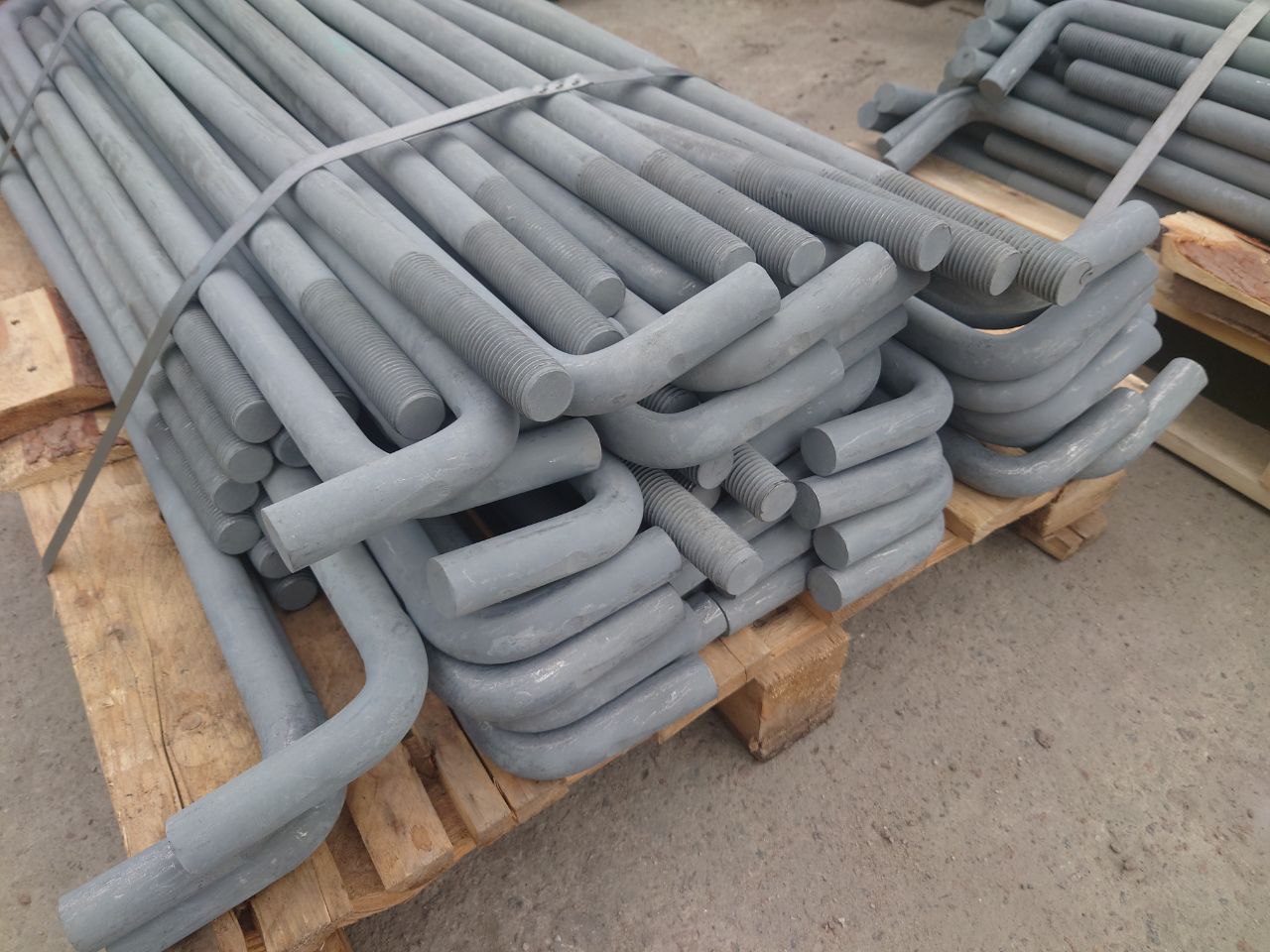

![Болты фундаментные изогнутые [1.1] - тип 1 исполнение 1](/images/phocagallery/16-09-bolty/Bolt-izognutyi-foto-4.jpg "Болты фундаментные изогнутые [1.1] - тип 1 исполнение 1")

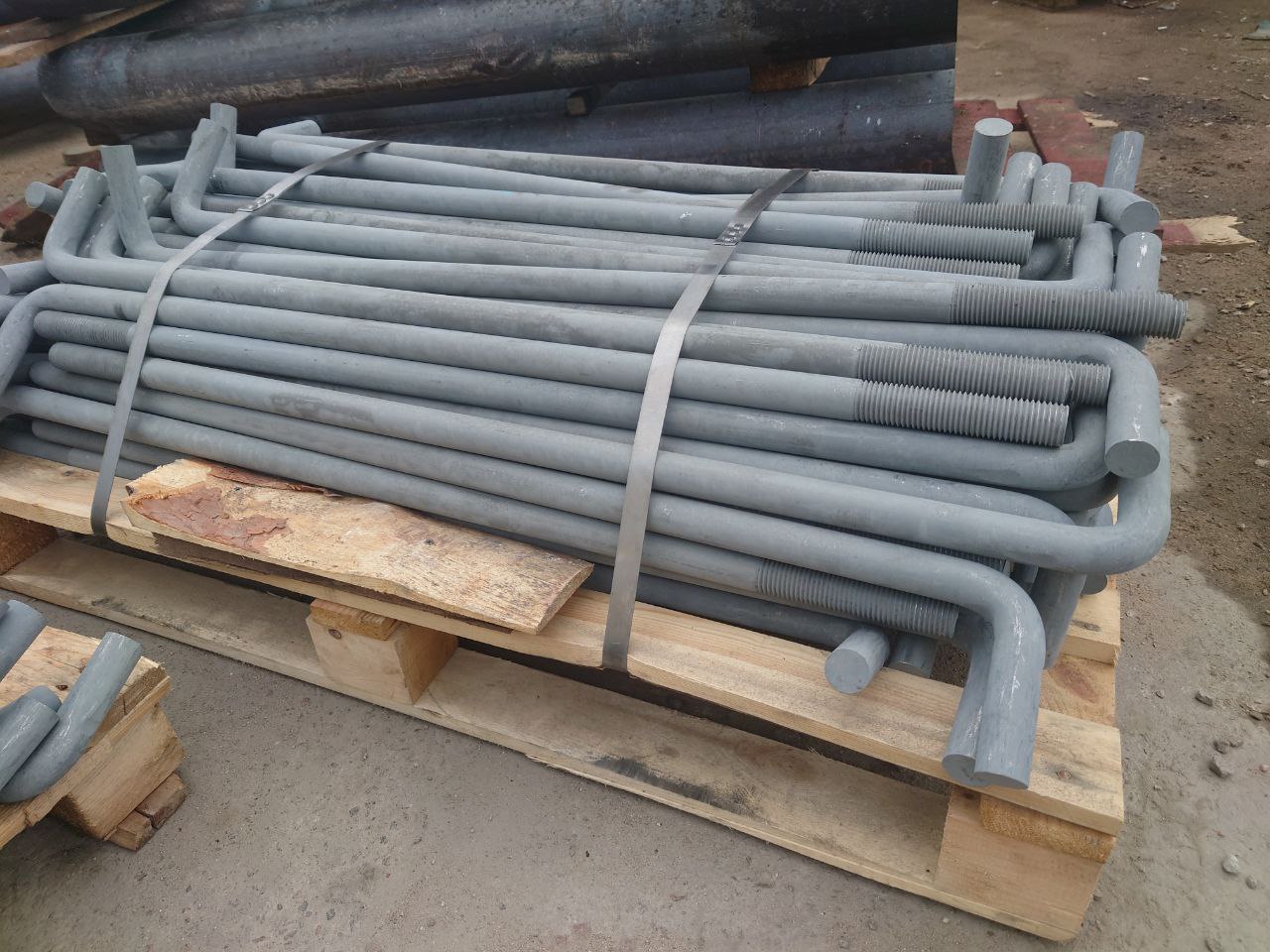

![Болты фундаментные изогнутые [1.1] - тип 1 исполнение 1](/images/phocagallery/16-09-bolty/Bolt-foto.jpg "Болты фундаментные изогнутые [1.1] - тип 1 исполнение 1")
Техническая документация фундаментных болтов изогнутых 1.1 - тип 1 исполнение 1 по ГОСТ 24379.1-2012
1-2. Шпильки, 17. Шайба, 18. Гайка по ГОСТ 5915
Болты Тип 1.1 М 12
| Обозначение болта | L –Длина (мм) | Длина резьбы(мм) | Масса шпильки(кг) | Масса шайбы(кг) | Масса гайки(кг) | Площадь поверхности (см2) | Геометрические размеры в сборе (мм) | Масса общая (кг) | Цена с НДС (руб/ед) |
| Болт 1.1 М12*300 | 300 | 80 | 0.311 | 0.0066 | 0.016 | 128 | 12*300*52 | 0.35 | 65,00 |
| Болт 1.1 М12*400 | 400 | 80 | 0.401 | 0.0066 | 0.016 | 165 | 12*400*52 | 0.44 | 80,00 |
| Болт 1.1 М12*500 | 500 | 80 | 0.481 | 0.0066 | 0.016 | 203 | 12*500*52 | 0.52 | 95,00 |
| Болт 1.1 М12*600 | 600 | 80 | 0.571 | 0.0066 | 0.016 | 241 | 12*600*52 | 0.61 | 85,00 |
| Болт 1.1 М12*710 | 710 | 80 | 0.671 | 0.0066 | 0.016 | 282 | 12*710*52 | 0.71 | 110,00 |
| Болт 1.1 М12*800 | 800 | 80 | 0.751 | 0.0066 | 0.016 | 316 | 12*800*52 | 0.79 | 145,00 |
| Болт 1.1 М12*900 | 900 | 80 | 0.841 | 0.0066 | 0.016 | 354 | 12*900*52 | 0.88 | 160,00 |
| Болт 1.1 М12*1000 | 1000 | 80 | 0.931 | 0.0066 | 0.016 | 391 | 12*1000*52 | 0.97 | 175,00 |
Болты Тип 1.1 М16
| Обозначение болта | L – Длина (мм) | Длина резьбы(мм) | Масса шпильки(кг) | Масса шайбы(кг) | Масса гайки(кг) | Площадь поверхности(см2) | Геометрические размеры в сборе (мм) | Масса общая (кг) | Цена с НДС (руб/ед) |
| Болт 1.1 М16*300 | 300 | 90 | 0.575 | 0.011 | 0.037 | 176 | 16*300*66 | 0.66 | 120,00 |
| Болт 1.1 М16*400 | 400 | 90 | 0.735 | 0.011 | 0.037 | 226 | 16*400*66 | 0.82 | 150,00 |
| Болт 1.1 М16*500 | 500 | 90 | 0.885 | 0.011 | 0.037 | 276 | 16*500*66 | 0.97 | 175,00 |
| Болт 1.1 М16*600 | 600 | 90 | 1.045 | 0.011 | 0.037 | 326 | 16*600*66 | 1.13 | 205,00 |
| Болт 1.1 М16*710 | 710 | 90 | 1.225 | 0.011 | 0.037 | 381 | 16*710*66 | 1.31 | 240,00 |
| Болт 1.1 М16*800 | 800 | 90 | 1.365 | 0.011 | 0.037 | 427 | 16*800*66 | 1.45 | 265,00 |
| Болт 1.1 М16*900 | 900 | 90 | 1.515 | 0.011 | 0.037 | 477 | 16*900*66 | 1.60 | 290,00 |
| Болт 1.1 М16*1000 | 1000 | 90 | 1.685 | 0.011 | 0.037 | 527 | 16*1000*66 | 1.77 | 320,00 |
| Болт 1.1 М16*1120 | 1120 | 90 | 1.865 | 0.011 | 0.037 | 587 | 16*1120*66 | 1.95 | 355,00 |
| Болт 1.1 М16*1250 | 1250 | 90 | 2.065 | 0.011 | 0.037 | 653 | 16*1250*66 | 2.15 | 390,00 |
Болты Тип 1.1 М20
| Обозначение болта | L – Длина (мм) | Длина резьбы (мм) | Масса шпильки(кг) | Масса шайбы(кг) | Масса гайки(кг) | Площадь поверхности(см2) | Геометрические размеры в сборе (мм) | Масса общая (кг) | Цена с НДС (руб/ед) |
| Болт 1.1 М20*400 | 400 | 100 | 1.155 | 0.023 | 0.071 | 288 | 20*400*80 | 1.32 | 240,00 |
| Болт 1.1 М20*500 | 500 | 100 | 1.405 | 0.023 | 0.071 | 351 | 20*500*80 | 1.57 | 285,00 |
| Болт 1.1 М20*600 | 600 | 100 | 1.645 | 0.023 | 0.071 | 414 | 20*600*80 | 1.81 | 330,00 |
| Болт 1.1 М20*710 | 710 | 100 | 1.925 | 0.023 | 0.071 | 483 | 20*710*80 | 2.09 | 380,00 |
| Болт 1.1 М20*800 | 800 | 100 | 2.145 | 0.023 | 0.071 | 540 | 20*800*80 | 2.31 | 420,00 |
| Болт 1.1 М20*900 | 900 | 100 | 2.385 | 0.023 | 0.071 | 602 | 20*900*80 | 2.55 | 460,00 |
| Болт 1.1 М20*1000 | 1000 | 100 | 2.635 | 0.023 | 0.071 | 665 | 20*1000*80 | 2.8 | 505,00 |
| Болт 1.1 М20*1120 | 1120 | 100 | 2.935 | 0.023 | 0.071 | 741 | 20*1120*80 | 3.1 | 560,00 |
| Болт 1.1 М20*1250 | 1250 | 100 | 3.265 | 0.023 | 0.071 | 822 | 20*1250*80 | 3.43 | 620,00 |
| Болт 1.1 М20*1320 | 1320 | 100 | 3.435 | 0.023 | 0.071 | 866 | 20*1320*80 | 3.6 | 650,00 |
| Болт 1.1 М20*1400 | 1400 | 100 | 3.625 | 0.023 | 0.071 | 916 | 20*1400*80 | 3.79 | 685,00 |
Болты Тип 1.1 М24
| Обозначение болта | L – Длина (мм) | Длина резьбы (мм) | Масса шпильки(кг) | Масса шайбы(кг) | Масса гайки(кг) | Площадь поверхности(см2) | Геометрические размеры в сборе (мм) | Масса общая (кг) | Цена с НДС (руб/ед) |
| Болт 1.1 М24*500 | 500 | 110 | 2.074 | 0.032 | 0.122 | 437 | 24*500*99 | 2.35 | 423,00 |
| Болт 1.1 М24*600 | 600 | 110 | 2.434 | 0.032 | 0.122 | 505 | 24*600*99 | 2.71 | 490,00 |
| Болт 1.1 М24*710 | 710 | 110 | 2.824 | 0.032 | 0.122 | 587 | 24*710*99 | 3.10 | 560,00 |
| Болт 1.1 М24*800 | 800 | 110 | 3.144 | 0.032 | 0.122 | 663 | 24*800*99 | 3.42 | 620,00 |
| Болт 1.1 М24*900 | 900 | 110 | 3.510 | 0.032 | 0.122 | 738 | 24*900*99 | 3.77 | 680,00 |
| Болт 1.1 М24*1000 | 1000 | 110 | 3.854 | 0.032 | 0.122 | 806 | 24*1000*99 | 4.13 | 745,00 |
| Болт 1.1 М24*1120 | 1120 | 110 | 4.284 | 0.032 | 0.122 | 896 | 24*1120*99 | 4.56 | 825,00 |
| Болт 1.1 М24*1250 | 1250 | 110 | 4.754 | 0.032 | 0.122 | 994 | 24*1250*99 | 5.03 | 910,00 |
| Болт 1.1 М24*1320 | 1320 | 110 | 5.004 | 0.032 | 0.122 | 1055 | 24*1320*99 | 5.28 | 955,00 |
| Болт 1.1 М24*1400 | 1400 | 110 | 5.274 | 0.032 | 0.122 | 1115 | 24*1400*99 | 5.55 | 1000,00 |
| Болт 1.1 М24*1500 | 1500 | 110 | 5.624 | 0.032 | 0.122 | 1190 | 24*1500*99 | 5.90 | 1065,00 |
| Болт 1.1 М24*1600 | 1600 | 110 | 5.984 | 0.032 | 0.122 | 1266 | 24*1600*99 | 6.26 | 1130,00 |
| Болт 1.1 М24*1700 | 1700 | 110 | 6.334 | 0.032 | 0.122 | 1341 | 24*1700*99 | 6.61 | 1190,00 |
Болты Тип 1.1 М30
| Обозначение болта | L – Длина (мм) | Длина резьбы (мм) | Масса шпильки(кг) | Масса шайбы(кг) | Масса гайки(кг) | Площадь поверхности см2) | Геометрические размеры в сборе (мм) | Масса общая (кг) | Цена с НДС (руб/ед) |
| Болт 1.1 М30*600 | 600 | 120 | 3.999 | 0.067 | 0.242 | 649 | 30*600*120 | 4.55 | 820,00 |
| Болт 1.1 М30*710 | 710 | 120 | 4.609 | 0.067 | 0.242 | 753 | 30*710*120 | 5.16 | 930,00 |
| Болт 1.1 М30*800 | 800 | 120 | 5.109 | 0.067 | 0.242 | 838 | 30*800*120 | 5.66 | 1020,00 |
| Болт 1.1 М30*900 | 900 | 120 | 5.669 | 0.067 | 0.242 | 932 | 30*900*120 | 6.22 | 1120,00 |
| Болт 1.1 М30*1000 | 1000 | 120 | 6.219 | 0.067 | 0.242 | 1026 | 30*1000*120 | 6.77 | 1220,00 |
| Болт 1.1 М30*1120 | 1120 | 120 | 6.879 | 0.067 | 0.242 | 1140 | 30*1120*120 | 7.43 | 1340,00 |
| Болт 1.1 М30*1250 | 1250 | 120 | 7.599 | 0.067 | 0.242 | 1262 | 30*1250*120 | 8.15 | 1470,00 |
| Болт 1.1 М30*1320 | 1320 | 120 | 7.979 | 0.067 | 0.242 | 1328 | 30*1320*120 | 8.53 | 1540,00 |
| Болт 1.1 М30*1400 | 1400 | 120 | 8.439 | 0.067 | 0.242 | 1403 | 30*1400*120 | 8.99 | 1620,00 |
| Болт 1.1 М30*1500 | 1500 | 120 | 8.989 | 0.067 | 0.242 | 1497 | 30*1500*120 | 9.54 | 1720,00 |
| Болт 1.1 М30*1600 | 1600 | 120 | 9.549 | 0.067 | 0.242 | 1591 | 30*1600*120 | 10.10 | 1820,00 |
| Болт 1.1 М30*1700 | 1700 | 120 | 10.099 | 0.067 | 0.242 | 1686 | 30*1700*120 | 10.65 | 1920,00 |
| Болт 1.1 М30*1800 | 1800 | 120 | 10.659 | 0.067 | 0.242 | 1780 | 30*1800*120 | 11.21 | 2020,00 |
| Болт 1.1 М30*1900 | 1900 | 120 | 11.209 | 0.067 | 0.242 | 1874 | 30*1900*120 | 11.76 | 2120,00 |
| Болт 1.1 М30*2000 | 2000 | 120 | 11.769 | 0.067 | 0.242 | 1968 | 30*2000*120 | 12.32 | 2220,00 |
Болты Тип 1.1 М36
| Обозначение болта | L – Длина (мм) | Длина резьбы(мм) | Масса шпильки(кг) | Масса шайбы(кг) | Масса гайки(кг) | Площадь поверхности(см2) | Геометрические размеры в сборе(мм) | Масса общая(кг) | Цена с НДС (руб/ед) |
| Болт 1.1 М36*710 | 710 | 130 | 6.65 | 0.11 | 0.416 | 926 | 36*710*146 | 7.59 | 1370,00 |
| Болт 1.1 М36*800 | 800 | 130 | 7.36 | 0.11 | 0.416 | 1028 | 36*800*146 | 8.31 | 1500,00 |
| Болт 1.1М36*900 | 900 | 130 | 8.15 | 0.11 | 0.416 | 1100 | 36*900*146 | 9.10 | 1640,00 |
| Болт 1.1 М36*1000 | 1000 | 130 | 8.96 | 0.11 | 0.416 | 1141 | 36*1000*146 | 9.91 | 1790,00 |
| Болт 1.1 М36*1120 | 1120 | 130 | 9.90 | 0.11 | 0.416 | 1390 | 36*1120*146 | 10.85 | 1955,00 |
| Болт 1.1 М36*1250 | 1250 | 130 | 10.93 | 0.11 | 0.416 | 1537 | 36*1250*146 | 11.88 | 2140,00 |
| Болт 1.1 М36*1320 | 1320 | 130 | 11.48 | 0.11 | 0.416 | 1616 | 36*1320*146 | 12.43 | 2240,00 |
| Болт 1.1 М36*1400 | 1400 | 130 | 12.15 | 0.11 | 0.416 | 1706 | 36*1400*146 | 13.10 | 2360,00 |
| Болт 1.1 М36*1500 | 1500 | 130 | 12.95 | 0.11 | 0.416 | 1819 | 36*1500*146 | 13.90 | 2505,00 |
| Болт 1.1 М36*1600 | 1600 | 130 | 13.75 | 0.11 | 0.416 | 1932 | 36*1600*146 | 14.70 | 2650,00 |
| Болт 1.1 М36*1700 | 1700 | 130 | 14.55 | 0.11 | 0.416 | 2046 | 36*1700*146 | 15.50 | 2790,00 |
| Болт 1.1 М36*1800 | 1800 | 130 | 15.34 | 0.11 | 0.416 | 2159 | 36*1800*146 | 16.29 | 2935,00 |
| Болт 1.1 М36*1900 | 1900 | 130 | 16.14 | 0.11 | 0.416 | 2272 | 36*1900*146 | 17.09 |
