Болт фундаментный типа 2, исполнением 2 используется в виде закладной детали в железобетонных основаниях для дальнейшего крепления на фундаменте металлоконструкций и оборудования. Монтируется в бетон до его заливки.

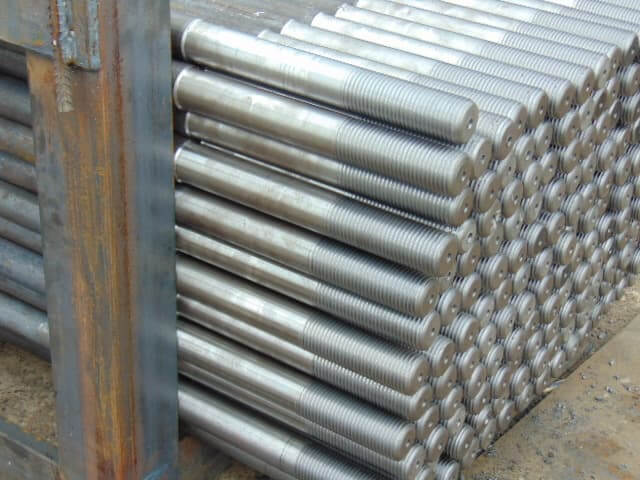

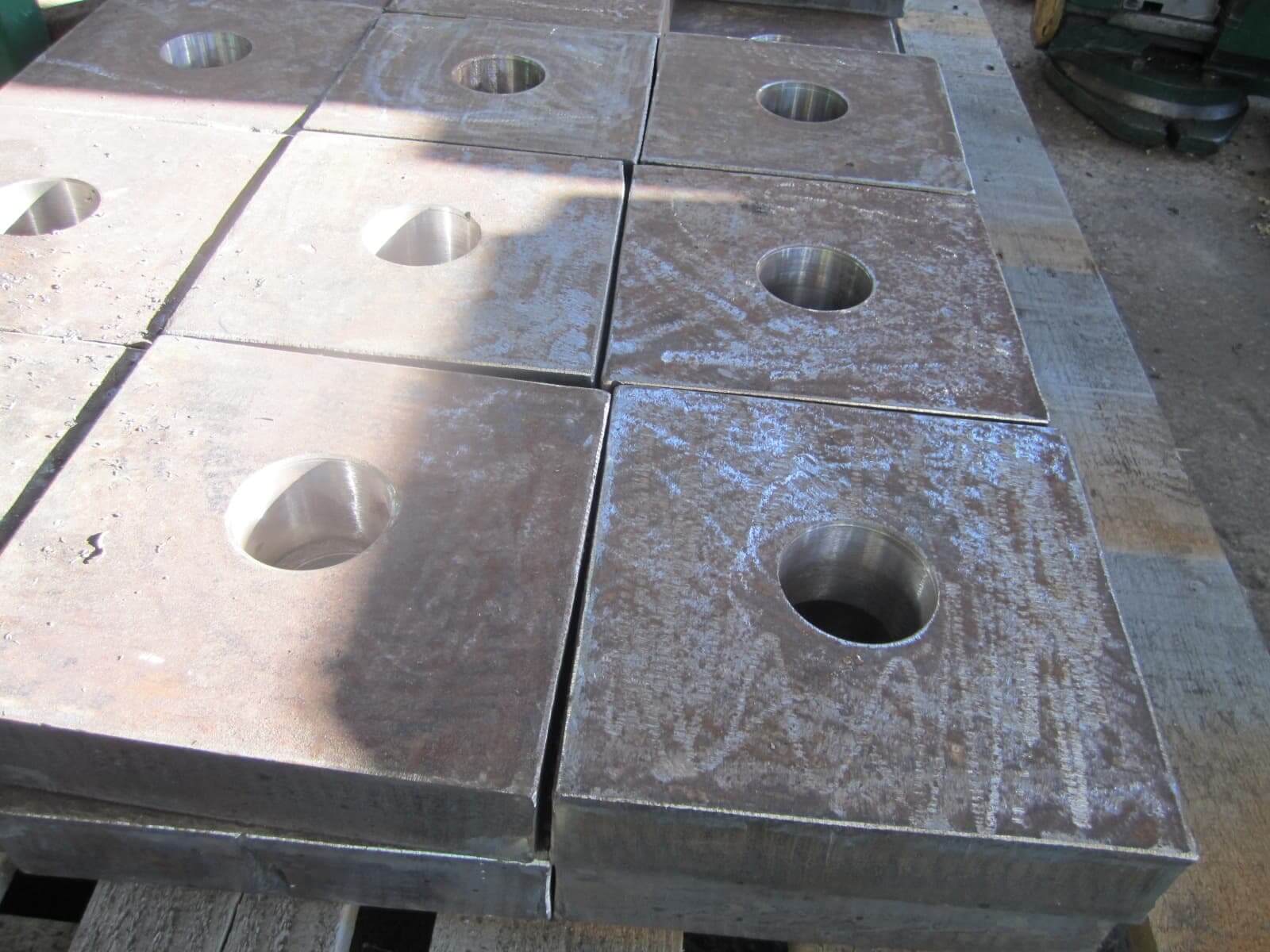

Представляет собой шпильку, утолщенную почти посередине, а оба конца её — меньшего одинакового диаметра, но разной длины (похоже на резьбовые цапфы). На обоих концах нарезана резьба одинаковой длины. На одной стороне анкера имеются гайки и шайба, для фиксирования прикрепляемого материала, а с другой стороны — анкерная плита, которая позволяет фиксироваться анкеру в заливаемом основании.
- Номинальный диаметр резьбы, мм: 56-90;
- Длина болта, мм: 800-4000;
- Материал: сталь конструкционная углеродистая, сталь конструкционная легированная, нержавеющая сталь;
- Марка стали фундаментного анкера: Ст3сп (1017 по ASTM, St 37-3 по DIN), 45 (1045 по ASTM; C 45, Ck 45 по DIN), 40Х (5140 по AISI; 42Cr4 по DIN), 09Г2С (A 516-55 по ASTM; 13Mn6, 9MnSi5 по DIN). Также возможно производство фундаментных анкеров из нержавеющей стали марки 10Х17Н13М2 (316 по AISI; X5CrNiMo17-12-2 по DIN), 08Х18Н10 (304 по AISI; X5CrNi18-10 по DIN);
- Покрытие: без покрытия, горячее оцинкование, термодиффузионное оцинкование, грунтовка, окраска цинкосодержащими красками, воронение;
- Комплект поставки: шпилька по ГОСТ 24379.1-2012, утолщенная в средней части, с двухсторонней резьбой, гайка по ГОСТ 10605-72 в количестве 4 шт., шайба по ГОСТ 11371-78, анкерная плита размером - aх aпо ГОСТ 24379.1-2012.

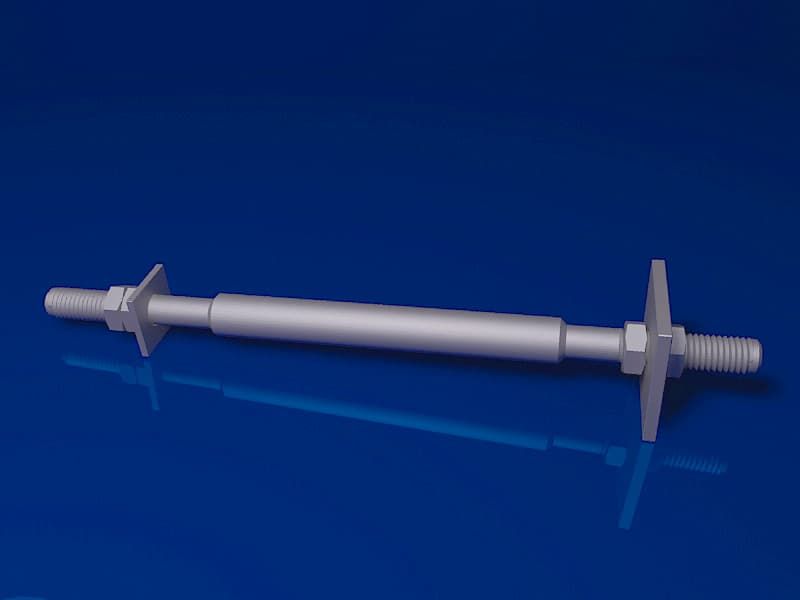

Чертеж болта фундаментного с анкерной плитой Тип 2.2
Техническая документация фундаментных болтов с анкерной плитой 2.2 - тип 2 исполнение 2 по ГОСТ 24379.1-2012
3-4. Шпильки, 11-12. Анкерная плита, 18. Гайка по ГОСТ 5915, 19. Гайка по ГОСТ 10605
Фундаментный болт Тип 2.2 М 56
|
Обозначение болта |
L – Длина (мм) |
Длинна резьбы (мм) |
Масса шпильки (кг) |
Масса анкерной плиты (кг) |
Масса шайбы (кг) |
Масса гайки (кг) |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 2.2 М56*800 |
800 |
160 |
16,03 |
11.21 |
0.95 |
4х 1.45 |
220*220*800 |
33.99 |
|
Болт 2.2 М56*900 |
900 |
160 |
18,25 |
11.21 |
0.95 |
4х 1.45 |
220*220*900 |
35.26 |
|
Болт 2.2 М56*1000 |
1000 |
160 |
20,47 |
11.21 |
0.95 |
4х 1.45 |
220*220*1000 |
38.43 |
|
Болт 2.2 М56*1120 |
1120 |
160 |
23,13 |
11.21 |
0.95 |
4х 1.45 |
220*220*1120 |
40.14 |
|
Болт 2.2 М56*1250 |
1250 |
160 |
26,02 |
11.21 |
0.95 |
4х 1.45 |
220*220*1250 |
43.98 |
|
Болт 2.2 М56*1320 |
1320 |
160 |
27,57 |
11.21 |
0.95 |
4х 1.45 |
220*220*1320 |
44.58 |
|
Болт 2.2 М56*1400 |
1400 |
160 |
29,34 |
11.21 |
0.95 |
4х 1.45 |
220*220*1400 |
47.30 |
|
Болт 2.2 М56*1500 |
1500 |
160 |
31,56 |
11.21 |
0.95 |
4х 1.45 |
220*220*1500 |
48.57 |
|
Болт 2.2 М56*1600 |
1600 |
160 |
33,78 |
11.21 |
0.95 |
4х 1.45 |
220*220*1600 |
51.74 |
|
Болт 2.2 М56*1700 |
1700 |
160 |
36,00 |
11.21 |
0.95 |
4х 1.45 |
220*220*1700 |
53.96 |
|
Болт 2.2 М56*1800 |
1800 |
160 |
38,22 |
11.21 |
0.95 |
4х 1.45 |
220*220*1800 |
56.18 |
|
Болт 2.2 М56*1900 |
1900 |
160 |
40,44 |
11.21 |
0.95 |
4х 1.45 |
220*220*1900 |
58.40 |
|
Болт 2.2 М56*2000 |
2000 |
160 |
42,65 |
11.21 |
0.95 |
4х 1.45 |
220*220*2000 |
60.61 |
|
Болт 2.2 М56*2120 |
2120 |
160 |
45,31 |
11.21 |
0.95 |
4х 1.45 |
220*220*2120 |
63.11 |
|
Болт 2.2 М56*2240 |
2240 |
160 |
47,98 |
11.21 |
0.95 |
4х 1.45 |
220*220*2240 |
65.69 |
|
Болт 2.2 М56*2500 |
2500 |
160 |
53,75 |
11.21 |
0.95 |
4х 1.45 |
220*220*2500 |
71.71 |
|
Болт 2.2 М56*2800 |
2800 |
160 |
60,40 |
11.21 |
0.95 |
4х 1.45 |
220*220*2800 |
78.36 |
|
Болт 2.2 М56*3150 |
3150 |
160 |
68,22 |
11.21 |
0.95 |
4х 1.45 |
220*220*3150 |
86.02 |
Фундаментный болт Тип 2.2 М 64
|
Обозначение болта |
L – Длинна (мм) |
Длинна резьбы (мм) |
Масса шпильки (кг) |
Масса анкерной плиты (кг) |
Масса шайбы (кг) |
Масса гайки (кг) |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 2.2 М64*1000 |
1000 |
170 |
26,63 |
17.80 |
1,21 |
4х1.99 |
260*260*1000 |
53.60 |
|
Болт 2.2 М64*1120 |
1120 |
170 |
30,67 |
17.80 |
1,21 |
4х1.99 |
260*260*1120 |
56.52 |
|
Болт 2.2 М64*1250 |
1250 |
170 |
33,35 |
17.80 |
1,21 |
4х1.99 |
260*260*1250 |
59.20 |
|
Болт 2.2 М64*1320 |
1320 |
170 |
36,71 |
17.80 |
1,21 |
4х1.99 |
260*260*1320 |
62.56 |
|
Болт 2.2 М64*1400 |
1400 |
170 |
38,71 |
17.80 |
1,21 |
4х1.99 |
260*260*1400 |
65.68 |
|
Болт 2.2 М64*1500 |
1500 |
170 |
41,73 |
17.80 |
1,21 |
4х1.99 |
260*260*1500 |
67.58 |
|
Болт 2.2 М64*1600 |
1600 |
170 |
44,74 |
17.80 |
1,21 |
4х1.99 |
260*260*1600 |
71.71 |
|
Болт 2.2 М64*1700 |
1700 |
170 |
47,76 |
17.80 |
1,21 |
4х1.99 |
260*260*1700 |
75.48 |
|
Болт 2.2 М64*1800 |
1800 |
170 |
50,78 |
17.80 |
1,21 |
4х1.99 |
260*260*1800 |
77.75 |
|
Болт 2.2 М64*1900 |
1900 |
170 |
53,80 |
17.80 |
1,21 |
4х1.99 |
260*260*1900 |
81.52 |
|
Болт 2.2 М64*2000 |
2000 |
170 |
56,82 |
17.80 |
1,21 |
4х1.99 |
260*260*2000 |
83.79 |
|
Болт 2.2 М64*2120 |
2120 |
170 |
60,44 |
17.80 |
1,21 |
4х1.99 |
260*260*2120 |
87.25 |
|
Болт 2.2 М64*2240 |
2240 |
170 |
64,07 |
17.80 |
1,21 |
4х1.99 |
260*260*2240 |
91.70 |
|
Болт 2.2 М64*2500 |
2500 |
170 |
71,92 |
17.80 |
1,21 |
4х1.99 |
260*260*2500 |
98.90 |
|
Болт 2.2 М64*2800 |
2800 |
170 |
80,98 |
17.80 |
1,21 |
4х1.99 |
260*260*2800 |
108.0 |
|
Болт 2.2 М64*3150 |
3150 |
170 |
91,70 |
17.80 |
1,21 |
4х1.99 |
260*260*3150 |
118.5 |
Фундаментный болт Тип 2.2 М 72
|
Обозначение болта |
L – Длинна (мм) |
Длинна резьбы (мм) |
Масса шпильки (кг) |
Масса анкерной плиты (кг) |
Масса шайбы (кг) |
Масса гайки (кг) |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 2.2 М72*1000 |
1000 |
180 |
33,33 |
26.41 |
1,53 |
4х2.69 |
300*300*1000 |
71.35 |
|
Болт 2.2 М72*1120 |
1120 |
180 |
37,49 |
26.41 |
1,53 |
4х2.69 |
300*300*1120 |
74.66 |
|
Болт 2.2 М72*1250 |
1250 |
180 |
41,99 |
26.41 |
1,53 |
4х2.69 |
300*300*1250 |
79.16 |
|
Болт 2.2 М72*1320 |
1320 |
180 |
43,75 |
26.41 |
1,53 |
4х2.69 |
300*300*1320 |
80.92 |
|
Болт 2.2 М72*1400 |
1400 |
180 |
46,52 |
26.41 |
1,53 |
4х2.69 |
300*300*1400 |
85.22 |
|
Болт 2.2 М72*1500 |
1500 |
180 |
49,99 |
26.41 |
1,53 |
4х2.69 |
300*300*1500 |
87.16 |
|
Болт 2.2 М72*1600 |
1600 |
180 |
53,45 |
26.41 |
1,53 |
4х2.69 |
300*300*1600 |
92.1 |
|
Болт 2.2 М72*1700 |
1700 |
180 |
56,91 |
26.41 |
1,53 |
4х2.69 |
300*300*1700 |
95.6 |
|
Болт 2.2 М72*1800 |
1800 |
180 |
60,38 |
26.41 |
1,53 |
4х2.69 |
300*300*1800 |
99.0 |
|
Болт 2.2 М72*1900 |
1900 |
180 |
63,84 |
26.41 |
1,53 |
4х2.69 |
300*300*1900 |
102.5 |
|
Болт 2.2 М72*2000 |
2000 |
180 |
67,31 |
26.41 |
1,53 |
4х2.69 |
300*300*2000 |
106.0 |
|
Болт 2.2 М72*2120 |
2120 |
180 |
71,47 |
26.41 |
1,53 |
4х2.69 |
300*300*2120 |
109.6 |
|
Болт 2.2 М72*2240 |
2240 |
180 |
75,63 |
26.41 |
1,53 |
4х2.69 |
300*300*2240 |
114.3 |
|
Болт 2.2 М72*2500 |
2500 |
180 |
84,64 |
26.41 |
1,53 |
4х2.69 |
300*300*2500 |
123.3 |
|
Болт 2.2 М72*2800 |
2800 |
180 |
95,04 |
26.41 |
1,53 |
4х2.69 |
300*300*2800 |
133.7 |
|
Болт 2.2 М72*3150 |
3150 |
180 |
107,20 |
26.41 |
1,53 |
4х2.69 |
300*300*3150 |
145.9 |
|
Болт 2.2 М72*3350 |
3350 |
180 |
121,15 |
26.41 |
1,53 |
4х2.69 |
300*300*3350 |
159.2 |
Фундаментный болт Тип 2.2 М 80
|
Обозначение болта |
L – Длинна (мм) |
Длинна резьбы (мм) |
Масса шпильки (кг) |
Масса анкерной плиты (кг) |
Масса шайбы (кг) |
Масса гайки (кг) |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 2.2 М80*1250 |
1250 |
190 |
51,23 |
33,70 |
2,27 |
4х3,47 |
320*320*1250 |
98,8 |
|
Болт 2.2 М80*1320 |
1320 |
190 |
54,35 |
33,70 |
2,27 |
4х3,47 |
320*320*1320 |
101,9 |
|
Болт 2.2 М80*1400 |
1400 |
190 |
57,91 |
33,70 |
2,27 |
4х3,47 |
320*320*1400 |
107,7 |
|
Болт 2.2 М80*1500 |
1500 |
190 |
62,36 |
33,70 |
2,27 |
4х3,47 |
320*320*1500 |
109,4 |
|
Болт 2.2 М80*1600 |
1600 |
190 |
66,81 |
33,70 |
2,27 |
4х3,47 |
320*320*1600 |
116,7 |
|
Болт 2.2 М80*1700 |
1700 |
190 |
71,26 |
33,70 |
2,27 |
4х3,47 |
320*320*1700 |
121,1 |
|
Болт 2.2 М80*1800 |
1800 |
190 |
75,72 |
33,70 |
2,27 |
4х3,47 |
320*320*1800 |
125,6 |
|
Болт 2.2 М80*1900 |
1900 |
190 |
80,17 |
33,70 |
2,27 |
4х3,47 |
320*320*1900 |
130,0 |
|
Болт 2.2 М80*2000 |
2000 |
190 |
84,62 |
33,70 |
2,27 |
4х3,47 |
320*320*2000 |
134,5 |
|
Болт 2.2 М80*2120 |
2120 |
190 |
89,96 |
33,70 |
2,27 |
4х3,47 |
320*320*2120 |
139,3 |
|
Болт 2.2 М80*2240 |
2240 |
190 |
95,30 |
33,70 |
2,27 |
4х3,47 |
320*320*2240 |
145,2 |
|
Болт 2.2 М80*2500 |
2500 |
190 |
106,90 |
33,70 |
2,27 |
4х3,47 |
320*320*2500 |
156,7 |
|
Болт 2.2 М80*2800 |
2800 |
190 |
120,20 |
33,70 |
2,27 |
4х3,47 |
320*320*2800 |
170,1 |
|
Болт 2.2 М80*3150 |
3150 |
190 |
135,80 |
33,70 |
2,27 |
4х3,47 |
320*320*3150 |
185,7 |
|
Болт 2.2 М80*3350 |
3350 |
190 |
153,60 |
33,70 |
2,27 |
4х3,47 |
320*320*3350 |
203,5 |
Фундаментный болт Тип 2.2 М 90
|
Обозначение болта |
L – Длинна (мм) |
Длинна резьбы (мм) |
Масса шпильки (кг) |
Масса анкерной плиты (кг) |
Масса шайбы (кг) |
Масса гайки (кг) |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 2.2 М90*1400 |
1400 |
210 |
71,5 |
47,50 |
2,88 |
4х4,98 |
360*360*1400 |
141,9 |
|
Болт 2.2 М90*1500 |
1500 |
210 |
77,1 |
47,50 |
2,88 |
4х4,98 |
360*360*1500 |
144,6 |
|
Болт 2.2 М90*1600 |
1600 |
210 |
82,7 |
47,50 |
2,88 |
4х4,98 |
360*360*1600 |
153,0 |
|
Болт 2.2 М90*1700 |
1700 |
210 |
88,3 |
47,50 |
2,88 |
4х4,98 |
360*360*1700 |
158,6 |
|
Болт 2.2 М90*1800 |
1800 |
210 |
93,8 |
47,50 |
2,88 |
4х4,98 |
360*360*1800 |
164,1 |
|
Болт 2.2 М90*1900 |
1900 |
210 |
99,3 |
47,50 |
2,88 |
4х4,98 |
360*360*1900 |
169,6 |
|
Болт 2.2 М90*2000 |
2000 |
210 |
104,9 |
47,50 |
2,88 |
4х4,98 |
360*360*2000 |
175,3 |
|
Болт 2.2 М90*2120 |
2120 |
210 |
111,6 |
47,50 |
2,88 |
4х4,98 |
360*360*2120 |
181,3 |
|
Болт 2.2 М90*2240 |
2240 |
210 |
118,3 |
47,50 |
2,88 |
4х4,98 |
360*360*2240 |
188,6 |
|
Болт 2.2 М90*2500 |
2500 |
210 |
132,8 |
47,50 |
2,88 |
4х4,98 |
360*360*2500 |
203,1 |
|
Болт 2.2 М90*2800 |
2800 |
210 |
149,5 |
47,50 |
2,88 |
4х4,98 |
360*360*2800 |
219,8 |
|
Болт 2.2 М90*3150 |
3150 |
210 |
171,7 |
47,50 |
2,88 |
4х4,98 |
360*360*3150 |
242,0 |
|
Болт 2.2 М90*3350 |
3350 |
210 |
191,1 |
47,50 |
2,88 |
4х4,98 |
360*360*3350 |
261,4 |
|
Болт 2.2 М90*4000 |
4000 |
210 |
216,2 |
47,50 |
2,88 |
4х4,98 |
360*360*4000 |
286,5 |
