Болт фундаментный типа 2, исполнением 3 используется в виде закладной детали в железобетонных основаниях для дальнейшего крепления на фундаменте металлоконструкций и оборудования. Монтируется в бетон до его заливки.

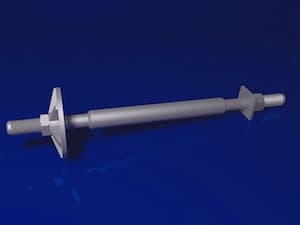

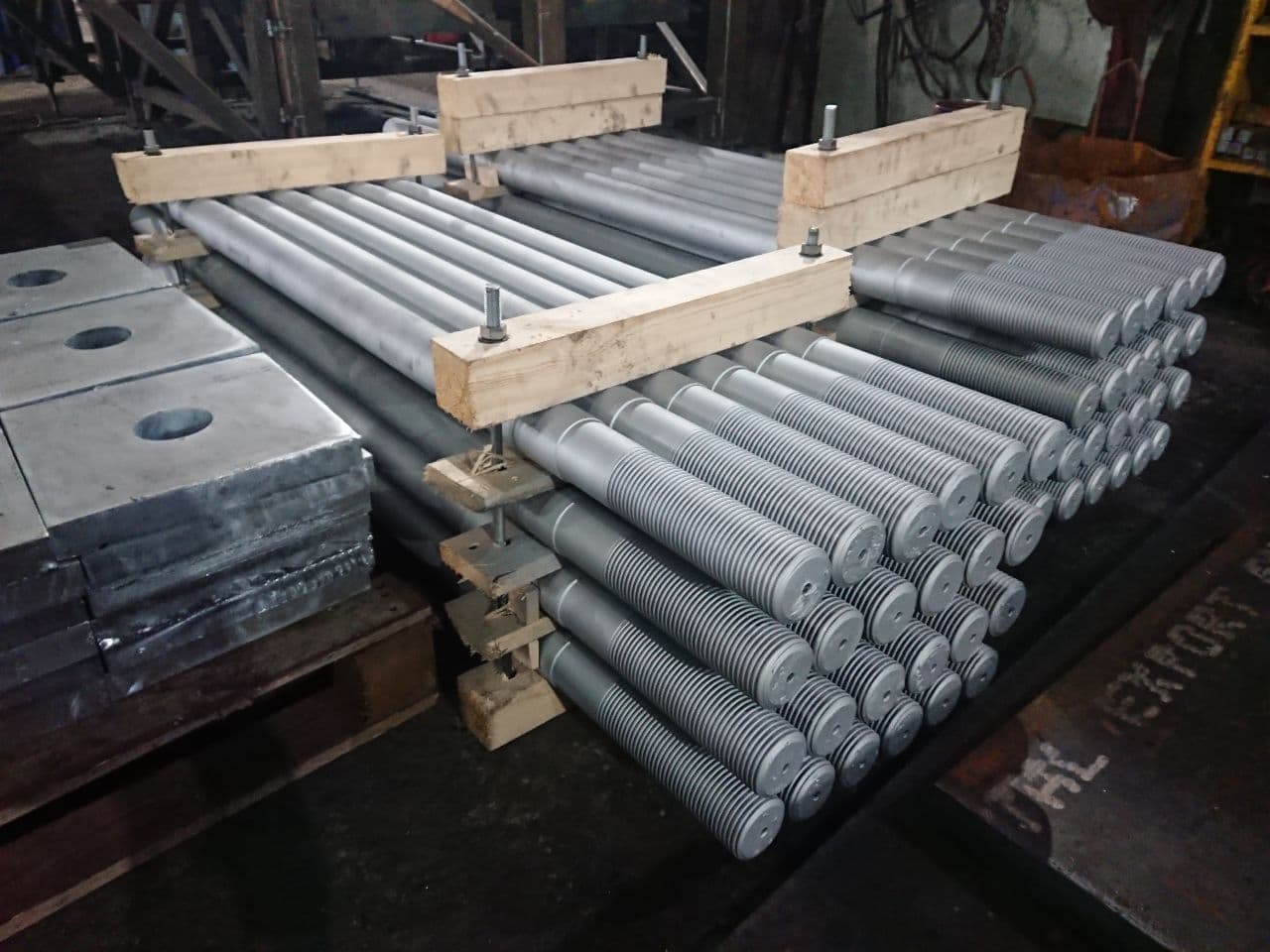

Представляет собой шпильку, утолщенную почти посередине, а оба конца её — меньшего одинакового диаметра, но разной длины (похоже на резьбовые цапфы). На обоих концах нарезана резьба одинаковой длины. На одной стороне анкера имеются гайки и шайба, для фиксирования прикрепляемого материала, а с другой стороны — анкерная плита, которая позволяет фиксироваться анкеру в заливаемом основании.
- Номинальный диаметр резьбы, мм: 100-140;
- Длина болта, мм: 1600-5000;
- Материал: сталь конструкционная углеродистая, сталь конструкционная легированная, нержавеющая сталь;
- Марка стали фундаментного анкера: Ст3сп (1017 по ASTM, St 37-3 по DIN), 45 (1045 по ASTM; C 45, Ck 45 по DIN), 40Х (5140 по AISI; 42Cr4 по DIN), 09Г2С (A 516-55 по ASTM; 13Mn6, 9MnSi5 по DIN. Также возможно производство фундаментных анкеров из нержавеющей стали марки 10Х17Н13М2 (316 по AISI; X5CrNiMo17-12-2 по DIN), 08Х18Н10 (304 по AISI; X5CrNi18-10 по DIN);
- Покрытие: без покрытия, горячее оцинкование, термодиффузионное оцинкование, грунтовка, окраска цинкосодержащими красками, воронение;
- Комплект поставки: шпилька по ГОСТ 24379.1-2012, утолщенная в средней части, с двухсторонней резьбой, гайка по ГОСТ 10605-72 в количестве 3 шт., шайба по ГОСТ 11371-78 в количестве 2 шт., анкерная плита по ГОСТ 24379.1-2012 диаметром D.
Чертеж болта фундаментного с анкерной плитой Тип 2.3
Техническая документация фундаментных болтов с анкерной плитой 2.3 - тип 2 исполнение 3 по ГОСТ 24379.1-2012
3-4. Шпильки, 11-12. Анкерная плита, 18. Гайка по ГОСТ 5915, 19. Гайка по ГОСТ 10605
Фундаментный болт Тип 2.3 М 100
|
Обозначение болта |
L – Длинна (мм) |
Длинна резьбы (мм) |
Масса шпильки (кг) |
Масса анкерной плиты (кг) |
Масса шайбы (кг) |
Масса гайки (кг) |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 2.3М100*1600 |
1600 |
230 |
100,7 |
94,27 |
2 х 3,4 |
3 х 6,88 |
D625 х 1600 |
219,1 |
|
Болт 2.3М100*1700 |
1700 |
230 |
107,5 |
94,27 |
2 х 3,4 |
3 х 6,88 |
D625 х 1700 |
225,8 |
|
Болт 2.3М100*1800 |
1800 |
230 |
114,3 |
94,27 |
2 х 3,4 |
3 х 6,88 |
D625 х 1800 |
232,6 |
|
Болт 2.3М100*1900 |
1900 |
230 |
121,1 |
94,27 |
2 х 3,4 |
3 х 6,88 |
D625 х 1900 |
239,4 |
|
Болт 2.3М100*2000 |
2000 |
230 |
127,9 |
94,27 |
2 х 3,4 |
3 х 6,88 |
D625 х 2000 |
246,3 |
|
Болт 2.3М100*2120 |
2120 |
230 |
136,0 |
94,27 |
2 х 3,4 |
3 х 6,88 |
D625 х 2120 |
254,3 |
|
Болт 2.3М100*2240 |
2240 |
230 |
144,2 |
94,27 |
2 х 3,4 |
3 х 6,88 |
D625 х 2240 |
262,5 |
|
Болт 2.3М100*2500 |
2500 |
230 |
161,9 |
94,27 |
2 х 3,4 |
3 х 6,88 |
D625 х 2500 |
280,2 |
|
Болт 2.3М100*2800 |
2800 |
230 |
182,3 |
94,27 |
2 х 3,4 |
3 х 6,88 |
D625 х 2800 |
300,6 |
|
Болт 2.3М100*3150 |
3150 |
230 |
206,1 |
94,27 |
2 х 3,4 |
3 х 6,88 |
D625 х 3150 |
324,4 |
|
Болт 2.3М100*3350 |
3350 |
230 |
233,3 |
94,27 |
2 х 3,4 |
3 х 6,88 |
D625 х 3350 |
351,6 |
|
Болт 2.3М100*4000 |
4000 |
230 |
263,8 |
94,27 |
2 х 3,4 |
3 х 6,88 |
D625 х 4000 |
382,1 |
|
Болт 2.3М100*4500 |
4500 |
230 |
297,8 |
94,27 |
2 х 3,4 |
3 х 6,88 |
D625 х 4500 |
416,1 |
Фундаментный болт Тип 2.3 М 110
|
Обозначение болта |
L– Длинна (мм) |
Длинна резьбы (мм) |
Масса шпильки (кг) |
Масса анкерной плиты (кг) |
Масса шайбы (кг) |
Масса гайки (кг) |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 2.3М110*1600 |
1600 |
240 |
123,8 |
100,32 |
2 х 3,63 |
3х8,27 |
D650х 1600 |
252,6 |
|
Болт 2.3М110*1700 |
1700 |
240 |
132,7 |
100,32 |
2 х 3,63 |
3х8,27 |
D650х 1700 |
261,5 |
|
Болт 2.3М110*1800 |
1800 |
240 |
141,6 |
100,32 |
2 х 3,63 |
3х8,27 |
D650х 1800 |
270,3 |
|
Болт 2.3М110*1900 |
1900 |
240 |
150,5 |
100,32 |
2 х 3,63 |
3х8,27 |
D650х 1900 |
280,3 |
|
Болт 2.3М110*2000 |
2000 |
240 |
159,3 |
100,32 |
2 х 3,63 |
3х8,27 |
D650х 2000 |
288,1 |
|
Болт 2.3М110*2120 |
2120 |
240 |
169,9 |
100,32 |
2 х 3,63 |
3х8,27 |
D650х 2120 |
298,7 |
|
Болт 2.3М110*2240 |
2240 |
240 |
180,5 |
100,32 |
2 х 3,63 |
3х8,27 |
D650х 2240 |
310,3 |
|
Болт 2.3М110*2500 |
2500 |
240 |
203,7 |
100,32 |
2 х 3,63 |
3х8,27 |
D650х 2500 |
332,5 |
|
Болт 2.3М110*2800 |
2800 |
240 |
230,3 |
100,32 |
2 х 3,63 |
3х8,27 |
D650х 2800 |
359,1 |
|
Болт 2.3М110*3150 |
3150 |
240 |
261,3 |
100,32 |
2 х 3,63 |
3х8,27 |
D650х 3150 |
391,1 |
|
Болт 2.3М110*3350 |
3350 |
240 |
296,7 |
100,32 |
2 х 3,63 |
3х8,27 |
D650х 3350 |
426,6 |
|
Болт 2.3М110*4000 |
4000 |
240 |
336,8 |
100,32 |
2 х 3,63 |
3х8,27 |
D650х 4000 |
465,6 |
|
Болт 2.3М110*4500 |
4500 |
240 |
381,2 |
100,32 |
2 х 3,63 |
3х8,27 |
D650х 4500 |
509,9 |
Фундаментный болт Тип 2.3 М 125
|
Обозначение болта |
L– Длинна (мм) |
Длинна резьбы (мм) |
Масса шпильки (кг) |
Масса анкерной плиты (кг) |
Масса шайбы (кг) |
Масса гайки (кг) |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 2.3М125*1800 |
1800 |
250 |
177,3 |
106,70 |
2 х 6,3 |
3 х 12,99 |
D675х 1800 |
329,3 |
|
Болт 2.3М125*1900 |
1900 |
250 |
187,8 |
106,70 |
2 х 6,3 |
3 х 12,99 |
D675х 1900 |
339,8 |
|
Болт 2.3М125*2000 |
2000 |
250 |
198,2 |
106,70 |
2 х 6,3 |
3 х 12,99 |
D675х 2000 |
350,1 |
|
Болт 2.3М125*2120 |
2120 |
250 |
210,7 |
106,70 |
2 х 6,3 |
3 х 12,99 |
D675х 2120 |
362,6 |
|
Болт 2.3М125*2240 |
2240 |
250 |
223,3 |
106,70 |
2 х 6,3 |
3 х 12,99 |
D675х 2240 |
375,3 |
|
Болт 2.3М125*2500 |
2500 |
250 |
250,2 |
106,70 |
2 х 6,3 |
3 х 12,99 |
D675х 2500 |
402,2 |
|
Болт 2.3М125*2800 |
2800 |
250 |
281,5 |
106,70 |
2 х 6,3 |
3 х 12,99 |
D675х 2800 |
433,4 |
|
Болт 2.3М125*3150 |
3150 |
250 |
318,1 |
106,70 |
2 х 6,3 |
3 х 12,99 |
D675х 3150 |
470,1 |
|
Болт 2.3М125*3350 |
3350 |
250 |
359,9 |
106,70 |
2 х 6,3 |
3 х 12,99 |
D675х 3350 |
511,9 |
|
Болт 2.3М125*4000 |
4000 |
250 |
406,4 |
106,70 |
2 х 6,3 |
3 х 12,99 |
D675х 4000 |
558,4 |
|
Болт 2.3М125*4500 |
4500 |
250 |
458,5 |
106,70 |
2 х 6,3 |
3 х 12,99 |
D675х 4500 |
610,5 |
|
Болт 2.3М125*5000 |
5000 |
250 |
510,6 |
106,70 |
2 х 6,3 |
3 х 12,99 |
D675х 5000 |
662,5 |
Фундаментный болт Тип 2.3 М 140
|
Обозначение болта |
L– Длинна (мм) |
Длинна резьбы (мм) |
Масса шпильки (кг) |
Масса анкерной плиты (кг) |
Масса шайбы (кг) |
Масса гайки (кг) |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 2.3М140*1800 |
1800 |
270 |
221,8 |
125,50 |
2х7,99 |
3 х 17,67 |
D700х 1800 |
408,3 |
|
Болт 2.3М140*1900 |
1900 |
270 |
234,8 |
125,50 |
2х7,99 |
3 х 17,67 |
D700х 1900 |
421,3 |
|
Болт 2.3М140*2000 |
2000 |
270 |
247,7 |
125,50 |
2х7,99 |
3 х 17,67 |
D700х 2000 |
434,2 |
|
Болт 2.3М140*2120 |
2120 |
270 |
263,2 |
125,50 |
2х7,99 |
3 х 17,67 |
D700х 2120 |
449,7 |
|
Болт 2.3М140*2240 |
2240 |
270 |
278,8 |
125,50 |
2х7,99 |
3 х 17,67 |
D700х 2240 |
465,3 |
|
Болт 2.3М140*2500 |
2500 |
270 |
312,5 |
125,50 |
2х7,99 |
3 х 17,67 |
D700х 2500 |
499,0 |
|
Болт 2.3М140*2800 |
2800 |
270 |
351,4 |
125,50 |
2х7,99 |
3 х 17,67 |
D700х 2800 |
537,8 |
|
Болт 2.3М140*3150 |
3150 |
270 |
396,7 |
125,50 |
2х7,99 |
3 х 17,67 |
D700х 3150 |
583,2 |
|
Болт 2.3М140*3350 |
3350 |
270 |
448,5 |
125,50 |
2х7,99 |
3 х 17,67 |
D700х 3350 |
636,0 |
|
Болт 2.3М140*4000 |
4000 |
270 |
506,9 |
125,50 |
2х7,99 |
3 х 17,67 |
D700х 4000 |
693,3 |
|
Болт 2.3М140*4500 |
4500 |
270 |
571,6 |
125,50 |
2х7,99 |
3 х 17,67 |
D700х 4500 |
758,1 |
|
Болт 2.3М140*5000 |
5000 |
270 |
636,4 |
125,50 |
2х7,99 |
3 х 17,67 |
D700х 5000 |
822,9 |
