Завод Металлоконструкций Северозапад производит фундаментные болты с коническим концом 6.3 - тип 6 исполнение 3 ГОСТ по ГОСТ 24379.1-2012. Осуществляем доставку готовых изделий по всей России и странам СНГ. Изготовим для вас фундаментные болты с коническим концом 6.3 - тип 6 исполнение 3 ГОСТ в максимально сжатые сроки. Для оформления заказа воспользуйтесь формой на сайте или свяжитесь с менеджером по указанному телефону.
Болт фундаментный типа 6, исполнением 3 применяется для закрепления строительных конструкций и другого оборудования на фундаменте.

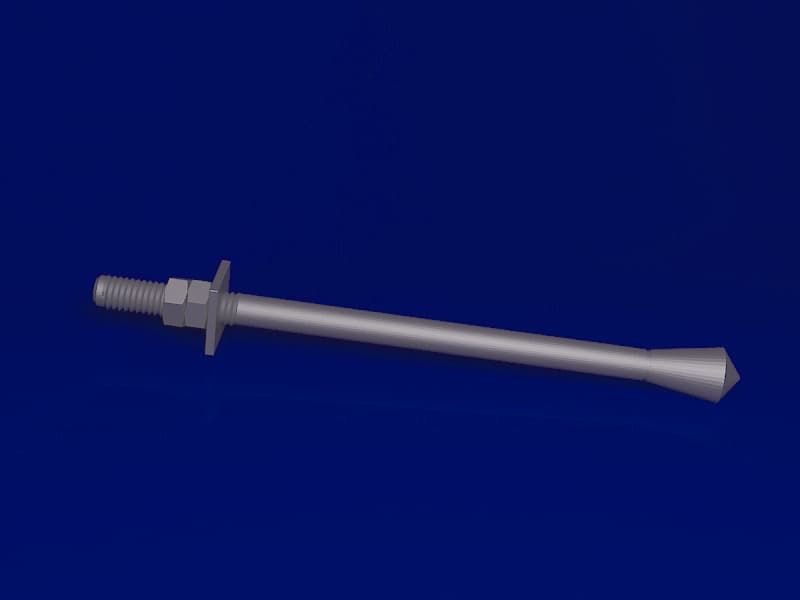

Представляет собой шпильку, один из концов которой имеет коническую форму. На одной стороне анкера имеются гайки и шайба, для фиксирования прикрепляемого материала, а шпилька, благодаря концу конической формы, надежно фиксируется в фундаменте. Такой фундаментный болт крепится с помощью раствора цемента, при вибропогружении в него шпильки.
- Номинальный диаметр резьбы, мм: 12-48;
- Длина болта, мм: 150-1400;
- Материал: сталь конструкционная углеродистая, сталь конструкционная легированная, нержавеющая сталь;
- Марка стали фундаментного анкера: Ст3сп (1017 по ASTM, St 37-3 по DIN), 45 (1045 по ASTM; C 45, Ck 45 по DIN), 40Х (5140 по AISI; 42Cr4 по DIN), 09Г2С (A 516-55 по ASTM; 13Mn6, 9MnSi5 по DIN). Также возможно производство фундаментных анкеров из нержавеющей стали марки 10Х17Н13М2 (316 по AISI; X5CrNiMo17-12-2 по DIN), 08Х18Н10 (304 по AISI; X5CrNi18-10 по DIN);
- Покрытие: без покрытия, горячее оцинкование, термодиффузионное оцинкование, грунтовка, окраска цинкосодержащими красками, воронение;
- Комплект поставки: шпилька по ГОСТ 24379.1-2012 с коническим концом, гайка по ГОСТ 5915-70 в количестве 2 шт., шайба по ГОСТ 11371-78.
Чертеж болта фундаментного с коническим концом тип 6.3
Цены на болт фундаментный с коническим концом. Тип 6. Исполнение 3
| № | Наименование | Номинальный диаметр резьбы | Исполнение | Ед. изм. | Цена руб/ед с НДС |
| 1. | Болт анкерный | М12 - М48 | 6.3 | к-т |
500-5500 |
Техническая документация фундаментных болтов с коническим концом 6.3 - тип 6 исполнение 3 по ГОСТ 24379.1-2012
9-10. Шпильки, 15. Разжимная цанга, 16. Коническая втулка, 18. Гайка по ГОСТ 5915
|
Обозначение болта |
L – Длинна (мм) |
Длинна резьбы (мм) |
Масса цанги разжимной (кг) |
Масса втулки конической (кг) |
Масса шпильки (кг) |
Масса шайбы (кг) |
Масса гайки ГОСТ 5915-70 (кг) |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 6.1 М12х150 Болт 6.2 М12х150 Болт 6.3 М12х150 |
150 |
80 |
0,03 - - |
- 0,03 - |
0,15 0,13 0,15 |
0,021 |
2 х 0,016 |
D36 х 150 |
0,23 0,21 0,20 |
|
Болт 6.1 М12х200 Болт 6.2 М12х200 Болт 6.3 М12х200 |
200 |
80 |
0,03 - - |
- 0,03 - |
0,19 0,18 0,19 |
0,021 |
2 х 0,016 |
D36 х 200 |
0,27 0,26 0,24 |
|
Болт 6.1 М12х250 Болт 6.2 М12х250 Болт 6.3 М12х250 |
250 |
80 |
0,03 - - |
- 0,03 - |
0,24 0,22 0,24 |
0,021 |
2 х 0,016 |
D36 х 250 |
0,32 0,30 0,29 |
|
Болт 6.1 М12х300 Болт 6.2 М12х300 Болт 6.3 М12х300 |
300 |
80 |
0,03 - - |
- 0,03 - |
0,28 0,27 0,28 |
0,021 |
2 х 0,016 |
D36 х 300 |
0,36 0,35 0,33 |
|
Болт 6.1 М12х350 Болт 6.2 М12х350 Болт 6.3 М12х350 |
350 |
80 |
0,03 - - |
- 0,03 - |
0,32 0,31 0,32 |
0,021 |
2 х 0,016 |
D36 х 350 |
0,40 0,39 0,37 |
|
Болт 6.1 М12х400 Болт 6.2 М12х400 Болт 6.3 М12х400 |
400 |
80 |
0,03 - - |
- 0,03 - |
0,37 0,35 0,37 |
0,021 |
2 х 0,016 |
D36 х 400 |
0,45 0,43 0,42 |
|
Болт 6.1 М12х450 Болт 6.2 М12х450 Болт 6.3 М12х450 |
450 |
80 |
0,03 - - |
- 0,03 - |
0,41 0,40 0,41 |
0,021 |
2 х 0,016 |
D36 х 450 |
0,49 0,48 0,46 |
|
Болт 6.1 М12х500 Болт 6.2 М12х500 Болт 6.3 М12х500 |
500 |
80 |
0,03 - - |
- 0,03 - |
0,46 0,44 0,46 |
0,021 |
2 х 0,016 |
D36 х 500 |
0,54 0,52 0,51 |
|
Болт 6.1 М12х600 Болт 6.2 М12х600 Болт 6.3 М12х600 |
600 |
80 |
0,03 - - |
- 0,03 - |
0,55 0,53 0,55 |
0,021 |
2 х 0,016 |
D36 х 600 |
0,63 0,61 0,60 |
Болт ТИП 6 М16 исполнение 3
|
Обозначение болта |
L– Длинна (мм) |
Длинна резьбы (мм) |
Масса цанги разжимной (кг) |
Масса втулки конической (кг) |
Масса шпильки (кг) |
Масса шайбы (кг) |
Масса гайки ГОСТ 5915-70 (кг) |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 6.1 М16х150 Болт 6.2 М16х150 Болт 6.3 М16х150 |
150 |
90 |
0,08 - - |
- 0,06 - |
0,27 0,24 0,27 |
0,05 |
2 х 0,037 |
D42х 150 |
0,47 0,42 0,39 |
|
Болт 6.1 М16х200 Болт 6.2 М16х200 Болт 6.3 М16х200 |
200 |
90 |
0,08 - - |
- 0,06 - |
0,35 0,32 0,35 |
0,05 |
2 х 0,037 |
D42х 200 |
0,55 0,50 0,47 |
|
Болт 6.1 М16х250 Болт 6.2 М16х250 Болт 6.3 М16х250 |
250 |
90 |
0,08 - - |
- 0,06 - |
0,43 0,39 0,43 |
0,05 |
2 х 0,037 |
D42х 250 |
0,63 0,57 0,55 |
|
Болт 6.1 М16х300 Болт 6.2 М16х300 Болт 6.3 М16х300 |
300 |
90 |
0,08 - - |
- 0,06 - |
0,51 0,47 0,51 |
0,05 |
2 х 0,037 |
D42х 300 |
0,71 0,65 0,63 |
|
Болт 6.1 М16х350 Болт 6.2 М16х350 Болт 6.3 М16х350 |
350 |
90 |
0,08 - - |
- 0,06 - |
0,58 0,55 0,58 |
0,05 |
2 х 0,037 |
D42х 350 |
0,78 0,73 0,70 |
|
Болт 6.1 М16х400 Болт 6.2 М16х400 Болт 6.3 М16х400 |
400 |
90 |
0,08 - - |
- 0,06 - |
0,66 0,63 0,66 |
0,05 |
2 х 0,037 |
D42х 400 |
0,86 0,81 0,73 |
|
Болт 6.1 М16х450 Болт 6.2 М16х450 Болт 6.3 М16х450 |
450 |
90 |
0,08 - - |
- 0,06 - |
0,66 0,71 0,66 |
0,05 |
2 х 0,037 |
D42х 450 |
0,94 0,89 0,86 |
|
Болт 6.1 М16х500 Болт 6.2 М16х500 Болт 6.3 М16х500 |
500 |
90 |
0,08 - - |
- 0,06 - |
0,82 0,79 0,82 |
0,05 |
2 х 0,037 |
D42х 500 |
1,02 0,97 0,94 |
|
Болт 6.1 М16х600 Болт 6.2 М16х600 Болт 6.3 М16х600 |
600 |
90 |
0,08 - - |
- 0,06 - |
0,98 0,95 0,98 |
0,05 |
2 х 0,037 |
D42х 600 |
1,18 1,13 1,10 |
|
Болт 6.1 М16х710 Болт 6.2 М16х710 Болт 6.3 М16х710 |
710 |
90 |
0,08 - - |
- 0,06 - |
1,15 1,12 1,15 |
0,05 |
2 х 0,037 |
D42х 710 |
1,35 1,30 1,27 |
