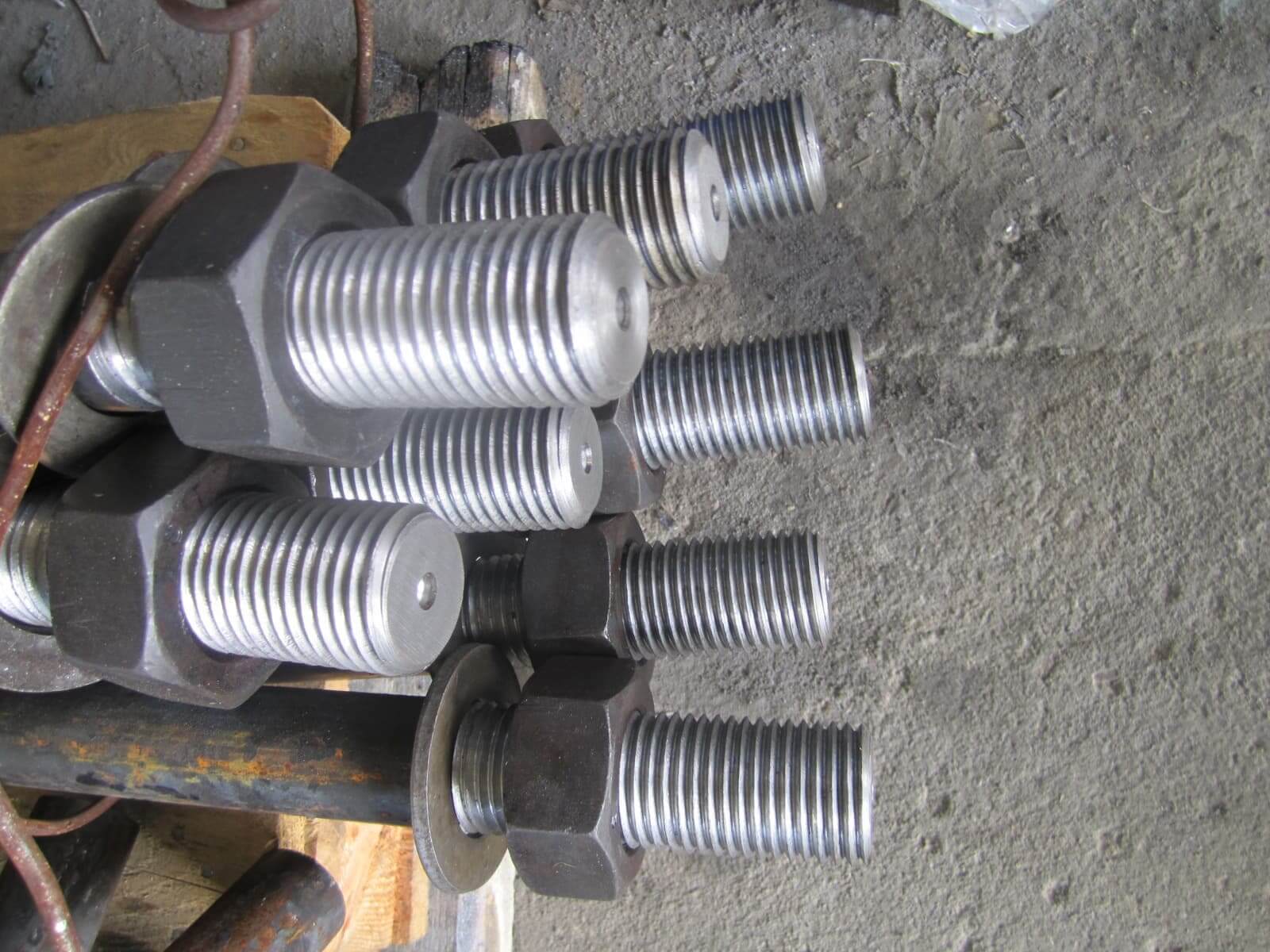

Болт фундаментный типа 6, исполнением 1 применяется для закрепления строительных конструкций и другого оборудования на фундаменте.
Представляет собой деталь в виде стержня с резьбовой частью на одном конце и специальным креплением на другом. На одной стороне анкера имеются гайки и шайба, для фиксирования прикрепляемого материала, а разжимная цанга с другой стороны позволяет надежно закрепиться в заливаемом основании.
- Номинальный диаметр резьбы, мм: 12-48;
- Длина болта, мм: 150-1400;
- Материал: сталь конструкционная углеродистая, сталь конструкционная легированная, нержавеющая сталь;
- Марка стали фундаментного анкера: Ст3сп (1017 по ASTM, St 37-3 по DIN), 45 (1045 по ASTM; C 45, Ck 45 по DIN), 40Х (5140 по AISI; 42Cr4 по DIN), 09Г2С (A 516-55 по ASTM; 13Mn6, 9MnSi5 по DIN). Также возможно производство фундаментных анкеров из нержавеющей стали марки 10Х17Н13М2 (316 по AISI; X5CrNiMo17-12-2 по DIN), 08Х18Н10 (304 по AISI; X5CrNi18-10 по DIN);
- Покрытие: без покрытия, горячее оцинкование, термодиффузионное оцинкование, грунтовка, окраска цинкосодержащими красками, воронение;
- Комплект поставки: шпилька по ГОСТ 24379.1-2012 с утолщенным наконечником, гайка по ГОСТ 5915-70 в количестве 2 шт., шайба по ГОСТ 11371-78, цанга разжимная по ГОСТ 24379.1-2012.
Чертеж болта фундаментного с коническим концом Тип 6.1
Цены на болт фундаментный с коническим концом. Тип 6. Исполнение 1
| № | Наименование | Номинальный диаметр резьбы | Исполнение | Ед. изм. | Цена с НДС (руб/ед) |
| 1. | Болт анкерный | М12 - М48 | 6.1 | к-т | 500-3800 |
Техническая документация фундаментных болтов с коническим концом 6.1 - тип 6 исполнение 1 по ГОСТ 24379.1-2012
9-10. Шпильки, 15. Разжимная цанга, 16. Коническая втулка, 18. Гайка по ГОСТ 5915
Болт ТИП 6 М12 исполнение 1
|
Обозначение болта |
L – Длинна (мм) |
Длинна резьбы (мм) |
Масса цанги разжимной (кг) |
Масса втулки конической (кг) |
Масса шпильки (кг) |
Масса шайбы (кг) |
Масса гайки ГОСТ 5915-70 (кг) |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 6.1 М12х150 Болт 6.2 М12х150 Болт 6.3 М12х150 |
150 |
80 |
0,03 - - |
- 0,03 - |
0,15 0,13 0,15 |
0,021 |
2 х 0,016 |
D36 х 150 |
0,23 0,21 0,20 |
|
Болт 6.1 М12х200 Болт 6.2 М12х200 Болт 6.3 М12х200 |
200 |
80 |
0,03 - - |
- 0,03 - |
0,19 0,18 0,19 |
0,021 |
2 х 0,016 |
D36 х 200 |
0,27 0,26 0,24 |
|
Болт 6.1 М12х250 Болт 6.2 М12х250 Болт 6.3 М12х250 |
250 |
80 |
0,03 - - |
- 0,03 - |
0,24 0,22 0,24 |
0,021 |
2 х 0,016 |
D36 х 250 |
0,32 0,30 0,29 |
|
Болт 6.1 М12х300 Болт 6.2 М12х300 Болт 6.3 М12х300 |
300 |
80 |
0,03 - - |
- 0,03 - |
0,28 0,27 0,28 |
0,021 |
2 х 0,016 |
D36 х 300 |
0,36 0,35 0,33 |
|
Болт 6.1 М12х350 Болт 6.2 М12х350 Болт 6.3 М12х350 |
350 |
80 |
0,03 - - |
- 0,03 - |
0,32 0,31 0,32 |
0,021 |
2 х 0,016 |
D36 х 350 |
0,40 0,39 0,37 |
|
Болт 6.1 М12х400 Болт 6.2 М12х400 Болт 6.3 М12х400 |
400 |
80 |
0,03 - - |
- 0,03 - |
0,37 0,35 0,37 |
0,021 |
2 х 0,016 |
D36 х 400 |
0,45 0,43 0,42 |
|
Болт 6.1 М12х450 Болт 6.2 М12х450 Болт 6.3 М12х450 |
450 |
80 |
0,03 - - |
- 0,03 - |
0,41 0,40 0,41 |
0,021 |
2 х 0,016 |
D36 х 450 |
0,49 0,48 0,46 |
|
Болт 6.1 М12х500 Болт 6.2 М12х500 Болт 6.3 М12х500 |
500 |
80 |
0,03 - - |
- 0,03 - |
0,46 0,44 0,46 |
0,021 |
2 х 0,016 |
D36 х 500 |
0,54 0,52 0,51 |
|
Болт 6.1 М12х600 Болт 6.2 М12х600 Болт 6.3 М12х600 |
600 |
80 |
0,03 - - |
- 0,03 - |
0,55 0,53 0,55 |
0,021 |
2 х 0,016 |
D36 х 600 |
0,63 0,61 0,60 |
Болт ТИП 6 М16 исполнение 1
|
Обозначение болта |
L– Длинна (мм) |
Длинна резьбы (мм) |
Масса цанги разжимной (кг) |
Масса втулки конической (кг) |
Масса шпильки (кг) |
Масса шайбы (кг) |
Масса гайки ГОСТ 5915-70 (кг) |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 6.1 М16х150 Болт 6.2 М16х150 Болт 6.3 М16х150 |
150 |
90 |
0,08 - - |
- 0,06 - |
0,27 0,24 0,27 |
0,05 |
2 х 0,037 |
D42х 150 |
0,47 0,42 0,39 |
|
Болт 6.1 М16х200 Болт 6.2 М16х200 Болт 6.3 М16х200 |
200 |
90 |
0,08 - - |
- 0,06 - |
0,35 0,32 0,35 |
0,05 |
2 х 0,037 |
D42х 200 |
0,55 0,50 0,47 |
|
Болт 6.1 М16х250 Болт 6.2 М16х250 Болт 6.3 М16х250 |
250 |
90 |
0,08 - - |
- 0,06 - |
0,43 0,39 0,43 |
0,05 |
2 х 0,037 |
D42х 250 |
0,63 0,57 0,55 |
|
Болт 6.1 М16х300 Болт 6.2 М16х300 Болт 6.3 М16х300 |
300 |
90 |
0,08 - - |
- 0,06 - |
0,51 0,47 0,51 |
0,05 |
2 х 0,037 |
D42х 300 |
0,71 0,65 0,63 |
|
Болт 6.1 М16х350 Болт 6.2 М16х350 Болт 6.3 М16х350 |
350 |
90 |
0,08 - - |
- 0,06 - |
0,58 0,55 0,58 |
0,05 |
2 х 0,037 |
D42х 350 |
0,78 0,73 0,70 |
|
Болт 6.1 М16х400 Болт 6.2 М16х400 Болт 6.3 М16х400 |
400 |
90 |
0,08 - - |
- 0,06 - |
0,66 0,63 0,66 |
0,05 |
2 х 0,037 |
D42х 400 |
0,86 0,81 0,73 |
|
Болт 6.1 М16х450 Болт 6.2 М16х450 Болт 6.3 М16х450 |
450 |
90 |
0,08 - - |
- 0,06 - |
0,66 0,71 0,66 |
0,05 |
2 х 0,037 |
D42х 450 |
0,94 0,89 0,86 |
|
Болт 6.1 М16х500 Болт 6.2 М16х500 Болт 6.3 М16х500 |
500 |
90 |
0,08 - - |
- 0,06 - |
0,82 0,79 0,82 |
0,05 |
2 х 0,037 |
D42х 500 |
1,02 0,97 0,94 |
|
Болт 6.1 М16х600 Болт 6.2 М16х600 Болт 6.3 М16х600 |
600 |
90 |
0,08 - - |
- 0,06 - |
0,98 0,95 0,98 |
0,05 |
2 х 0,037 |
D42х 600 |
1,18 1,13 1,10 |
|
Болт 6.1 М16х710 Болт 6.2 М16х710 Болт 6.3 М16х710 |
710 |
90 |
0,08 - - |
- 0,06 - |
1,15 1,12 1,15 |
0,05 |
2 х 0,037 |
D42х 710 |
1,35 1,30 1,27 |
Болт ТИП 6 М20 исполнение 1
|
Обозначение болта |
L– Длинна (мм) |
Длинна резьбы (мм) |
Масса цанги разжимной (кг) |
Масса втулки конической (кг) |
Масса шпильки (кг) |
Масса шайбы (кг) |
Масса гайки ГОСТ 5915-70 (кг) |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 6.1 М20х200 Болт 6.2 М20х200 Болт 6.3 М20х200 |
200 |
100 |
0,17 - - |
- 0,11 - |
0,55 0,49 0,55 |
0,076 |
2 х 0,071 |
D45х 200 |
0,92 0,80 0,75 |
|
Болт 6.1 М20х250 Болт 6.2 М20х250 Болт 6.3 М20х250 |
250 |
100 |
0,17 - - |
- 0,11 - |
0,67 0,62 0,67 |
0,076 |
2 х 0,071 |
D45х 250 |
1,04 0,93 0,87 |
|
Болт 6.1 М20х300 Болт 6.2 М20х300 Болт 6.3 М20х300 |
300 |
100 |
0,17 - - |
- 0,11 - |
0,80 0,74 0,80 |
0,076 |
2 х 0,071 |
D45х 300 |
1,17 1,05 1,00 |
|
Болт 6.1 М20х350 Болт 6.2 М20х350 Болт 6.3 М20х350 |
350 |
100 |
0,17 - - |
- 0,11 - |
0,92 0,86 0,92 |
0,076 |
2 х 0,071 |
D45х 350 |
1,29 1,17 1,12 |
|
Болт 6.1 М20х400 Болт 6.2 М20х400 Болт 6.3 М20х400 |
400 |
100 |
0,17 - - |
- 0,11 - |
1,04 0,99 1,04 |
0,076 |
2 х 0,071 |
D45х 400 |
1,41 1,30 1,24 |
|
Болт 6.1 М20х450 Болт 6.2 М20х450 Болт 6.3 М20х450 |
450 |
100 |
0,17 - - |
- 0,11 - |
1,17 1,11 1,17 |
0,076 |
2 х 0,071 |
D45х 450 |
1,54 1,42 1,37 |
|
Болт 6.1 М20х500 Болт 6.2 М20х500 Болт 6.3 М20х500 |
500 |
100 |
0,17 - - |
- 0,11 - |
1,29 1,23 1,29 |
0,076 |
2 х 0,071 |
D45х 500 |
1,66 1,54 1,49 |
|
Болт 6.1 М20х600 Болт 6.2 М20х600 Болт 6.3 М20х600 |
600 |
100 |
0,17 - - |
- 0,11 - |
1,54 1,48 1,54 |
0,076 |
2 х 0,071 |
D45х 600 |
1,91 1,79 1,74 |
|
Болт 6.1 М20х710 Болт 6.2 М20х710 Болт 6.3 М20х710 |
710 |
100 |
0,17 - - |
- 0,11 - |
1,81 1,75 1,81 |
0,076 |
2 х 0,071 |
D45х 710 |
2,18 2,06 2,01 |
|
Болт 6.1 М20х800 Болт 6.2 М20х800 Болт 6.3 М20х800 |
800 |
100 |
0,17 - - |
- 0,11 - |
2,03 1,97 2,03 |
0,076 |
2 х 0,071 |
D45х 800 |
2,40 2,28 2,23 |
Болт ТИП 6 М24 исполнение 1
|
Обозначение болта |
L– Длинна (мм) |
Длинна резьбы (мм) |
Масса цанги разжимной (кг) |
Масса втулки конической (кг) |
Масса шпильки (кг) |
Масса шайбы (кг) |
Масса гайки ГОСТ 5915-70 (кг) |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 6.1 М24х250 Болт 6.2 М24х250 Болт 6.3 М24х250 |
250 |
110 |
0,25 - - |
- 0,20 - |
0,99 0,89 0,99 |
0,12 |
2 х 0,123 |
D55х 250 |
1,57 1,42 1,32 |
|
Болт 6.1 М24х300 Болт 6.2 М24х300 Болт 6.3 М24х300 |
300 |
110 |
0,25 - - |
- 0,20 - |
1,17 1,06 1,17 |
0,12 |
2 х 0,123 |
D55х 300 |
1,75 1,59 1,50 |
|
Болт 6.1 М24х350 Болт 6.2 М24х350 Болт 6.3 М24х350 |
350 |
110 |
0,25 - - |
- 0,20 - |
1,35 1,24 1,35 |
0,12 |
2 х 0,123 |
D55х 350 |
1,93 1,77 1,68 |
|
Болт 6.1 М24х400 Болт 6.2 М24х400 Болт 6.3 М24х400 |
400 |
110 |
0,25 - - |
- 0,20 - |
1,53 1,42 1,53 |
0,12 |
2 х 0,123 |
D55х 400 |
2,11 1,97 1,86 |
|
Болт 6.1 М24х450 Болт 6.2 М24х450 Болт 6.3 М24х450 |
450 |
110 |
0,25 - - |
- 0,20 - |
1,70 1,60 1,70 |
0,12 |
2 х 0,123 |
D55х 450 |
2,28 2,13 2,03 |
|
Болт 6.1 М24х500 Болт 6.2 М24х500 Болт 6.3 М24х500 |
500 |
110 |
0,25 - - |
- 0,20 - |
1,88 1,77 1,88 |
0,12 |
2 х 0,123 |
D55х 500 |
2,46 2,30 2,21 |
|
Болт 6.1 М24х600 Болт 6.2 М24х600 Болт 6.3 М24х600 |
600 |
110 |
0,25 - - |
- 0,20 - |
2,24 2,13 2,24 |
0,12 |
2 х 0,123 |
D55х 600 |
2,82 2,63 2,57 |
|
Болт 6.1 М24х710 Болт 6.2 М24х710 Болт 6.3 М24х710 |
710 |
110 |
0,25 - - |
- 0,20 - |
2,63 2,52 2,63 |
0,12 |
2 х 0,123 |
D55х 710 |
3,21 3,05 2,95 |
|
Болт 6.1 М24х800 Болт 6.2 М24х800 Болт 6.3 М24х800 |
800 |
110 |
0,25 - - |
- 0,20 - |
2,95 2,84 2,95 |
0,12 |
2 х 0,123 |
D55х 800 |
3,53 3,37 3,28 |
|
Болт 6.1 М24х900 Болт 6.2 М24х900 Болт 6.3 М24х900 |
900 |
110 |
0,25 - - |
- 0,20 - |
3,30 3,19 3,30 |
0,12 |
2 х 0,123 |
D55х 900 |
3,88 3,72 3,63 |
Болт ТИП 6 М30 исполнение 1
|
Обозначение болта |
L– Длинна (мм) |
Длинна резьбы (мм) |
Масса цанги разжимной (кг) |
Масса втулки конической (кг) |
Масса шпильки (кг) |
Масса шайбы (кг) |
Масса гайки(кг) ГОСТ 5915-70 |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 6.1 М30х250 Болт 6.2 М30х250 Болт 6.3 М30х250 |
250 |
120 |
0,41 - - |
- 0,36 - |
1,58 1,39 1,58 |
0,33 |
2 х 0,242 |
D80х 250 |
2,77 2,53 2,36 |
|
Болт 6.1 М30х300 Болт 6.2 М30х300 Болт 6.3 М30х300 |
300 |
120 |
0,41 - - |
- 0,36 - |
1,86 1,67 1,86 |
0,33 |
2 х 0,242 |
D80х 300 |
3,05 2,81 2,64 |
|
Болт 6.1 М30х350 Болт 6.2 М30х350 Болт 6.3 М30х350 |
350 |
120 |
0,41 - - |
- 0,36 - |
2,14 1,94 2,14 |
0,33 |
2 х 0,242 |
D80х 350 |
3,33 3,03 2,92 |
|
Болт 6.1 М30х400 Болт 6.2 М30х400 Болт 6.3 М30х400 |
400 |
120 |
0,41 - - |
- 0,36 - |
2,41 2,22 2,41 |
0,33 |
2 х 0,242 |
D80х 400 |
3,60 3,36 3,19 |
|
Болт 6.1 М30х450 Болт 6.2 М30х450 Болт 6.3 М30х450 |
450 |
120 |
0,41 - - |
- 0,36 - |
2,69 2,50 2,69 |
0,33 |
2 х 0,242 |
D80х 450 |
3,83 3,64 3,47 |
|
Болт 6.1 М30х500 Болт 6.2 М30х500 Болт 6.3 М30х500 |
500 |
120 |
0,41 - - |
- 0,36 - |
2,97 2,77 2,97 |
0,33 |
2 х 0,242 |
D80х 500 |
4,16 3,91 3,75 |
|
Болт 6.1 М30х600 Болт 6.2 М30х600 Болт 6.3 М30х600 |
600 |
120 |
0,41 - - |
- 0,36 - |
3,53 3,33 3,53 |
0,33 |
2 х 0,242 |
D80х 600 |
4,71 4,47 4,30 |
|
Болт 6.1 М30х710 Болт 6.2 М30х710 Болт 6.3 М30х710 |
710 |
120 |
0,41 - - |
- 0,36 - |
4,14 3,94 4,14 |
0,33 |
2 х 0,242 |
D80х 710 |
5,33 5,08 4,92 |
|
Болт 6.1 М30х800 Болт 6.2 М30х800 Болт 6.3 М30х800 |
800 |
120 |
0,41 - - |
- 0,36 - |
4,63 4,44 4,63 |
0,33 |
2 х 0,242 |
D80х 800 |
5,82 5,58 5,41 |
|
Болт 6.1 М30х900 Болт 6.2 М30х900 Болт 6.3 М30х900 |
900 |
120 |
0,41 - - |
- 0,36 - |
5,19 4,99 5,19 |
0,33 |
2 х 0,242 |
D80х 900 |
6,38 6,13 5,97 |
|
Болт 6.1 М30х1000 Болт 6.2 М30х1000 Болт 6.3 М30х1000 |
1000 |
120 |
0,41 - - |
- 0,36 - |
5,74 5,55 5,74 |
0,33 |
2 х 0,242 |
D80х 1000 |
6,93 6,69 6,52 |
|
Болт 6.1 М30х1120 Болт 6.2 М30х1120 Болт 6.3 М30х1120 |
1120 |
120 |
0,41 - - |
- 0,36 - |
6,40 6,22 6,40 |
0,33 |
2 х 0,242 |
D80х 1120 |
7,59 7,36 7,18 |
Болт ТИП 6 М36 исполнение 1
|
Обозначение болта |
L– Длинна (мм) |
Длинна резьбы (мм) |
Масса цанги разжимной (кг) |
Масса втулки конической (кг) |
Масса шпильки (кг) |
Масса шайбы (кг) |
Масса гайки(кг) ГОСТ 5915-70 |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 6.1 М36х300 Болт 6.2 М36х300 Болт 6.3 М36х300 |
300 |
130 |
0,68 - - |
- 0,67 - |
2,74 2,40 2,74 |
0,41 |
2 х 0,41 |
D90х 300 |
4,58 4,23 3,90 |
|
Болт 6.1 М36х350 Болт 6.2 М36х350 Болт 6.3 М36х350 |
350 |
130 |
0,68 - - |
- 0,67 - |
3,14 2,79 3,14 |
0,41 |
2 х 0,41 |
D90х 350 |
4,98 4,62 4,30 |
|
Болт 6.1 М36х400 Болт 6.2 М36х400 Болт 6.3 М36х400 |
400 |
130 |
0,68 - - |
- 0,67 - |
3,53 3,19 3,53 |
0,41 |
2 х 0,41 |
D90х 400 |
5,97 5,02 4,69 |
|
Болт 6.1 М36х450 Болт 6.2 М36х450 Болт 6.3 М36х450 |
450 |
130 |
0,68 - - |
- 0,67 - |
3,93 3,59 3,93 |
0,41 |
2 х 0,41 |
D90х 450 |
5,77 5,42 5,09 |
|
Болт 6.1 М36х500 Болт 6.2 М36х500 Болт 6.3 М36х500 |
500 |
130 |
0,68 - - |
- 0,67 - |
4,33 3,99 4,33 |
0,41 |
2 х 0,41 |
D90х 500 |
6,17 5,82 5,49 |
|
Болт 6.1 М36х600 Болт 6.2 М36х600 Болт 6.3 М36х600 |
600 |
130 |
0,68 - - |
- 0,67 - |
5,12 4,79 5,12 |
0,41 |
2 х 0,41 |
D90х 600 |
6,96 6,62 6,28 |
|
Болт 6.1 М36х710 Болт 6.2 М36х710 Болт 6.3 М36х710 |
710 |
130 |
0,68 - - |
- 0,67 - |
6,01 5,67 6,01 |
0,41 |
2 х 0,41 |
D90х 710 |
7,85 7,50 7,17 |
|
Болт 6.1 М36х800 Болт 6.2 М36х800 Болт 6.3 М36х800 |
800 |
130 |
0,68 - - |
- 0,67 - |
6,72 6,39 6,72 |
0,41 |
2 х 0,41 |
D90х 800 |
8,56 8,22 7,88 |
|
Болт 6.1 М36х900 Болт 6.2 М36х900 Болт 6.3 М36х900 |
900 |
130 |
0,68 - - |
- 0,67 - |
7,52 7,19 7,52 |
0,41 |
2 х 0,41 |
D90х 900 |
9,36 9,02 8,68 |
|
Болт 6.1 М36х1000 Болт 6.2 М36х1000 Болт 6.3 М36х1000 |
1000 |
130 |
0,68 - - |
- 0,67 - |
8,32 7,98 8,32 |
0,41 |
2 х 0,41 |
D90х 1000 |
10,16 9,81 9,48 |
|
Болт 6.1 М36х1120 Болт 6.2 М36х1120 Болт 6.3 М36х1120 |
1120 |
130 |
0,68 - - |
- 0,67 - |
9,28 8,94 9,28 |
0,41 |
2 х 0,41 |
D90х 1120 |
11,12 10,77 10,44 |
|
Болт 6.1 М36х1250 Болт 6.2 М36х1250 Болт 6.3 М36х1250 |
1250 |
130 |
0,68 - - |
- 0,67 - |
10,32 9,99 10,32 |
0,41 |
2 х 0,41 |
D90х 1250 |
12,16 11,82 11,48 |
Болт ТИП 6 М42 исполнение 1
|
Обозначение болта |
L– Длинна (мм) |
Длинна резьбы (мм) |
Масса цанги разжимной (кг) |
Масса втулки конической (кг) |
Масса шпильки (кг) |
Масса шайбы (кг) |
Масса гайки(кг) ГОСТ 5915-70 |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 6.1 М42х350 Болт 6.2 М42х350 Болт 6.3 М42х350 |
350 |
140 |
1,06 - - |
- 0,94 - |
4,35 3,81 4,35 |
0,61 |
2 х 0,624 |
D95х 350 |
7,27 6,61 6,21 |
|
Болт 6.1 М42х400 Болт 6.2 М42х400 Болт 6.3 М42х400 |
400 |
140 |
1,06 - - |
- 0,94 - |
4,90 4,35 4,90 |
0,61 |
2 х 0,624 |
D95х 400 |
7,82 7,15 6,76 |
|
Болт 6.1 М42х450 Болт 6.2 М42х450 Болт 6.3 М42х450 |
450 |
140 |
1,06 - - |
- 0,94 - |
5,44 4,89 5,44 |
0,61 |
2 х 0,624 |
D95х 450 |
8,36 7,69 7,30 |
|
Болт 6.1 М42х500 Болт 6.2 М42х500 Болт 6.3 М42х500 |
500 |
140 |
1,06 - - |
- 0,94 - |
5,98 5,44 5,98 |
0,61 |
2 х 0,624 |
D95х 500 |
8,90 8,24 7,84 |
|
Болт 6.1 М42х600 Болт 6.2 М42х600 Болт 6.3 М42х600 |
600 |
140 |
1,06 - - |
- 0,94 - |
7,07 6,52 7,07 |
0,61 |
2 х 0,624 |
D95х 600 |
9,99 9,32 8,93 |
|
Болт 6.1 М42х710 Болт 6.2 М42х710 Болт 6.3 М42х710 |
710 |
140 |
1,06 - - |
- 0,94 - |
8,26 7,72 8,26 |
0,61 |
2 х 0,624 |
D95х 710 |
11,19 10,52 10,13 |
|
Болт 6.1 М42х800 Болт 6.2 М42х800 Болт 6.3 М42х800 |
800 |
140 |
1,06 - - |
- 0,94 - |
9,25 8,70 9,25 |
0,61 |
2 х 0,624 |
D95х 800 |
12,17 11,50 11,11 |
|
Болт 6.1 М42х900 Болт 6.2 М42х900 Болт 6.3 М42х900 |
900 |
140 |
1,06 - - |
- 0,94 - |
10,30 9,78 10,30 |
0,61 |
2 х 0,624 |
D95х 900 |
13,25 12,58 12,19 |
|
Болт 6.1 М42х1000 Болт 6.2 М42х1000 Болт 6.3 М42х1000 |
1000 |
140 |
1,06 - - |
- 0,94 - |
11,42 10,87 11,42 |
0,61 |
2 х 0,624 |
D95х 1000 |
14,34 13,67 13,28 |
|
Болт 6.1 М42х1120 Болт 6.2 М42х1120 Болт 6.3 М42х1120 |
1120 |
140 |
1,06 - - |
- 0,94 - |
12,72 12,17 12,72 |
0,61 |
2 х 0,624 |
D95х 1120 |
15,64 14,97 14,58 |
|
Болт 6.1 М42х1250 Болт 6.2 М42х1250 Болт 6.3 М42х1250 |
1250 |
140 |
1,06 - - |
- 0,94 - |
14,14 13,59 14,14 |
0,61 |
2 х 0,624 |
D95х 1250 |
17,06 16,39 16,00 |
|
Болт 6.1 М42х1320 Болт 6.2 М42х1320 Болт 6.3 М42х1320 |
1320 |
140 |
1,06 - - |
- 0,94 - |
14,90 14,35 14,90 |
0,61 |
2 х 0,624 |
D95х 1320 |
17,82 17,15 16,76 |
Болт ТИП 6 М48 исполнение 1
|
Обозначение болта |
L– Длинна (мм) |
Длинна резьбы (мм) |
Масса цанги разжимной (кг) |
Масса втулки конической (кг) |
Масса шпильки (кг) |
Масса шайбы (кг) |
Масса гайки(кг) ГОСТ 5915-70 |
Геометрические размеры в сборе (мм) |
Масса общая (кг) |
|
Болт 6.1 М48х400 Болт 6.2 М48х400 Болт 6.3 М48х400 |
400 |
150 |
1,96 - - |
- 1,41 - |
6,53 5,68 6,53 |
0,74 |
2 х 0,956 |
D105х 400 |
11,14 9,74 9,18 |
|
Болт 6.1 М48х450 Болт 6.2 М48х450 Болт 6.3 М48х450 |
450 |
150 |
1,96 - - |
- 1,41 - |
7,24 6,39 7,24 |
0,74 |
2 х 0,956 |
D105х 450 |
11,35 10,45 9,89 |
|
Болт 6.1 М48х500 Болт 6.2 М48х500 Болт 6.3 М48х500 |
500 |
150 |
1,96 - - |
- 1,41 - |
7,90 7,10 7,90 |
0,74 |
2 х 0,956 |
D105х 500 |
12,51 11,16 10,55 |
|
Болт 6.1 М48х600 Болт 6.2 М48х600 Болт 6.3 М48х600 |
600 |
150 |
1,96 - - |
- 1,41 - |
9,37 8,52 9,37 |
0,74 |
2 х 0,956 |
D105х 600 |
13,98 12,53 12,02 |
|
Болт 6.1 М48х710 Болт 6.2 М48х710 Болт 6.3 М48х710 |
710 |
150 |
1,96 - - |
- 1,41 - |
10,93 10,08 10,93 |
0,74 |
2 х 0,956 |
D105х 710 |
15,54 14,14 13,58 |
|
Болт 6.1 М48х800 Болт 6.2 М48х800 Болт 6.3 М48х800 |
800 |
150 |
1,96 - - |
- 1,41 - |
12,21 11,36 12,21 |
0,74 |
2 х 0,956 |
D105х 800 |
16,82 15,42 14,86 |
|
Болт 6.1 М48х900 Болт 6.2 М48х900 Болт 6.3 М48х900 |
900 |
150 |
1,96 - - |
- 1,41 - |
13,63 12,79 13,63 |
0,74 |
2 х 0,956 |
D105х 900 |
18,24 16,85 16,28 |
|
Болт 6.1 М48х1000 Болт 6.2 М48х1000 Болт 6.3 М48х1000 |
1000 |
150 |
1,96 - - |
- 1,41 - |
15,05 14,20 15,05 |
0,74 |
2 х 0,956 |
D105х 1000 |
19,65 18,26 17,70 |
|
Болт 6.1 М48х1120 Болт 6.2 М48х1120 Болт 6.3 М48х1120 |
1120 |
150 |
1,96 - - |
- 1,41 - |
16,75 15,92 16,75 |
0,74 |
2 х 0,956 |
D105х 1120 |
21,36 19,98 19,40 |
|
Болт 6.1 М48х1250 Болт 6.2 М48х1250 Болт 6.3 М48х1250 |
1250 |
150 |
1,96 - - |
- 1,41 - |
18,60 17,76 18,60 |
0,74 |
2 х 0,956 |
D105х 1250 |
23,21 21,82 21,25 |
|
Болт 6.1 М48х1320 Болт 6.2 М48х1320 Болт 6.3 М48х1320 |
1320 |
150 |
1,96 - - |
- 1,41 - |
19,59 18,76 19,59 |
0,74 |
2 х 0,956 |
D105х 1320 |
24,20 22,82 22,24 |
|
Болт 6.1 М48х1400 Болт 6.2 М48х1400 Болт 6.3 М48х1400 |
1400 |
150 |
1,96 - - |
- 1,41 - |
20,73 19,88 20,73 |
0,74 |
2 х 0,956 |
D105х 1400 |
25,34 23,94 23,38 |
