Характеристики
Номинальный диаметр резьбы
—
24 ... 48
Длина резьбы, мм
—
250 ... 2800
Масса болта, кг
—
2,74 ... 51,63
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Болт фундаментный типа 4, исполнением 3 применяется для фиксации строительных конструкций и другого оборудования на фундаменте. Такой фундаментный болт не сцепляется напрямую с бетоном, так как он фиксируется с помощью закладных плит.

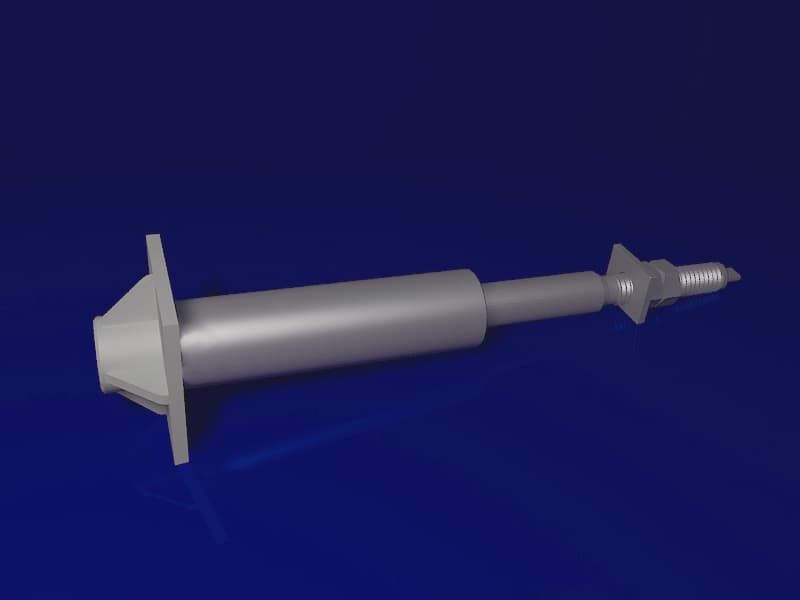

Представляет собой шпильку, имеющую утолщение в средней части. Шпилька расположена в анкерной арматуре. При установке закрепляется только анкерная арматура, шпилька же монтируется свободно, после завершающего обустройства. На одной стороне анкера имеются гайки и шайба, для фиксирования прикрепляемого материала, а с другой стороны — анкерная плита анкерной арматуры, которая позволяет фиксироваться анкеру в заливаемом основании.
- Номинальный диаметр резьбы, мм: 56-100;
- Длина болта, мм: в зависимости от длины шпильки определяется заказчиком;
- Материал: сталь конструкционная углеродистая, сталь конструкционная легированная, нержавеющая сталь;
- Марка стали фундаментного анкера: Ст3сп (1017 по ASTM, St 37-3 по DIN), 45 (1045 по ASTM; C 45, Ck 45 по DIN), 40Х (5140 по AISI; 42Cr4 по DIN), 09Г2С (A 516-55 по ASTM; 13Mn6, 9MnSi5 по DIN). Также возможно производство фундаментных анкеров из нержавеющей стали марки 10Х17Н13М2 (316 по AISI; X5CrNiMo17-12-2 по DIN), 08Х18Н10 (304 по AISI; X5CrNi18-10 по DIN);
- Покрытие: без покрытия, горячее оцинкование, термодиффузионное оцинкование, грунтовка, окраска цинкосодержащими красками, воронение;
- Комплект поставки: шпилька по ГОСТ 24379.1-2012, утолщенная в средней части, гайка по ГОСТ 10605-72 в количестве 2 шт., шайба по ГОСТ 11371-78, анкерная арматура исполнением 3 по ГОСТ 24379.1-2012.
Чертеж болта фундаментного съемного Тип 4.3
Болт фундаментный съемный. Тип 4. Исполнение 3
| № | Наименование | Номинальный диаметр резьбы | Исполнение | Ед. изм. | Цена с НДС (руб/ед) |
| 1. | Болт анкерный | М56 - М100 | 4.3 | к-т | 5000-11000 |
Техническая документация фундаментных болтов съемных 4.3 - тип 4 исполнение 3 по ГОСТ 24379.1-2012
5-6. Шпильки, 14. Анкерная арматура, 18. Гайка по ГОСТ 5915, 19. Гайка по ГОСТ 10605
Цены на фундаментные болты составные тип 4.3
| № | Наименование | Диаметр | Исп. | Длина | Ед. изм. | Вес, кг | Стоимость за ед., руб.* |
| 31. | Болт Анкерный | М-24 | 4.3 | 250 | комплект | 2,74 | 328,80 |
| 32. | Болт Анкерный | М-24 | 4.3 | 300 | комплект | 2,91 | 349,20 |
| 33. | Болт Анкерный | М-24 | 4.3 | 350 | комплект | 3,09 | 370,80 |
| 34. | Болт Анкерный | М-24 | 4.3 | 400 | комплект | 3,27 | 392,40 |
| 35. | Болт Анкерный | М-24 | 4.3 | 450 | комплект | 3,35 | 402,00 |
| 36. | Болт Анкерный | М-24 | 4.3 | 500 | комплект | 3,62 | 434,40 |
| 37. | Болт Анкерный | М-24 | 4.3 | 600 | комплект | 3,98 | 477,60 |
| 38. | Болт Анкерный | М-24 | 4.3 | 710 | комплект | 4,37 | 524,40 |
| 39. | Болт Анкерный | М-24 | 4.3 | 800 | комплект | 4,69 | 562,80 |
| 40. | Болт Анкерный | М-24 | 4.3 | 900 | комплект | 5,04 | 604,80 |
| 41. | Болт Анкерный | М-24 | 4.3 | 1000 | комплект | 5,4 | 648,00 |
| 42. | Болт Анкерный | М-24 | 4.3 | 1120 | комплект | 5,83 | 699,60 |
| 43. | Болт Анкерный | М-24 | 4.3 | 1250 | комплект | 6,29 | 754,80 |
| 44. | Болт Анкерный | М-24 | 4.3 | 1320 | комплект | 6,54 | 784,80 |
| 45. | Болт Анкерный | М-24 | 4.3 | 1400 | комплект | 6,82 | 818,40 |
| 46. | Болт Анкерный | М-24 | 4.3 | 1500 | комплект | 7,1 | 852,00 |
| 47. | Болт Анкерный | М-24 | 4.3 | 1600 | комплект | 7,53 | 903,60 |
| 48. | Болт Анкерный | М-24 | 4.3 | 1700 | комплект | 7,88 | 945,60 |
| 49. | Болт Анкерный | М-30 | 4.3 | 250 | комплект | 4,7 | 564,00 |
| 50. | Болт Анкерный | М-30 | 4.3 | 300 | комплект | 4,98 | 597,60 |
| 51. | Болт Анкерный | М-30 | 4.3 | 350 | комплект | 5,25 | 630,00 |
| 52. | Болт Анкерный | М-30 | 4.3 | 400 | комплект | 5,53 | 663,60 |
| 53. | Болт Анкерный | М-30 | 4.3 | 450 | комплект | 5,81 | 697,20 |
| 54. | Болт Анкерный | М-30 | 4.3 | 500 | комплект | 6,08 | 729,60 |
| 55. | Болт Анкерный | М-30 | 4.3 | 600 | комплект | 6,64 | 796,80 |
| 56. | Болт Анкерный | М-30 | 4.3 | 710 | комплект | 7,25 | 870,00 |
| 57. | Болт Анкерный | М-30 | 4.3 | 800 | комплект | 7,75 | 930,00 |
| 58. | Болт Анкерный | М-30 | 4.3 | 900 | комплект | 8,3 | 996,00 |
| 59. | Болт Анкерный | М-30 | 4.3 | 1000 | комплект | 8,86 | 1 063,20 |
| 60. | Болт Анкерный | М-30 | 4.3 | 1120 | комплект | 9,53 | 1 143,60 |
| 61. | Болт Анкерный | М-30 | 4.3 | 1250 | комплект | 10,25 | 1 230,00 |
| 62. | Болт Анкерный | М-30 | 4.3 | 1320 | комплект | 10,64 | 1 276,80 |
| 63. | Болт Анкерный | М-30 | 4.3 | 1400 | комплект | 11,07 | 1 328,40 |
| 64. | Болт Анкерный | М-30 | 4.3 | 1500 | комплект | 11,63 | 1 395,60 |
| 65. | Болт Анкерный | М-30 | 4.3 | 1600 | комплект | 12,18 | 1 461,60 |
| 66. | Болт Анкерный | М-30 | 4.3 | 1700 | комплект | 12,74 | 1 528,80 |
| 67. | Болт Анкерный | М-30 | 4.3 | 1800 | комплект | 13,29 | 1 594,80 |
| 68. | Болт Анкерный | М-30 | 4.3 | 1900 | комплект | 13,85 | 1 662,00 |
| 69. | Болт Анкерный | М-36 | 4.3 | 300 | комплект | 7,6 | 912,00 |
| 70. | Болт Анкерный | М-36 | 4.3 | 350 | комплект | 7,99 | 958,80 |
| 71. | Болт Анкерный | М-36 | 4.3 | 400 | комплект | 8,39 | 1 006,80 |
| 72. | Болт Анкерный | М-36 | 4.3 | 450 | комплект | 8,79 | 1 054,80 |
| 73. | Болт Анкерный | М-36 | 4.3 | 500 | комплект | 9,19 | 1 102,80 |
| 74. | Болт Анкерный | М-36 | 4.3 | 600 | комплект | 9,99 | 1 198,80 |
| 75. | Болт Анкерный | М-36 | 4.3 | 710 | комплект | 10,87 | 1 304,40 |
| 76. | Болт Анкерный | М-36 | 4.3 | 800 | комплект | 11,59 | 1 390,80 |
| 77. | Болт Анкерный | М-36 | 4.3 | 900 | комплект | 12,39 | 1 486,80 |
| 78. | Болт Анкерный | М-36 | 4.3 | 1000 | комплект | 13,18 | 1 581,60 |
| 79. | Болт Анкерный | М-36 | 4.3 | 1120 | комплект | 14,14 | 1 696,80 |
| 80. | Болт Анкерный | М-36 | 4.3 | 1250 | комплект | 15,19 | 1 822,80 |
| 81. | Болт Анкерный | М-36 | 4.3 | 1320 | комплект | 15,75 | 1 890,00 |
| 82. | Болт Анкерный | М-36 | 4.3 | 1400 | комплект | 16,38 | 1 965,60 |
| 83. | Болт Анкерный | М-36 | 4.3 | 1500 | комплект | 17,18 | 2 061,60 |
| 84. | Болт Анкерный | М-36 | 4.3 | 1600 | комплект | 17,98 | 2 157,60 |
| 85. | Болт Анкерный | М-36 | 4.3 | 1700 | комплект | 18,77 | 2 252,40 |
| 86. | Болт Анкерный | М-36 | 4.3 | 1800 | комплект | 19,57 | 2 348,40 |
| 87. | Болт Анкерный | М-36 | 4.3 | 1900 | комплект | 20,57 | 2 468,40 |
| 88. | Болт Анкерный | М-36 | 4.3 | 2000 | комплект | 21,17 | 2 540,40 |
| 89. | Болт Анкерный | М-36 | 4.3 | 2120 | комплект | 22,13 | 2 655,60 |
| 90. | Болт Анкерный | М-36 | 4.3 | 2240 | комплект | 23,09 | 2 770,80 |
| 91. | Болт Анкерный | М-42 | 4.3 | 350 | комплект | 12,21 | 1 465,20 |
| 92. | Болт Анкерный | М-42 | 4.3 | 400 | комплект | 12,75 | 1 530,00 |
| 93. | Болт Анкерный | М-42 | 4.3 | 450 | комплект | 13,29 | 1 594,80 |
| 94. | Болт Анкерный | М-42 | 4.3 | 500 | комплект | 13,84 | 1 660,80 |
| 95. | Болт Анкерный | М-42 | 4.3 | 600 | комплект | 14,92 | 1 790,40 |
| 96. | Болт Анкерный | М-42 | 4.3 | 710 | комплект | 16,12 | 1 934,40 |
| 97. | Болт Анкерный | М-42 | 4.3 | 800 | комплект | 17,1 | 2 052,00 |
| 98. | Болт Анкерный | М-42 | 4.3 | 900 | комплект | 18,18 | 2 181,60 |
| 99. | Болт Анкерный | М-42 | 4.3 | 1000 | комплект | 19,27 | 2 312,40 |
| 100. | Болт Анкерный | М-42 | 4.3 | 1120 | комплект | 20,57 | 2 468,40 |
| 101. | Болт Анкерный | М-42 | 4.3 | 1250 | комплект | 21,99 | 2 638,80 |
| 102. | Болт Анкерный | М-42 | 4.3 | 1320 | комплект | 22,75 | 2 730,00 |
| 103. | Болт Анкерный | М-42 | 4.3 | 1400 | комплект | 23,62 | 2 834,40 |
| 104. | Болт Анкерный | М-42 | 4.3 | 1500 | комплект | 24,71 | 2 965,20 |
| 105. | Болт Анкерный | М-42 | 4.3 | 1600 | комплект | 25,79 | 3 094,80 |
| 106. | Болт Анкерный | М-42 | 4.3 | 1700 | комплект | 26,88 | 3 225,60 |
| 107. | Болт Анкерный | М-42 | 4.3 | 1800 | комплект | 27,97 | 3 356,40 |
| 108. | Болт Анкерный | М-42 | 4.3 | 1900 | комплект | 29,05 | 3 486,00 |
| 109. | Болт Анкерный | М-42 | 4.3 | 2000 | комплект | 30,14 | 3 616,80 |
| 110. | Болт Анкерный | М-42 | 4.3 | 2120 | комплект | 31,44 | 3 772,80 |
| 111. | Болт Анкерный | М-42 | 4.3 | 2240 | комплект | 32,75 | 3 930,00 |
| 112. | Болт Анкерный | М-42 | 4.3 | 2500 | комплект | 35,57 | 4 268,40 |
| 113. | Болт Анкерный | М-48 | 4.3 | 400 | комплект | 17,56 | 2 107,20 |
| 114. | Болт Анкерный | М-48 | 4.3 | 450 | комплект | 18,27 | 2 192,40 |
| 115. | Болт Анкерный | М-48 | 4.3 | 500 | комплект | 18,98 | 2 277,60 |
| 116. | Болт Анкерный | М-48 | 4.3 | 600 | комплект | 20,39 | 2 446,80 |
| 117. | Болт Анкерный | М-48 | 4.3 | 710 | комплект | 21,95 | 2 634,00 |
| 118. | Болт Анкерный | М-48 | 4.3 | 800 | комплект | 23,23 | 2 787,60 |
| 119. | Болт Анкерный | М-48 | 4.3 | 900 | комплект | 24,66 | 2 959,20 |
| 120. | Болт Анкерный | М-48 | 4.3 | 1000 | комплект | 26,07 | 3 128,40 |
| 121 | Болт Анкерный | М-48 | 4.3 | 1120 | комплект | 27,79 | 3 334,80 |
| 122. | Болт Анкерный | М-48 | 4.3 | 1250 | комплект | 29,63 | 3 555,60 |
| 123. | Болт Анкерный | М-48 | 4.3 | 1320 | комплект | 30,63 | 3 675,60 |
| 124. | Болт Анкерный | М-48 | 4.3 | 1400 | комплект | 31,75 | 3 810,00 |
| 125. | Болт Анкерный | М-48 | 4.3 | 1500 | комплект | 33,17 | 3 980,40 |
| 126. | Болт Анкерный | М-48 | 4.3 | 1600 | комплект | 34,59 | 4 150,80 |
| 127. | Болт Анкерный | М-48 | 4.3 | 1700 | комплект | 36,17 | 4 340,40 |
| 128. | Болт Анкерный | М-48 | 4.3 | 1800 | комплект | 37,42 | 4 490,40 |
| 129. | Болт Анкерный | М-48 | 4.3 | 1900 | комплект | 38,84 | 4 660,80 |
| 130. | Болт Анкерный | М-48 | 4.3 | 2000 | комплект | 40,26 | 4 831,20 |
| 131. | Болт Анкерный | М-48 | 4.3 | 2120 | комплект | 41,98 | 5 037,60 |
| 132. | Болт Анкерный | М-48 | 4.3 | 2240 | комплект | 43,68 | 5 241,60 |
| 133. | Болт Анкерный | М-48 | 4.3 | 2500 | комплект | 47,37 | 5 684,40 |
| 134. | Болт Анкерный | М-48 | 4.3 | 2800 | комплект | 51,63 | 6 195,60 |
* - Цены указаны с учетом НДС. Цена может быть изменена в зависимости от объема заказа и сроков изготовления.
