Завод Металлоконструкций Северозапад производит фундаментные болты составные 3.2 - тип 3 исполнение 2 по ГОСТ 24379.1-2012. Осуществляем доставку готовых изделий по всей России и странам СНГ. Изготовим для вас фундаментные болты составные 3.2 - тип 3 исполнение 2 в максимально сжатые сроки. Для оформления заказа воспользуйтесь формой на сайте или свяжитесь с менеджером по указанному телефону.
Болт фундаментный типа 3, исполнением 2 применяется в случае необходимости монтажа оборудования с поворотом или с надвижной конструкцией на фундамент. Используется как закладная деталь в конструкциях из железобетона для создания надёжной фиксации оборудования на фундаменте. При установке составного болта, нижняя шпилька совместно с муфтой и анкерной плитой устанавливается до бетонирования основания. Верхняя шпилька вворачивается в муфту и прихватывается сваркой после установки оборудования, которое монтируется методом поворота или надвижки.

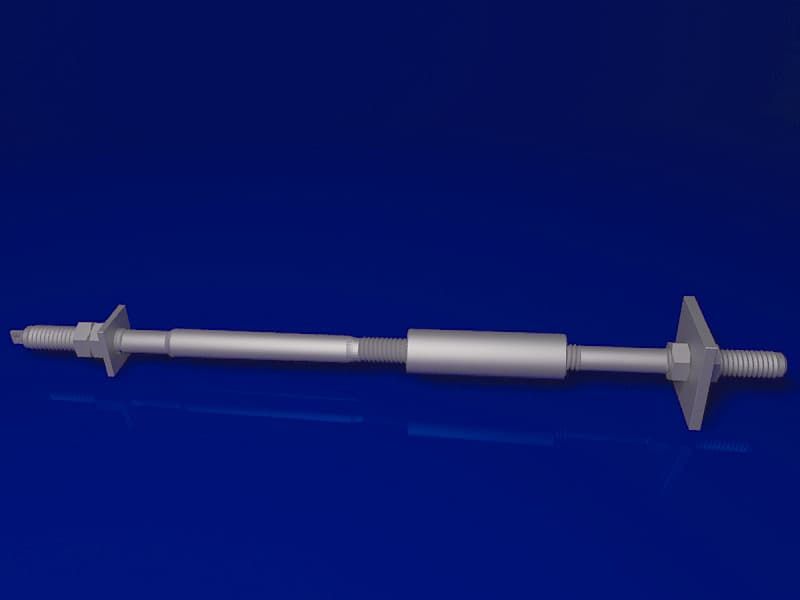

Представляет собой две шпильки, соединенные муфтой. Нижняя шпилька имеет утолщение в средней части. На одной стороне анкера имеются гайки и шайба, для фиксирования прикрепляемого материала, а с другой стороны — анкерная плита, которая позволяет фиксироваться анкеру в заливаемом основании.
- Номинальный диаметр резьбы, мм: 56-64;
- Длина болта, мм: общая длина, а также длины шпилек определяются заказчиком;
- Материал: сталь конструкционная углеродистая, сталь конструкционная легированная, нержавеющая сталь;
- Марка стали фундаментного анкера: Ст3сп (1017 по ASTM, St 37-3 по DIN), 45 (1045 по ASTM; C 45, Ck 45 по DIN), 40Х (5140 по AISI; 42Cr4 по DIN), 09Г2С (A 516-55 по ASTM; 13Mn6, 9MnSi5 по DIN). Также возможно производство фундаментных анкеров из нержавеющей стали марки 10Х17Н13М2 (316 по AISI; X5CrNiMo17-12-2 по DIN), 08Х18Н10 (304 по AISI; X5CrNi18-10 по DIN);
- Покрытие: без покрытия, горячее оцинкование, термодиффузионное оцинкование, грунтовка, окраска цинкосодержащими красками, воронение;
- Комплект поставки: шпилька нижняя по ГОСТ 24379.1-2012, утолщенная в средней части, с двухсторонней резьбой, шпилька верхняя по ГОСТ 24379.1-2012 с двухсторонней резьбой, муфта по ГОСТ 24379.1-2012, гайка по ГОСТ 10605-72 в количестве 4 шт., шайба по ГОСТ 11371-78, анкерная плита размером – а х а по ГОСТ 24379.1-2012.
Чертеж болта составного Тип 3.2
Техническая документация фундаментных болтов составных 3.2 - тип 3 исполнение 2 по ГОСТ 24379.1-2012
3-5. Шпильки, 11. Анкерная плита, 13. Муфта, 18. Гайка по ГОСТ 5915, 19. Гайка по ГОСТ 10605
Цены на фундаментные болты составные тип 3.2
| № | Диаметр | Исп. | Длина | Ед. изм. | Вес, кг | Стоимость за ед., руб.* |
| 01. | М-24 | 3.2 | 250 | комплект | 2,74 | 328,80 |
| 02. | М-24 | 3.2 | 300 | комплект | 2,91 | 349,20 |
| 03. | М-24 | 3.2 | 350 | комплект | 3,09 | 370,80 |
| 04. | М-24 | 3.2 | 400 | комплект | 3,27 | 392,40 |
| 05. | М-24 | 3.2 | 450 | комплект | 3,35 | 402,00 |
| 06. | М-24 | 3.2 | 500 | комплект | 3,62 | 434,40 |
| 07. | М-24 | 3.2 | 600 | комплект | 3,98 | 477,60 |
| 08. | М-24 | 3.2 | 710 | комплект | 4,37 | 524,40 |
| 09. | М-24 | 3.2 | 800 | комплект | 4,69 | 562,80 |
| 10. | М-24 | 3.2 | 900 | комплект | 5,04 | 604,80 |
| 11. | М-24 | 3.2 | 1000 | комплект | 5,4 | 648,00 |
| 12. | М-24 | 3.2 | 1120 | комплект | 5,83 | 699,60 |
| 13. | М-24 | 3.2 | 1250 | комплект | 6,29 | 754,80 |
| 14. | М-24 | 3.2 | 1320 | комплект | 6,54 | 784,80 |
| 15. | М-24 | 3.2 | 1400 | комплект | 6,82 | 818,40 |
| 16. | М-24 | 3.2 | 1500 | комплект | 7,1 | 852,00 |
| 17. | М-24 | 3.2 | 1600 | комплект | 7,53 | 903,60 |
| 18. | М-24 | 3.2 | 1700 | комплект | 7,88 | 945,60 |
| 19. | М-30 | 3.2 | 250 | комплект | 4,7 | 564,00 |
| 20. | М-30 | 3.2 | 300 | комплект | 4,98 | 597,60 |
| 21. | М-30 | 3.2 | 350 | комплект | 5,25 | 630,00 |
| 22. | М-30 | 3.2 | 400 | комплект | 5,53 | 663,60 |
| 23. | М-30 | 3.2 | 450 | комплект | 5,81 | 697,20 |
| 24. | М-30 | 3.2 | 500 | комплект | 6,08 | 729,60 |
| 25. | М-30 | 3.2 | 600 | комплект | 6,64 | 796,80 |
| 26. | М-30 | 3.2 | 710 | комплект | 7,25 | 870,00 |
| 27. | М-30 | 3.2 | 800 | комплект | 7,75 | 930,00 |
| 28. | М-30 | 3.2 | 900 | комплект | 8,3 | 996,00 |
| 29. | М-30 | 3.2 | 1000 | комплект | 8,86 | 1 063,20 |
| 30. | М-30 | 3.2 | 1120 | комплект | 9,53 | 1 143,60 |
| 31. | М-30 | 3.2 | 1250 | комплект | 10,25 | 1 230,00 |
| 32. | М-30 | 3.2 | 1320 | комплект | 10,64 | 1 276,80 |
| 33. | М-30 | 3.2 | 1400 | комплект | 11,07 | 1 328,40 |
| 34. | М-30 | 3.2 | 1500 | комплект | 11,63 | 1 395,60 |
| 35. | М-30 | 3.2 | 1600 | комплект | 12,18 | 1 461,60 |
| 36. | М-30 | 3.2 | 1700 | комплект | 12,74 | 1 528,80 |
| 37. | М-30 | 3.2 | 1800 | комплект | 13,29 | 1 594,80 |
| 38. | М-30 | 3.2 | 1900 | комплект | 13,85 | 1 662,00 |
| 39. | М-36 | 3.2 | 300 | комплект | 7,6 | 912,00 |
| 40. | М-36 | 3.2 | 350 | комплект | 7,99 | 958,80 |
| 41. | М-36 | 3.2 | 400 | комплект | 8,39 | 1 006,80 |
| 42. | М-36 | 3.2 | 450 | комплект | 8,79 | 1 054,80 |
| 43. | М-36 | 3.2 | 500 | комплект | 9,19 | 1 102,80 |
| 44. | М-36 | 3.2 | 600 | комплект | 9,99 | 1 198,80 |
| 45. | М-36 | 3.2 | 710 | комплект | 10,87 | 1 304,40 |
| 46. | М-36 | 3.2 | 800 | комплект | 11,59 | 1 390,80 |
| 47. | М-36 | 3.2 | 900 | комплект | 12,39 | 1 486,80 |
| 48. | М-36 | 3.2 | 1000 | комплект | 13,18 | 1 581,60 |
| 49. | М-36 | 3.2 | 1120 | комплект | 14,14 | 1 696,80 |
| 50. | М-36 | 3.2 | 1250 | комплект | 15,19 | 1 822,80 |
| 51. | М-36 | 3.2 | 1320 | комплект | 15,75 | 1 890,00 |
| 52. | М-36 | 3.2 | 1400 | комплект | 16,38 | 1 965,60 |
| 53. | М-36 | 3.2 | 1500 | комплект | 17,18 | 2 061,60 |
| 54. | М-36 | 3.2 | 1600 | комплект | 17,98 | 2 157,60 |
| 55. | М-36 | 3.2 | 1700 | комплект | 18,77 | 2 252,40 |
| 56. | М-36 | 3.2 | 1800 | комплект | 19,57 | 2 348,40 |
| 57. | М-36 | 3.2 | 1900 | комплект | 20,57 | 2 468,40 |
| 58. | М-36 | 3.2 | 2000 | комплект | 21,17 | 2 540,40 |
| 59. | М-36 | 3.2 | 2120 | комплект | 22,13 | 2 655,60 |
| 60. | М-36 | 3.2 | 2240 | комплект | 23,09 | 2 770,80 |
| 61. | М-42 | 3.2 | 350 | комплект | 12,21 | 1 465,20 |
| 62. | М-42 | 3.2 | 400 | комплект | 12,75 | 1 530,00 |
| 63. | М-42 | 3.2 | 450 | комплект | 13,29 | 1 594,80 |
| 64. | М-42 | 3.2 | 500 | комплект | 13,84 | 1 660,80 |
| 65. | М-42 | 3.2 | 600 | комплект | 14,92 | 1 790,40 |
| 66. | М-42 | 3.2 | 710 | комплект | 16,12 | 1 934,40 |
| 67. | М-42 | 3.2 | 800 | комплект | 17,1 | 2 052,00 |
| 68. | М-42 | 3.2 | 900 | комплект | 18,18 | 2 181,60 |
| 69. | М-42 | 3.2 | 1000 | комплект | 19,27 | 2 312,40 |
| 70. | М-42 | 3.2 | 1120 | комплект | 20,57 | 2 468,40 |
| 71. | М-42 | 3.2 | 1250 | комплект | 21,99 | 2 638,80 |
| 72. | М-42 | 3.2 | 1320 | комплект | 22,75 | 2 730,00 |
| 73. | М-42 | 3.2 | 1400 | комплект | 23,62 | 2 834,40 |
| 74. | М-42 | 3.2 | 1500 | комплект | 24,71 | 2 965,20 |
| 75. | М-42 | 3.2 | 1600 | комплект | 25,79 | 3 094,80 |
| 76. | М-42 | 3.2 | 1700 | комплект | 26,88 | 3 225,60 |
| 77. | М-42 | 3.2 | 1800 | комплект | 27,97 | 3 356,40 |
| 78. | М-42 | 3.2 | 1900 | комплект | 29,05 | 3 486,00 |
| 79. | М-42 | 3.2 | 2000 | комплект | 30,14 | 3 616,80 |
| 80. | М-42 | 3.2 | 2120 | комплект | 31,44 | 3 772,80 |
| 81. | М-42 | 3.2 | 2240 | комплект | 32,75 | 3 930,00 |
| 82. | М-42 | 3.2 | 2500 | комплект | 35,57 | 4 268,40 |
| 83. | М-48 | 3.2 | 400 | комплект | 17,56 | 2 107,20 |
| 84. | М-48 | 3.2 | 450 | комплект | 18,27 | 2 192,40 |
| 85. | М-48 | 3.2 | 500 | комплект | 18,98 | 2 277,60 |
| 86. | М-48 | 3.2 | 600 | комплект | 20,39 | 2 446,80 |
| 87. | М-48 | 3.2 | 710 | комплект | 21,95 | 2 634,00 |
| 88. | М-48 | 3.2 | 800 | комплект | 23,23 | 2 787,60 |
| 89. | М-48 | 3.2 | 900 | комплект | 24,66 | 2 959,20 |
| 90. | М-48 | 3.2 | 1000 | комплект | 26,07 | 3 128,40 |
| 91 | М-48 | 3.2 | 1120 | комплект | 27,79 | 3 334,80 |
| 92. | М-48 | 3.2 | 1250 | комплект | 29,63 | 3 555,60 |
| 93. | М-48 | 3.2 | 1320 | комплект | 30,63 | 3 675,60 |
| 94. | М-48 | 3.2 | 1400 | комплект | 31,75 | 3 810,00 |
| 95. | М-48 | 3.2 | 1500 | комплект | 33,17 | 3 980,40 |
| 96. | М-48 | 3.2 | 1600 | комплект | 34,59 | 4 150,80 |
| 97. | М-48 | 3.2 | 1700 | комплект | 36,17 | 4 340,40 |
| 98. | М-48 | 3.2 | 1800 | комплект | 37,42 | 4 490,40 |
| 99. | М-48 | 3.2 | 1900 | комплект | 38,84 | 4 660,80 |
| 100. | М-48 | 3.2 | 2000 | комплект | 40,26 | 4 831,20 |
| 101. | М-48 | 3.2 | 2120 | комплект | 41,98 | 5 037,60 |
| 102. | М-48 | 3.2 | 2240 | комплект | 43,68 | 5 241,60 |
| 103. | М-48 | 3.2 | 2500 | комплект | 47,37 | 5 684,40 |
| 104. | М-48 | 3.2 | 2800 | комплект | 51,63 | 6 195,60 |
* - Цены указаны с учетом НДС. Цена может быть изменена в зависимости от объема заказа и сроков изготовления.
