image/svg+xml
Продукция и цены
Металлоконструкции
Анкерные системы
Закладные детали
Сальники для труб
Технологические металлоконструкции
Металлоконструкции для энергетики
Нестандартные металлоконструкции
Детали трубопроводов
Емкостное оборудование
Компенсаторы и клапаны
Металлообработка
Монтаж металлоконструкций
Главная
О компании
Противодействие коррупции
Представительства
СМИ о нас
Блог
Партнеры
Карьера
Производственные мощности
Сертификаты и лицензии
География поставок
Социальная ответственность
Охрана окружающей среды
Доставка
Габариты и размеры паллетов
Габариты и размеры контейнеров
Габариты машин
Габариты вагонов РЖД
Калькулятор доставки грузов
Наши проекты
Видео
Фото
Референс-лист
Техотдел
Образцы чертежей
Калькуляторы
Паспорта на станки
Документы по сварке
Технологические карты
Книги по металлообработке
Журналы по охране труда
Документы
Контакты
8 800 201 62 06
8 800 201 62 06
+7 (812) 715-78-77
+7 (812) 715-38-88
Заказать звонок
Задать вопрос
Войти
  • Корзина0
  • Отложенные0
Ваш город
Санкт-Петербург
Архангельск
Астрахань
Владивосток
Волгоград
Екатеринбург
Иркутск
Калининград
Красноярск
Махачкала
Москва
Мурманск
Новороссийск
Ростов-на-Дону
Санкт-Петербург
sale@zavodsz.ru
Ленинградская область, Тосненский район, поселок Федоровское, улица Малая д.15
  • Вконтакте
  • YouTube
  • Яндекс.Дзен
image/svg+xml
Ваш город
Санкт-Петербург
Архангельск
Астрахань
Владивосток
Волгоград
Екатеринбург
Иркутск
Калининград
Красноярск
Махачкала
Москва
Мурманск
Новороссийск
Ростов-на-Дону
Санкт-Петербург
Войти
8 800 201 62 06
8 800 201 62 06
+7 (812) 715-78-77
+7 (812) 715-38-88
Отложенные 0
Корзина 0
Главная
  • О компании
  • Противодействие коррупции
  • Представительства
  • СМИ о нас
  • Блог
  • Партнеры
  • Карьера
  • Производственные мощности
  • Сертификаты и лицензии
  • География поставок
  • Социальная ответственность
  • Охрана окружающей среды
Продукция и цены
  • Металлоконструкции
    • Строительные металлоконструкции
    • Мачты осветительные
    • Быстровозводимые здания
    • Прожекторные мачты и молниеотводы
    • Мачты сотовой связи
    • Дымовые трубы
    • Металлические фермы
    • Металлические арки
    • Металлические рамы для дорожного строительства
    • Опоры дорожных знаков
    • Эстакады для трубопроводов и кабелей
    • Фундаменты
    • Изделия из нержавейки любой сложности
    • Лестницы и площадки
    • Металлические ограждения и заборы
    • Трубошпунт
    • Подкрановые балки
    • Мостовые конструкции
    • Геодезические знаки
    • Забивные стальные сваи
    • Противопожарные двери
    • Ковши для элеваторов
    • Швартовые тумбы
    • Металлоконструкции для РЖД
    • Швартовно-причальное оборудование для портов
    • Судовое оборудование
    • Металлические понтоны
    • Цепи конвейерные
    • Металлоконструкции кранов
    • Навигационные знаки
    • Дорожные металлоконструкции
    • Изготовление металлических каркасов
    • Металлические дорожные ограждения
    • Металлические прогоны
    • Животноводческие комплексы
    • Винтовые сваи
    • Стропильные фермы
    • Модульные здания
    • Строительство коровников на основе металлоконструкций
    • Изготовление металлоконструкций по чертежам заказчика
    • Вышки пожарные лафетные
    • Вышки тура строительные
    • Лотки кабельные
    • Уголки стальные равнополочные
    • Уголок гнутый
    • Швеллер стальной
    • Металлические трубы ВГП
    • Трубы электросварные
    • Труба профильная стальная
    • Звездочки конвейерные
    • Траверсы грузоподъемные
  • Анкерные системы
    • Фундаментные болты
    • Анкерные блоки
    • Анкера грунтовые
    • Анкерные тяги
    • Т-болты
    • Нестандартные анкера
    • ГОСТ 5151-79 барабан втулки шпилька
    • Гайки больших размеров
    • Анкерные тяги по ТУ
    • Футеровочный болт (бронеболт)
    • Болт фундаментный DIN
    • Анкерные болты АБ для скального грунта серия 3.407-123 вып.3
    • Анкерные плиты
    • Болты анкерные с кольцом
    • Крепеж железнодорожный
    • Шпильки для железобетонной тюбинговой обделки
  • Закладные детали
    • Фундаментные блоки опор освещения
    • Рымы
    • Сваи по серии 3.407.9-158
    • Стакан под крышный вентилятор
    • Комплектующие для деревянных барабанов ГОСТ 5151-79
    • Закладные детали по серии 1.400.2-25-93
    • Закладные детали по серии 3.505.1-15
    • Закладные детали по серии 3.504-14
    • Закладные детали по чертежам
    • Закладные детали по серии 1.400.15
    • Закладные детали по серии 1.400-6/76
    • Закладные детали по серии 3.400-6/76
    • Изделия из арматуры
    • Зажимы для натяжения арматуры
    • Ванночки для сварки
    • Зажимы для арматуры Гост 23117-91
    • Арматурные сварные сетки и каркасы
    • Анкера под георешетку
    • Отбойные устройства причальных сооружений
    • Крановый крепеж
    • Крепёж путей перекатки трансформаторов
    • Термостыки
    • Тупиковые упоры
    • Пучинные карточки
    • Патрубки ребристые
    • Закладные под вент фасад
    • Монтажные комплекты
    • Герметизирующие устройства и компенсация вводов
    • Деформационные швы
    • Закладные детали для ЖБИ
    • Стальные вставки Серия 3.901-1.85 выпуск 1
    • Стальные вставки для соединения ж/б труб
    • Закладные для скального грунта серия 3.407-123
    • Блок фундаментных болтов серия 1.411.1-6
    • Несъемная опалубка
    • Закладные плиты под оборудование
    • Плиты закладные
    • Закладные детали для фундамента
    • Закладные детали по серии ЗД
  • Сальники для труб
    • Сальники набивные по серии 5.900-2
    • Сальники набивные серии 3.901-5
    • Сальники нажимные по серии 5.900.3
    • Сальники набивные СН
    • Сальники Серия 5.905-26.08
    • Сальники серия 5.905-26-04
    • Сальники Серия 3.903 КЛ-13
    • Сальники ГОСТ 4860.2-83
    • Сальники Типовой проект ВС-02-10
    • Сальники для прохода трубопроводов
    • Сальники нажимные по серии 03.005-5
  • Технологические металлоконструкции
    • Газоходы
    • Циклоны ЦН-15
    • Циклоны
    • Пылеуловители (циклоны)
    • Конвейерные ролики, роликоопоры
    • Градирни
    • Дымоходы из нержавеющей стали
    • Трубы дымохода печи
    • Дымоходы стальные
    • Валы
  • Металлоконструкции для энергетики
    • Металлические опоры ВЛ и ЛЭП
    • Порталы ОРУ
    • Мет конструкции для ЛЭП и ВЛ
    • Металлические стойки опор контактной сети
    • Ригели жестких поперечин
    • Опоры освещения трубчатые
    • Стальные опоры из гнутого профиля
    • Траверсы для ЛЭП
    • Унифицированные конструкции свайных фундаментов для стальных опор ВЛ. Серия 3.407.9-146
    • Опоры освещения
    • Кронштейны опор освещения
    • Заземлители
    • Гасители вибрации ГВН и ГПГ
    • А-образная монтажная падающая стрела
    • Шарниры для установки стальных опор ВЛ
    • Элементы наружного освещения ТПР 320-062 альбом 1
    • Ростверк металлический
    • Кронштейн контактной сети
    • Установка конструкций для прокладки кабелей Серия 5.407-88
  • Нестандартные металлоконструкции
    • Металлоконструкции из профильной трубы
    • Металлоконструкции и металлоизделия из нержавеющей стали
    • Светопрозрачные металлоконструкции
    • Рекламные металлоконструкции
    • Приспособление для испытания лестниц
    • Технологические тележки
    • Формы для ЖБИ
    • Металлоконструкции шахт лифта
    • Кнехты сварные
    • Аэродромные плиты металлические PSP
    • К-1Д. Сборное покрытие для ВПП аэродромов
    • Строительная тара
    • Изделия из нержавейки
    • Радиационно-защитное оборудование
    • Стальные люки приборов КИП
    • Ставни стальные герметические
    • Радиационно-защитные двери
    • Контейнеры
    • Поковки
    • Бункеры челюстные
    • Металлические поддоны, паллеты
    • Пандус для коляски
    • Пожарные ящики для песка
    • Стальные и железобетонные контрольные груза для кранов
    • Контрольные груза для вышек и подъемников
    • Тарельчатые пружины
    • Металлические кронштейны
  • Детали трубопроводов
    • Заглушки трубопроводов
    • Заглушки поворотные
    • Нестандартные фланцы
    • Фланцы нержавеющие
    • Подвески трубопроводов
    • Блоки пружинные
    • Реперы
    • Ковера газовые
    • Отводы сварные секторные
    • Точеные детали
    • Опоры трубопроводов
    • Колонка управления задвижкой
    • Кожух защитный
    • Компенсаторы сальниковые
    • Штуцеры
    • Щитовые затворы
    • Фильтры СДЖ
    • Металлические уплотнения
    • Грязевики
    • Переходы
    • Тройники сварные
    • Проставки монтажные
    • Гидроэлеватор серии ГЭ
    • Оголовки скважин Серия 7.901-7 выпуск 1
    • Конструкции ввода коммуникаций в убежищах ГО Серия 03.005-5
    • ОСТ 34 10.747-97 Переходы стальные листовые
    • Указатель температурных перемещений паропроводов
    • Переходник-адаптер ОСТ-26-07-763-73
    • Оголовки скважин Серия 7.901-7 выпуск 0
  • Емкостное оборудование
    • Резервуары вертикальные стальные
    • Резервуары горизонтальные
    • Емкости по Гостам
    • Аварийные емкости
    • Силосы
    • Силосы для цемента
    • Подземные дренажные емкости
    • Резервуары металлические для воды
    • Аппараты с перемешивающими устройствами
    • Пожарные резервуары
    • Люки
    • Емкости для хранения пенообразователя
    • Бак аккумуляторный (накопительный)
    • Емкости для канализации
    • Металлические кессоны
    • Емкости из нержавеющей стали
    • Жидкостные сетчатые фильтры
    • Резервуары для хранения нефти и нефтепродуктов
    • Бадьи для бетона
    • Обечайки
    • Емкости для воды
    • Емкости с мешалкой
    • Лестницы для резервуаров
  • Компенсаторы и клапаны
  • Металлообработка
    • Токарные работы по металлу
    • Токарные работы на ЧПУ
    • Фрезерные работы
    • Токарно-карусельные работы
    • Токарно-фрезерные работы
    • Строгальные работы
    • Резка металла на ленточнопильном станке
    • Расточные работы
    • Рубка на гильотине
    • Газовая резка металла
    • Гибка металла
    • Вальцовка металла
    • Гибка арматуры
    • Шлифовка
    • Полировка
    • Горячее цинкование
    • Резка металла по размерам заказчика
    • Гибка алюминиевого листа
    • Нарезка резьбы
    • Сварка металла
    • Сверление по металлу
    • Термообработка
    • Электроэрозия
  • Монтаж металлоконструкций
Доставка
  • Габариты и размеры паллетов
  • Габариты и размеры контейнеров
  • Габариты машин
  • Габариты вагонов РЖД
  • Калькулятор доставки грузов
Наши проекты
  • Видео
  • Фото
  • Референс-лист
Техотдел
  • Образцы чертежей
  • Калькуляторы
  • Паспорта на станки
  • Документы по сварке
  • Технологические карты
  • Книги по металлообработке
  • Журналы по охране труда
  • Документы
Контакты
+  ЕЩЕ
    image/svg+xml
    Отложенные 0 Корзина 0
    Телефоны
    8 800 201 62 06
    +7 (812) 715-78-77
    +7 (812) 715-38-88
    • Главная
      • Назад
      • Главная
      • О компании
      • Противодействие коррупции
      • Представительства
      • СМИ о нас
      • Блог
      • Партнеры
      • Карьера
      • Производственные мощности
      • Сертификаты и лицензии
      • География поставок
      • Социальная ответственность
      • Охрана окружающей среды
    • Продукция и цены
      • Назад
      • Продукция и цены
      • Металлоконструкции
      • Анкерные системы
      • Закладные детали
      • Сальники для труб
      • Технологические металлоконструкции
      • Металлоконструкции для энергетики
      • Нестандартные металлоконструкции
      • Детали трубопроводов
      • Емкостное оборудование
      • Компенсаторы и клапаны
      • Металлообработка
      • Монтаж металлоконструкций
    • Доставка
      • Назад
      • Доставка
      • Габариты и размеры паллетов
      • Габариты и размеры контейнеров
      • Габариты машин
      • Габариты вагонов РЖД
      • Калькулятор доставки грузов
    • Наши проекты
      • Назад
      • Наши проекты
      • Видео
      • Фото
      • Референс-лист
    • Техотдел
      • Назад
      • Техотдел
      • Образцы чертежей
      • Калькуляторы
      • Паспорта на станки
      • Документы по сварке
      • Технологические карты
      • Книги по металлообработке
      • Журналы по охране труда
      • Документы
    • Контакты
    • Санкт-Петербург
      • Назад
      • Города
      • Архангельск
      • Астрахань
      • Владивосток
      • Волгоград
      • Екатеринбург
      • Иркутск
      • Калининград
      • Красноярск
      • Махачкала
      • Москва
      • Мурманск
      • Новороссийск
      • Ростов-на-Дону
      • Санкт-Петербург
    • Личный кабинет
    • Корзина0
    • Отложенные0
    • 8 800 201 62 06
      • Назад
      • Телефоны
      • 8 800 201 62 06
      • +7 (812) 715-78-77
      • +7 (812) 715-38-88
    Контактная информация
    Ленинградская область, Тосненский район, поселок Федоровское, улица Малая д.15
    sale@zavodsz.ru
    • Вконтакте
    • YouTube
    • Яндекс.Дзен
    Главная
    —
    Каталог
    —
    Анкерные системы
    МеталлоконструкцииЗакладные деталиСальники для трубТехнологические металлоконструкцииМеталлоконструкции для энергетикиНестандартные металлоконструкцииДетали трубопроводовЕмкостное оборудованиеКомпенсаторы и клапанаМеталлообработкаМонтаж металлоконструкций
    —
    ГОСТ 5151-79 барабан втулки шпилька
    Фундаментные болтыАнкерные блокиАнкера грунтовыеАнкерные тягиТ-болтыНестандартные анкераГайки больших размеровАнкерные тяги по ТУФутеровочный болт (бронеболт)Болт фундаментный DINАнкерные болты АБ для скального грунта серия 3.407-123 вып.3Анкерные плитыБолты анкерные с кольцомКрепеж железнодорожныйШпильки для железобетонной тюбинговой обделки
    —Барабан

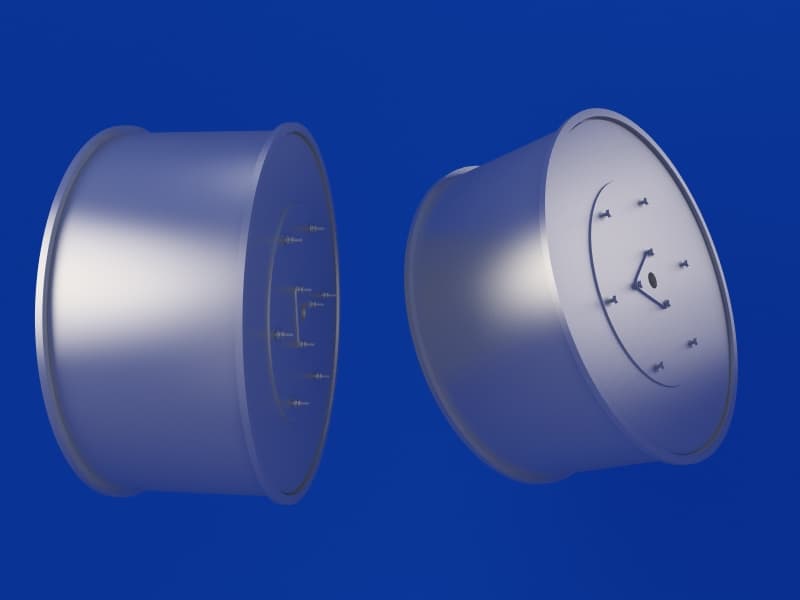

    Барабан

    Барабан
    Цена по запросу
    Заказать
    Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
    • Описание
    • Доставка

    Чертеж барабана

    Чертеж барабана

    Барабаны деревянные для электрических кабелей по ГОСТ 5151-79 предназначены для транспортирования, хранения и прокладки электрических кабелей напряжением до 10 кВ.

    На одной из щек барабанов должно быть опальное отверстие высотой от 30 до 130 мм в зависимости от номера барабана. Выведенный из отверстия кабель должен плотно прилегать к щеке и зашит металлическим листом толщиной не менее 0,5 мм и шириной от 20 до 50 мм в зависимости от марки кабеля.

    Конструкция барабанов должна соответствовать указанной на чертеже.

    Размеры барабанов и размеры деталей, входящих в комплект барабана в разобранном виде, должны соответствовать указанным в табл. 1.

    Таблица 1 — Размеры, мм

    № барабана Диаметр Диаметр шеечного круга Длина шейкиΔ Толщина Диаметр отверстия Расстояние от оси барабана до оси поводкового отверстияA Длина обшивки
    щеки D шейки D1 (справочный) щеки S круга шейки S1 шейки S2 осевого d поводкового d1
    5 500 200 168 230 38 25 16 35 35 60 306
    6 600 200 162 250 38 25 19 35 35 60 326
    8 800 450 412 230 38 25 19 50 50 150 306
    8а 800 450 412 400 38 25 19 50 50 150 476
    8б 800 450 412 500 38 25 19 50 50 150 576
    10 1000 545 501 500 50 25 22 50 50 150 600
    10а 1000 500 456 710 50 25 22 50 50 150 810
    12 1220 650 606 500 50 25 22 70 50 250 600
    12а 1220 650 606 710 50 25 22 70 50 250 810
    12б 1220 600 556 600 50 25 22 70 50 250 700
    14 1400 750 694 710 58 25 28 70 50 250 826
    14а 1400 900 856 500 58 25 22 70 50 250 616
    14б 1400 1000 944 600 58 25 28 70 50 250 716
    14в 1400 750 694 710 70 25 28 70 50 250 850
    14г 1400 750 694 900 58 25 28 70 50 250 1016
    16 1600 1200 1140 600 58 32 30 70 50 300 716
    16а 1600 800 740 800 58 32 30 80 50 300 916
    17 1700 900 844 750 70 32 28 80 50 300 890
    17а 1700 90 844 900 70 32 28 80 50 300 1040
    18 1800 1120 1048 900 80 40 36 80 50 300 1060
    18а 1800 900 828 1100 80 40 36 80 50 300 1260
    18а 1800 900 828 900 80 40 36 80 50 300 1060
    18б 1800 1120 1048 1100 80 40 36 80 50 300 1260
    18в 1800 1120 1048 1150 70 40 36 80 50 300 1290
    20 2000 1220 1148 1000 90 50 36 80 50 300 1180
    20а 2000 1000 928 1060 90 50 36 80 50 300 1240
    20б 2000 1500 1428 1000 90 50 36 80 50 400 1180
    22 2200 1320 1228 1000 118 50 46 100 50 400 1236
    22а 2200 1480 1388 1050 118 50 46 100 50 400 1286
    22б 2200 1680 1588 1100 118 50 46 100 50 400 1336
    22в 2200 1320 1228 1150 118 50 46 100 50 400 1386
    25 2500 1500 1388 1300 130 60 56 120 50 400 1560
    26 2650 1500 1388 1500 140 60 56 120 50 400 1780
    30 3000 1800 1688 1800 180 60 56 150 50 400 2160
    30а 3000 2500 2408 1700 96 50 46 150 50 400 1892

    Примечания:

    1. Номер барабана обозначает диаметр щеки в дециметрах.
    2. По согласованию с потребителем допускается изготовление барабанов № 5. 6 без поводковых отверстий.
    3. Допускается изготовлять барабан № 22в с длиной шейки 1100 мм.
    4. Допускается изготовлять барабан № 18 с толщиной щеки 70 мм.

    Ширина применяемых досок в зависимости от диаметра щеки барабана должна соответствовать указанной в табл. 2.

    Таблица 2 — Ширина досок, размеры в мм

    Диаметр щеки барабана Ширина досок
    щеки, не менее шейки
    500-600 80 60-80
    800-1200 90 60-80
    1400-1700 100 80-100
    1800-2200 100 100-150
    2500-3000 100 100-175

    Таблица 3 — Количество концентрических рядов

    Номер барабана Количество концентрических рядов
    5-8б 2
    10-16а 3
    17-25 4
    26-30а 5

    Размеры досок обшивки должны соответствовать указанным в табл. 4.

    Таблица 4 — Размеры досок

    Номер барабана Доска обшивки, мм Толщина и ширина стальной ленты, мм
    Толщина доски S3 Ширина, не более
    5-8б 16 150 0,3-0,5х20-35
    10-14г 19 200 0,3-0,5х20-35
    16-18в 25 250 0,3-0,5х25-35
    20-22в 32 250 0,3-0,5х35-45
    25-30а 40 250 0,3-0,5х45-55

    Таблица 5 — Размеры матов

    Номер мата Толщина досок, мм, не менее Ширина досок, мм, не более Диаметр проволоки, не менее Толщина и ширина стальной ленты, мм Номер барабана
    М-200 16 100 1 0,3-0,5х25-35 5, 6, 8
    М-350 16 100 1 0,3-0,5х25-35 8а
    М-450 19 100 1 0,3-0,5х25-35 8б, 10, 12, 14а
    М-550 19 150 1 0,3-0,5х25-35 12б, 14б, 16
    М-650 19 150 1 0,3-0,5х25-35 10а, 12а, 14, 14в
    М-700 19 200 1 0,3-0,5х25-35 17
    М-750 19 200 1 0,3-0,5х25-35 14г, 16а
    М-800 22 200 2 0,3-0,5х25-35 17а, 18, 18а
    М-900 22 200 2 0,3-0,5х5-45 20, 20б, 22
    М-1000 22 200 2 0,3-0,5х5-45 18а, 18б, 18в, 20а, 22а, 22б, 22в
    М-1200 22 250 2 0,3-0,5х5-45 25
    М-1400 22 250 2 0,3-0,5х5-45 26
    М-1700 22 250 2 0,3-0,5х5-45 30

    Примечание: В условное обозначение мата входит его ширина B в мм.

    Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:

    • Широкий ассортимент продукции;
    • Производство только из сырья высокого качества;
    • Доставка в заранее установленные сроки;
    • Сохранность целостности изделий при перевозке;
    • Профессионально налаженная логистика;
    • Доставка как на склад, так и на объект покупателя;
    • Доставляем изделия любых габаритов и формы.

    Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.
