Чертеж блока каткового

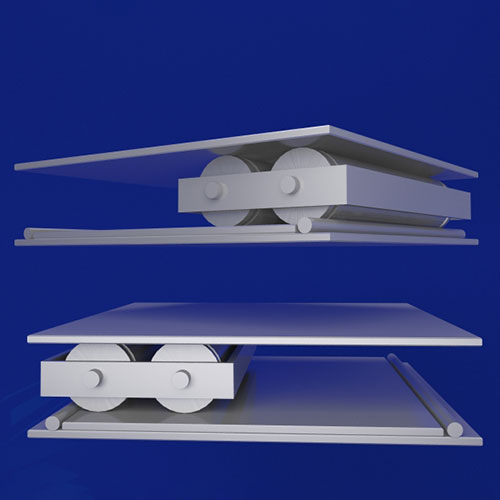

Блоки катковые направляющие используются при изготовлении катковых опор ОСТ 24.125.159-01 и катковых пружинных опор по ОСТ 24.125.166-01. Применяются при прокладке трубопроводов наружным диаметром от 194 мм до 820 мм.
Блоки катковые направляющие изготавливаются из марок стали Ст3; 20; 45. Покрытие – транспортировочный грунт ГФ-021.
Блоки катковые направляющие изготавливаются в соответствии с чертежами ОСТ 24.125.160-01 по техническим требованиям ОСТ 24.125.170-01.
Таблица 1
| Испол. | Наружный диаметр трубопровода Дн | Теоретическая масса, кг | Высота блока каткового, мм | Ширина блока каткового В, мм | Длина блока каткового, мм |
| 01 | 194-377 | 27,30 | 70 | 320 | 320 |
| 02 | 426-630 | 40,90 | 70 | 320 | 470 |
| 03 | 820 | 67,80 | 70 | 320 | 790 |
Цены на блок катковый направляющий для опор трубопроводов ТЭС и АЭС ОСТ 24.125.160-01
| № | Наименование | Наружный диаметр трубопровода Da | B | Масса, кг | Стоимость за ед., руб.* |
| 1 | 01 ОСТ 24.125.160-01 | 194-377 | 320 | 27,3 | договорная |
| 2 | 02 ОСТ 24.125.160-01 | 426-630 | 470 | 40,9 | договорная |
| 3 | 03 ОСТ 24.125.160-01 | 820 | 790 | 67,8 | договорная |
